Термопреобразователи с унифицированным выходным сигналом SEM206TC, 57139-14

Назначение

Термопреобразователи с унифицированным выходным сигналом модели SEM206TC (далее по тексту - термопреобразователи) предназначены для измерений температуры жидких и газообразных сред и преобразования сигнала, поступающего с первичного преобразователя температуры (далее - сенсора) на измерительный преобразователь (далее - ИП), в унифицированный аналоговый сигнал постоянного тока (4-20 мА).

Описание

Принцип действия термопреобразователей основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА. Термопреобразователи состоят из сменной измерительной вставки, соединенной с ИП. Измерительная вставку состоит из одного тонкопленочного платинового чувствительного элемента сопротивления (ЧЭ), помещенного в защитную арматуру из нержавеющей стали, соединенную с клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь модели T24.10 пр-ва фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Монтаж термопреобразователей на объекте измерений осуществляется при помощи неподвижного или подвижного штуцеров, резьбового соединения или путем свободной установки в патрубке. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.

Термопреобразователи имеют исполнения, различающиеся по диапазону измеряемых температур, а также по габаритным размерам.

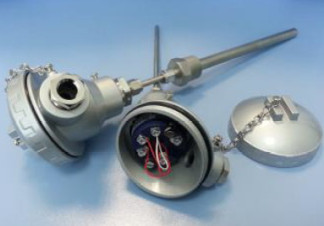

Фото общего вида термопреобразователей представлены на рис.1

Рабочий диапазон измеряемых температур, °С: ..........от 0 до плюс 150, от 0 до плюс 200

Условное обозначение номинальной статической характеристики

преобразования (НСХ) ЧЭ по ГОСТ 6651-2009/МЭК 60571: ........................................Pt100

Температурный коэффициент ЧЭ a , °С-1: .....................................................0,00385

Номинальное значение сопротивления ЧЭ при 0 °С (Ro), Ом: ................................. 100

Класс допуска ЧЭ:..........................................................................................B

Допуск ЧЭ, °С: ................................................................................±(0,3 + 0,005|ф

Схема соединения внутренних проводников термопреобразователя с ЧЭ: ..3-х проводная Пределы допускаемой основной абсолютной погрешности

термопреобразователя, °С:...........±(0,3 % (от диапазона измеряемых температур)+0,3+0,005|ф

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

температуры окружающей среды от 23±5 °С, на каждые 10 °С, %: ..................................±0,15

Напряжение питания, В: ..........................................................................от 10 до 30

Электрическое сопротивление изоляции при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, МОм, не менее....................................100

Длина монтажной части термопреобразователя, мм: ........................................ 205, 270

Диаметр монтажной части измерительной вставки, мм............................................. 6

Срок службы, лет, не менее:.............................................................................10

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С: ........................от минус 40 до плюс 85

-    относительная влажность, %: ....................................................................до 95.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус термопреобразователя.

Комплектность

В комплект поставки входят:

-    термопреобразователь (исполнение по заказу) - 1 шт.;

-    паспорт (на русском языке) - 1 экз. (на партию, при поставке в один адрес);

-    методика поверки - 1 экз.

По дополнительному заказу поставляются: защитные гильзы.

Поверка

производится в соответствии с документом МП 57139-14 «Термопреобразователи с унифицированным выходным сигналом модели SEM206TC. Методика поверки», утвержденным ФГУП «ВНИИМС», 05.02.2014 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    калибратор-измеритель унифицированных сигналов эталонных ИКСУ-260 (Госреестр № 35062-07).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом SEM206TC

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
