| Номер в госреестре | 57140-14 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | P2LPC |
| Изготовитель | "ISKRAEMECO" (Iskraemeco d.d.), Словения |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Устройства сбора и передачи данных P2LPC (далее УСПД) предназначены для измерения времени, передачи шкалы времени часам счетчиков электрической энергии, сбора результатов измерений электрической энергии и других физических величин со счетчиков электрической энергии, хранения результатов измерений и предоставления доступа к ним со стороны внешних устройств по интерфейсам связи.
УСПД представляет собой микропроцессорное устройство с постоянной внешней памятью (Flash-карта формата Secure Digital), сетевой картой Ethernet, модемом PLC, модемом GSM/GPRS, контроллером последовательной шины RS-485, объединенных на системной плате и собранных в одном корпусе.
Принцип действия УСПД при измерении времени заключается в хранении шкалы времени с помощью программных часов операционной системы и их периодической синхронизации с тайм-серверами, передающими эталонные сигналы времени по протоколу NTP. Адреса тайм-серверов в сети Интернет и расписание синхронизации задается при конфигурировании УСПД. Принцип действия УСПД при передаче шкалы времени заключается в безусловной синхронизации часов счетчика во время сеанса связи со счетчиком по электрической сети PLC и по шине RS-485.
УСПД осуществляет сбор данных со счетчиков по интерфейсам:
- RS-485;
- PLC (IEC 61334-5-1, EN50065-1).
УСПД хранит результаты измерений электрической энергии и журналы событий, считанные со счетчиков, в базе данных.
УСПД обеспечивает доступ к хранящимся в памяти УСПД данным со стороны внешних устройств по интерфейсам:
- Ethernet 10BASE-T;
- GSM Dual Band 900/1800 MHz (GPRS, 3G).
Для считывания данных и конфигурирования УСПД из системы верхнего уровня используются протоколы: TCP/IP, PPP, Telnet, FTP, NTP, SNMP, HTML/XML/Web services.
УСПД имеет несколько исполнений, отличающихся коммуникационными интерфейсами и напряжением питания. Обозначение исполнений УСПД приведено в таблице 1. Таблица 1
| P2LPC- K5 8 6 - 0 1 - V1.00 | |||||||
| P2LPC | Устройство сбора и передачи данных P2LPC | ||||||
| K5 | Коммуникационные интерфейсы | ||||||
| 8 | RS-485, Ethernet, PLC-модем, GSM/GPRS-модем | ||||||
| 6 | PLC-модем для опроса счетчиков МТ/МЕ371 (максимальная скорость 1200 бит/сек) | ||||||
| 7 | PLC-модем для опроса счетчиков МТ/МЕ381 и счетчиков с поддержкой спецификации IDIS (максимальная скорость 2400 бит/сек) | ||||||
| 0 | Электропитание | ||||||
| 0 | 3х230/400 В | ||||||
| 1 | 3х58/100 В | ||||||
| V1.00 | Версия прошивки микропроцессорного устройства | ||||||
| Пример обозначения: P2LPC-K586-00-V1.00 | |||||||

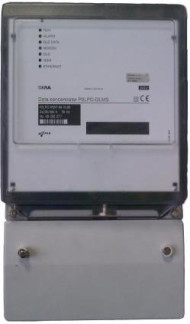

Рисунок 1
УСПД работает под управлением операционной системы Windows CE Pro 5.0. Системным программным обеспечением УСПД выполняется ведение шкалы времени, синхронизация шкалы времени с серверами точного времени, защита паролем для обеспечения санкционированного доступа к хранимой информации (настройки УСПД, база данных с результатами измерений и журналами событий, считанных со счетчиков электрической энергии).
Встроенное прикладное программное обеспечение хранится во внутренней памяти УСПД и выполняет функции управления обмена данными по защищённым интерфейсам связи, хранения данных в базе данных, автоматический контроль работы и ведение журнала событий УСПД, передачи шкалы времени счетчикам электрической энергии.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| P2LPC_WINCE.exe | 1.0.0.1 | b1b43de3b1b92a3297 d9292b471ba606 | MD5 |
Уровень защиты метрологически значимой части программного соответствует уров-
ню «С» по МИ 3286-2010.
Составляющая погрешности из-за влияния программного обеспечения отсутствует.
Таблица 3
| Характеристика | Значение |
| Встроенные часы реального времени | Программные часы, автоматически синхронизируемые по протоколу NTP |
| Ход часов реального времени | Не более ±5 с/сутки |
| Предельное значение поправки встроенных часов реального времени после синхронизации | ±1 с |
| Количество коммуникационных интерфейсов | Для связи со счётчиками электроэнергии: RS-485 - 1 шт.; PLC (IEC 61334-5-1-2001, EN50065-1) - 1 шт. Для связи с внешними устройствами считывания данных и конфигурирования УСПД: Ethernet 10BASE-T (ISO/IEC 8802-3) - 1 шт.; GSM Dual Band 900/1800 MHz (GPRS, 3G) -1 шт. |
| Поддерживаемые протоколы для связи со счетчиками | DLMS/COSEM, IEC 61334-4-511, IEC 62056-46 |
| Поддерживаемые протоколы для связи с внешними устройствами считывания данных и конфигурирования УСПД | TCP/IP, PPP, Telnet, FTP, NTP, SNMP, HTML/XML/Web services |
| Регламент обмена данными | Периодически по заданному расписанию и по запросу |
| Глубина хранения архива с результатами измерений и журналами событий счетчиков | Хранение в базе данных не менее 60 суток |
| Ведение журнала событий УСПД | Файлы в формате файловой системы ОС Microsoft Windows CE |
| Электрическое питание (параметры) | От сети переменного тока 3 х 230/400 В или 3х58/100 В номинальной частотой 50 или 60 Гц (допускаемые отклонения напряжения питания (минус 20 - плюс 15) %, потребляемая мощность не более 25 Вт) |
| Рабочий диапазон температуры | От минус 20 до 60 °С |
| Относительная влажность окружающего воздуха при эксплуатации | Не более 75 % |
| Температура хранения и транспортирования | От минус 40 до 80 °С |
| Максимальное значение относительной влажности воздуха при хранении и транспортировании | 98 % (при 35 °С) |
| Степень защиты от внешних воздействий | IP50 по ГОСТ 14254-96 |
| Габаритные размеры (ширина х высота х толщина) | Не более 327 х 178 х 76 мм |
| Масса | Не более 1,2 кг |
Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на лицевую панель корпуса УСПД.
Комплектность комплекса приведена в таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных | P2LPC | 1 шт. |
| Устройства сбора и передачи данных P2LPC. Методика поверки | 016-30009-2013 | 1 экз. на партию |
| Устройство сбора и передачи данных P2LPC. Руководство по эксплуатации | СЦЭ.411152.042.РЭ | 1 шт. |
| Устройство сбора и передачи данных P2LPC. Паспорт | СЦЭ.411152.042.ПС | 1 шт. |
осуществляется по методике поверки 016-30009-2013 «Устройство сбора и передачи данных P2LPC. Методика поверки», утвержденной ФГУП «СНИИМ» в ноябре 2013 г.
Основное поверочное оборудование: тайм-сервер ФГУП «ВНИИФТРИ» из состава средств передачи эталонных сигналов времени и частоты ГСВЧ (поправка системных часов не более ± 10 мкс).
Методика измерений изложена в документе СЦЭ.411152.042.РЭ Устройство сбора и передачи данных P2LPC. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к устройствам сбора и передачи данных P2LPC:
ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
- при осуществлении торговли и товарообменных операций.
