| Номер в госреестре | 57144-14 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica iCG81, Leica iCG82 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая Leica iCG81, Leica iCG82 предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая Leica iCG81, Leica iCG82 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

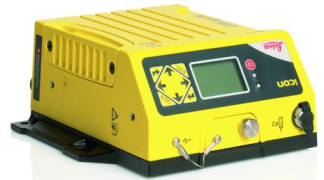

Конструктивно, аппаратура геодезическая спутниковая Leica iCG81, Leica iCG82 представляет собой металлический прорезиненный корпус, который связывается с внешним средством управления - контроллером или портативным персональным компьютером. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры объемом 466 Мбайт или на запоминающее устройство контроллера объемом до 8 Гбайт.
На передней панели аппаратуры геодезической спутниковой Leica iCG81, Leica iCG82 расположены кнопка питания, серийный порт типа RS232 для подключения внешних устройств, защищенный отсек с USB-портом, восемь функциональных кнопок для навигации по основному меню, светодиодные индикаторы состояния работы приемника, а также монохромный жидкокристаллический дисплей для отображения текущей съемочной информации.
Отсек для установки коммуникационной sim-карты и внутреннего УКВ-радиомодема находится на левой панели. На правой панели расположена посадочная площадка для подключения внешнего УКВ/GSM-модема.
На задней панели расположены: коммуникационные разъемы TNC для подключения внешних радиоантенны, GSM-антенны и спутниковой антенны (для модификации Leica iCG82 на задней панели расположен дополнительный разъем для подключения второй спутниковой антенны), два коммуникационных разъема типа CAN, порт типа Ethernet, коммуникационный порт типа LEMO, а также порт для заземления.
Аппаратура геодезическая спутниковая Leica iCG81, Leica iCG82 поддерживает стандартные режимы наблюдений: «Статика», «Быстрая Статика», «Кинематика», «Кинематика в реальном времени». Кроме того аппаратура может функционировать в режиме «Статика. Длительные сеансы». Заявленная точность при этом достигается за счет проведения длительных сеансов измерений на базисных пунктах и обработки полученных данных по специализированным алгоритмам программного обеспечения.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica iCG81, Leica iCG82 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура Leica iCG81, Leica iCG82 работает со встроенным программным обеспечением Leica iCON_fw, а так же с Leica iCON Site, установленным в контроллере, и офисным программным обеспечением Leica iCON Office или Leica Geo Office, с помощью которых производится настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений. Данные типы программного обеспечения позволяет автоматизировать полевые работы и решать широкий спектр геодезических задач.
Аппаратная и программная части, работая совместно, обеспечивают заявленную точность конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| iCON fw | iCG80 1.7.1.fw | 1.7.1 | 6СВ22FA1 | CRC32 |
| Leica iCON Site | iSite-1.7.2.exe | 1.7.2 | 22C6DD34 | CRC32 |
| Leica iCON Office | ICONoffice.exe | 2012.808 | A4D185D | CRC32 |
| Leica Geo Office | LGO.exe | 8.3 | D10A6E3 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 120 |
| Принимаемые сигналы: | GPS: L1/L2/L2C/L5. ГЛОНАСС: L1/L2. Galileo: L1, E5a, E5b, Alt-BOC Compass: BeiDou B1, BeiDou B2, BeiDou B3 SBAS: WAAS, EGNOS, GAGAN, MSAS |
| Режимы измерений: | «Статика», «Статика. Длительные наблюдения», «Кинематика», «Кинематика в реальном времени» |
| Тип антенны: | Внешняя, модели: CGA60, AR10, MNA1201 |
| Допускаемая средняя квадратическая погрешность измерений в режиме «Статика», мм, не более: - в плане - по высоте | 5 + 0,5 • 10-6 • D 10 + 0,5 • 10-6 • D где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений в режиме «Статика. Длительные наблюдения»*, мм: - в плане - по высоте | 3 + 0,5 • 10-6 • D 6 + 0,5 • 10-6 • D где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений в режиме «Кинематика», мм: - в плане - по высоте | 10 + 1 • 10-6 • D 20 + 1 • 10-6 • D где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений в режиме «Кинематика в реальном времени», мм: - в плане - по высоте | 10 + 1 • 10-6 • D 20 + 1 • 10-6 • D где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В - потребляемая мощность, Вт | Внешний 9 - 36 11 |
| Диапазон рабочих температур для приемника, °С: | от минус 40 до плюс 65 |
| Габаритные размеры приемника (ДхШ*В), мм, не более: | 214,5 х 184,8 х 85,5 |
| Масса приёмника, кг, не более: | 2,25 |
* - при устойчивом закреплении аппаратуры над пунктами, открытом небосводе, отсутствии электромагнитных помех и многолучевого распространения сигналов спутников, а также хорошей конфигурации спутниковых группировок. При наблюдении базовых линий свыше 30 км необходимо использование точных эфемерид спутников, при этом время наблюдений берётся из расчёта 10 минут + 2 минуты на каждый километр базовой линии, вплоть до 24 часов.
наносится типографским способом на титульный лист руководства пользователя и наклейкой на корпус аппаратуры геодезической спутниковой Leica iCG81, Leica iCG82.
| Наименование | Количество, ед. |
| Аппаратура Leica iCG81, Leica iCG82 | 1 |
| Контроллер Leica CC60 (Leica CC61, CC50)* | 1 |
| Внешняя спутниковая антенна | |
| Внешний УКВ^МБ-модем типа GFU | 1 |
| Измеритель высоты антенны | 1 |
| Комплект интерфейсных кабелей | 1 |
| Крепление на штатив для контроллера | 1 |
| Треггер | 1 |
| Внешняя аккумуляторная батарея | 1 |
| Радиоантенны | |
| USB-накопитель | 1 |
| Адаптер питания контроллера* | 1 |
| Компакт-диск с документацией, руководство пользователя на русском языке | 1 |
* - по заказу потребителя
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Leica iCG81, Leica iCG82. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Leica iCG81, Leica iCG82
1. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м».
2. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
3. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
4. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности (Приказ Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2)).
