| Номер в госреестре | 57148-14 |
| Наименование СИ | Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков |
| Обозначение типа СИ | Унирен 3543 |
| Изготовитель | ЗАО "Юнитест-Рентген", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков «Унирен 3543» (далее по тексту - комплексы) предназначены для измерения визуальной диффузной оптической плотности и геометрических размеров включений (дефектов) на радиографических снимках объектов контроля в промышленной дефектоскопии.
Принцип работы комплексов основан на преобразовании аналогового изображения объекта контроля, полученного на радиографическом снимке методом неразрушающего контроля в соответствии с ГОСТ 7512-82, в цифровое изображение. Это преобразование осуществляется с помощью сканера, в котором изображение объекта контроля на радиографическом снимке оцифровывается и передаётся в память компьютера. В компьютере, с использованием специального программного обеспечения (ПО) «ВидеоРен Pro», осуществляется преобразование полученного изображения, измерение его геометрических и оптических параметров, автоматизированный поиск и расшифровка дефектов, а также последующее хранение изображений и результатов обработки в базе данных.

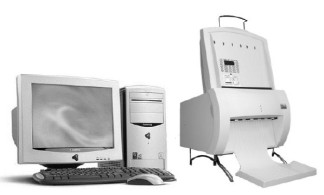

Комплекс состоит из сканера (входного устройства) Vidar NDTPRO, компьютера (или ноутбука) и программного обеспечения «ВидеоРен Pro». Фотография общего вида комплексов представлена на рисунке 1.
Основная область применения комплексов: автоматизированный контроль (считывание, обработка, расшифровка и хранение) радиографических снимков сварных соединений на промышленных объектах в соответствии с ГОСТ 7512-82.
На компьютер устанавливается ПО «ВидеоРен Pro», которое выполняет следующие основные функции:
- поиск и анализ включений, пор (дефектов);
- калибровка по расстоянию;
- калибровка по оптической плотности;
- измерение геометрических размеров по изображению объектов контроля и по профилю оптической плотности;
- проверка радиографических снимков на соответствие ГОСТ 7512-82;
- построение изолиний оптической плотности и измерение площади охватываемой области;
- текстовые вставки в изображение;
- сохранение изображений и протоколов измерений;
- вывод изображений и протоколов измерений на печать;
- классификация и расшифровка дефектов по ГОСТ 7512-82 и ГОСТ 23055-78;
- адаптация протоколов измерений под любую техническую документацию. Идентификационные признаки ПО комплексов соответствуют данным, приведенным в
таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ВидеоРен Pro | 1.0 и выше | - | - |
| Для защиты ПО | применяется ключ US | B HASP (Hardware Against Software Piracy). | |
Защита программного обеспечения комплексов от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Таблица 2
| Наименование характеристик | Значение |
| Диапазон измерения визуальной диффузной оптической плотности радиографических снимков объектов контроля, Б | От 0,5 до 4,0 |
| Пределы допускаемой абсолютной погрешности измерения визуальной диффузной оптической плотности радиографических снимков объектов контроля, Б | ± 0,1 |
| Пределы допускаемой абсолютной погрешности измерения геометрических размеров включений (дефектов) в диапазоне от 0,1 до 430мм, мм: - при размере включения (дефекта) до 1,5 мм - при размере включения (дефекта) свыше 1,5 мм | ± 0,1 ± 1,0 |
| Чувствительность контроля по радиографическому снимку (величина наименьшего выявляемого дефекта), мм | 0,1 |
| Размеры сканируемых пленок: Ширина, мм Длина, мм Толщина, мм | От 60 до 356 От 200 до 5000 От 0,15 до 0,51 |
| Напряжение питания комплекса, В | 220 ± 10% |
| Мощность, потребляемая комплексом от сети переменного тока, кВт, не более | 1,2 |
| Время готовности к работе, мин, не более | 10 |
| Время непрерывной работы комплекса, ч, не менее | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при 25 °С, % | От 10 до 35 до 80 |
| Габаритные размеры сканера Vidar NDTPRO (длина х ширина х высота), мм, не более | 483 х 584 х 743 |
| Масса сканера Vidar NDTPRO, кг, не более | 21 |
Знак утверждения типа наносится на заднюю панель сканера методом наклеивания этикетки, а также на титульный лист руководства по эксплуатации печатным способом.
Таблица 3
| № п.п. | Наименование | Количество |
| 1 | Сканер Vidar NDTPRO | 1 шт. |
| 2 | Компьютер или ноутбук | 1 компл. |
| 3 | Источник бесперебойного питания* | 1 шт. |
| 4 | Программное обеспечение «ВидеоРен Pro», руководства по эксплуатации ПО и комплекса | 1 диск |
| 5 | Ключ USB HASP | 1 шт. |
| Эксплуатационная документация | ||
| 6 | Руководство по эксплуатации | 1 экз. |
| 7 | Паспорт | 1 экз. |
| 8 | Методика поверки | 1 экз. |
| * - Поставляется по требованию заказчика | ||
осуществляется согласно методике поверки МП 118.Д4-13 «ГСИ. Комплексы аппаратнопрограммные автоматизированной расшифровки радиографических снимков «Унирен 3543». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2013 года. Основные средства поверки:
1 Набор мер оптической плотности ИНМОП-5. Диапазон воспроизведения визуальной оптической плотности от 0,2 до 4,5 Б, пределы допускаемой абсолютной погрешности воспроизведения визуальной оптической плотности от ± 0,006 Б до ± 0,015 Б.
2 Большой инструментальный микроскоп БМИ-1. Пределы измерения длин микровинтами от 0 до 25 мм. Цена деления шкал микровинтов 0,005 мм. Суммарная погрешность показаний прибора при измерении микрометрическими парами продольных и поперечных салазок, считая от нуля до любого деления (исключая мертвый ход) ± 0,003 мм.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплексы аппаратно-программные автоматизированный расшифровки радиографических снимков «Унирен 3543». Руководство по эксплуатации. 28-13Р 00.00.000РЭ».
Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным автоматизированной расшифровки радиографических снимков «Унирен 3543»
1 ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»;
2 Технические условия: «Комплексы аппаратно-программные автоматизированный расшифровки радиографических снимков «Унирен 3543». Технические условия. ТУ 4276-022-13826552-2013».
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
