Стандарты частоты и времени рубидиевые Ч1-1011, 57152-14

Назначение

Стандарты частоты и времени рубидиевые Ч1-1011 (далее - стандарты) предназначены для формирования высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов частотой 1 МГц, 5 МГц, 10 МГц и импульсного сигнала с периодом следования 1 с.

Описание

Принцип действия стандартов основан на автоподстройке частоты рубидиевого генератора к частоте спектральной линии квантового перехода атомов рубидия.

Стандарты выпускаются в четырех модификациях - Ч1-1011, Ч1-1011/1, Ч1-1011/2 и Ч1-1011/3, которые отличаются метрологическими характеристиками и набором устанавливаемых устройств (модулей).

Внешний вид и конструкция одинаковы для всех модификаций стандартов.

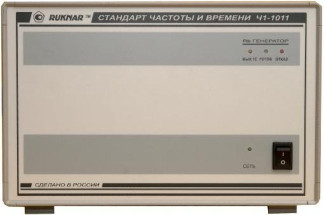

Общий вид стандартов приведен на рисунке 1.

Стандарты имеют в своём составе базовый набор устройств, включающий высокостабильный рубидиевый стандарт частоты (РСЧ), формирователь импульсного сигнала с периодом следования 1 с и модуль питания. К съемным устройствам относятся модуль приёмника СРНС (спутниковые радионавигационные системы) МПР-01 и модули усилителей МУС-01, МУС-02, МУС-03. Электрическое соединение составных частей и съёмных модулей осуществляется через трассировочную плату.

Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств стандартов. В стандартах Ч1-1011 и Ч1-1011/2 предусмотрена возможность соединения с внешним персональным компьютером (ПК) по интерфейсу Я8-232С. В этом случае диагностическая информация отображается на экране монитора ПК.

Стандарты Ч1-1011 и Ч1-1011/2 могут принимать хронометрическую информацию от спутниковых радионавигационных систем ГЛОНАСС и GPS и использовать её для синхронизации местной шкалы времени и автоматической корректировки действительного значения частоты встроенного высокостабильного РСЧ.

Схема пломбировки стандартов от несанкционированного доступа приведена на рисунке 2.

Технические характеристики

Номинальное значение частоты выходных сигналов, МГц...........................1, 5, 10.

Среднеквадратическое значение напряжения выходных сигналов

на подключенной нагрузке (50 ± 2) Ом, В........................................................1,0 ± 0,2.

Пределы относительной погрешности по частоте выходных сигналов, отн. ед.:

-    при выпуске

для стандартов Ч1-1011 и Ч1-1011/1................................................± 210-11;

для стандартов Ч1-1011/2 и Ч1-1011/3..............................................± 510-11;

-    в интервале времени между поверками

для стандартов Ч1-1011 и Ч1-1011/1..............................................± 2,410-10;

для стандартов Ч1-1011/2 и Ч1-1011/3............................................± 6,010-10.

Относительная погрешность воспроизведения частоты от включения к включению (через 24 ч после включения), отн. ед., не более:

для стандартов Ч1-1011 и Ч1-1011/1...................................................210-11;

для стандартов Ч1-1011/2 и Ч1-1011/3.................................................510-11.

Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более:

-    за интервал времени измерения 1 с

для стандартов Ч1-1011 и Ч1-1011/1................................................1,410"п;

для стандартов Ч1-1011/2 и Ч1-1011/3..............................................2,010-11;

-    за интервал времени измерения 10 с для стандартов Ч1-1011 и Ч1-1011/1 для стандартов Ч1-1011/2 и Ч1-1011

для стандартов Ч1-1011 и Ч1-1011/1...................................................5 10"12;

для стандартов Ч1-1011/2 и Ч1-1011/3.................................................8 10-12;

для стандартов Ч1-1011 и Ч1-1011/1...................................................210'12;

для стандартов Ч1-1011/2 и Ч1-1011/3.................................................3 10-12;

-    за интервал времени измерения 100 с для стандартов Ч1-1011 и Ч1-1011/1. для стандартов Ч1-1011/2 и Ч1-1011/

-    за интервал времени измерения 1 сут

для стандартов Ч1-1011 и Ч1-1011/1...................................................5 10'12;

для стандартов Ч1-1011/2 и Ч1-1011/3.................................................110-11.

Пределы относительной погрешности по частоте за 1 сут при работе стандартов Ч1-1011 и Ч1-1011/2 в режиме автоматической

-12

корректировки частоты по сигналам СРНС, отн. ед...........................................± 5 10 .

Потребляемая    мощность,    В А,    не

более.........................................................60.

Габаритные размеры (длинахширинахвысота), мм, не более.................310x255x170.

Масса, кг, не более..................................................................................6,5.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С............................................от 0 до 40;

-    относительная влажность воздуха при температуре 25 °С, %......................до 80.

Средняя наработка на отказ, ч, не менее.................40 000.

По требованиям безопасности прибор соответствует ГОСТ 12.2.091-2012, степень загрязнения 2, категория измерений 1.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель стандартов методом шелкографии. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

В комплект поставки входят: стандарт частоты и времени рубидиевый Ч1-1011 (Ч1-1011/1, Ч1-1011/2, Ч1-1011/3), одиночный комплект ЗИП, комплект эксплуатационной документации, ящик укладочный.

Поверка

осуществляется в соответствии с разделом 7 «Поверка прибора» Руководства по эксплуатации РУГА.411653.006 РЭ, утвержденным руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 10 февраля 2014 г.

Перечень средств измерений, применяемых при поверке, приведён в таблице 2.

Таблица 2

Сведения о методах измерений

При измерениях используют методики, изложенные в руководстве по эксплуатации прибора «Стандарты частоты и времени рубидиевые Ч1-1011. Руководство по эксплуатации РУГА.411653.006 РЭ», раздел 6 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к стандартам частоты и времени Ч1-1011

РУГА.411653.006 ТУ. Стандарты частоты и времени рубидиевые Ч1-1011. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
