Зонды инклинометрические, 57161-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Зонды инклинометрические Назначение средства измерений

Зонды инклинометрические предназначены для измерения азимута и зенитного угла ствола горизонтальной или наклонно-направленной скважины и угла установки отклонителя.

Описание

Принцип действия зонда инклинометрического основан на измерении проекций векторов гравитационного ускорения и напряженности магнитного поля Земли тремя ортогонально установленными акселерометрами и магнитометрами.

На основании этих измерений вычисляются азимут и зенитный угол скважины, а также угол установки отклонителя.

Перед непосредственной эксплуатацией зонда инклинометрического производится его сборка в немагнитную утяжеленную буровую трубу с целью исключения влияния магнитной массы низа бурильной колонны на показания зонда инклинометрического.

При движении по траектории наклонно направленной скважины инклинометр меняет свою пространственную ориентацию, а именно отклоняется от вертикали на зенитный угол, поворачивается в скважине на угол установки отклонителя по отношению к плоскости наклона и ориентируется по направлению наклона траектории относительно точки устья скважины на азимутальный угол. Управляющая команда инициализирует процесс съема и передачи инклинометрических измерений для определения зенитного угла и азимута искривления скважины. После этого производится переключение в режим выполнения постоянных измерений для определения угла установки отклонителя по отношению к плоскости наклона.

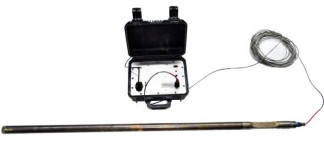

Внешний вид зонда инклинометрического показан на рисунке 1.

Установка метрологически значимой составляющей программного обеспечения (ПО) MWD (Master Interface) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров, за исключением настроек прибора на местные условия работы и порядок передачи данных. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без вскрытия корпуса инклинометра и использования специализированного ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений, ... ° :

от 0 до 180 от 0 до 360 от 0 до 360

±6 (±0,1) ±1,0

±1,0

±30 (±0,5) от 5 до 150

-    зенитного угла

-    азимута

-    угла установки отклонителя

Пределы допускаемой основной абсолютной погрешности измерения

-    зенитного угла, ( .°)

-    азимута в диапазоне зенитных углов от 4° до 100°,.°

-    угла установки отклонителя:

в диапазоне зенитных углов от 0° до 4°, .° в диапазоне зенитных углов от 4° до 100° (гравитационного, магнитного) .' (.°):

Диапазон рабочей температуры, °С

Габаритные размеры, мм, не более

48

1375

15

-    диаметр

-    длина

Масса, кг, не более Знак утверждения типа

наносят на титульных листах эксплуатационных документов типографским способом.

Комплектность

-    Зонд инклинометрический - 1 шт.;

-    Соединительные кабели - 1 комплект;

-    Компьютер, программатор, программное обеспечение и принадлежности - 1 комплект;

-    Методика поверки - 1 экз.

осуществляется по документу СДАИ.400009.014 МП «Зонд инклинометрический. Методика поверки», утвержденному ОАО «НИИФИ» 17 марта 2014 г.

Средства поверки: оптический квадрант КО-10 (диапазон от 0° до 360°, погрешность измерения ±10''); тахеометр электронный Sokkia SET630R (диапазон от 0° до 360°, погрешность измерения ±6''); оптическая делительная головка Р-1 (диапазон от 0° до 360°, погрешность измерения ±1'').

Сведения о методах измерений

содержатся в Руководстве по эксплуатации MWD Master Interface № 12477.

Нормативные и технические документы, устанавливающие требования к зондам инк-линометрическим

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.

Рекомендации к применению

Для применения вне сферы государственного регулирования обеспечения единства измерений.
