| Номер в госреестре | 57166-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IOR-V1 |
| Изготовитель | "Wattsud, L.E.P. S.p.A.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока IOR-V1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока промышленной частоты до 12 кВ.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
Трансформаторы тока однофазные проходного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет функцию изолятора и несущей конструкции. Функции первичной обмотки трансформаторов выполняет шина, на которую устанавливается трансформатор.
Трансформаторы могут иметь до четырех вторичных обмоток. Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой.

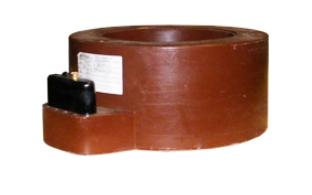

Внешний вид трансформаторов тока приведен на рисунке 1.
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000;1200; 1250; 1500 |
| Номинальный вторичный ток, А | 1; 5 |
| Количество вторичных обмоток | до 4 |
| Класс точности обмотки для измерений | 0,2; 0,2S; 0,5; 0,5S; 1 |
| Наименование характеристики | Значение |
| Класс точности обмотки для защиты | 5Р;10Р |
| Номинальная вторичная нагрузка, В • А | 5; 10; 15; 20; 25; 30 |
| Номинальный коэффициент безопасности измерительных обмоток, не более | 10 |
| Номинальная предельная кратность вторичной обмотки для защиты | 10; 15; 20; 25; 30 |
| Средний срок службы, не менее, лет | 25 |
| Категория размещения по ГОСТ 15150-69 | 1 |
| Климатическое исполнение по ГОСТ 15150-69, °С | У в диапазоне рабочих температур от минус 5 до плюс 40 |
| Масса, кг, не более | 49 |
| Габаритные размеры, мм, не более | |
| - внешний диаметр; | 190 |
| - внутренний диаметр. | 55 |
| Средняя наработка до метрологического отказа, ч | 263 000 |
| Средний срок службы, лет | 30 |
Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Трансформатор тока IOR-V1- 1шт.
Паспорт - 1 экз.
осуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (ГР № 55278-13). Номинальные значения первичного тока: от 5 до 5000 А. Номинальный вторичный ток:
5 А. Кл. т. 0,05.
Трансформатор тока УТТ-5М (ГР № 161-49). Диапазон измерений: (15...600)/5 А. Кл. т. 0,2.
Энергомонитор 3.3Т (ГР № 31953-06). Диапазон измерений: от 0,1 до 50 А. Основная погрешность: ±[0,1+0,01 (1н/1-1)] %.
Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока IORV-1
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
