Номер в госреестре | 57167-14 |
Наименование СИ | Измерители коэффициента трансформации |
Обозначение типа СИ | TTR 2795, TTR 2796 |
Изготовитель | "Haefely Test AG", Швейцария |
Год регистрации | 2014 |
Срок свидетельства | 16.04.2019 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Измерители коэффициента трансформации TTR 2795, TTR 2796 (далее по тексту приборы) предназначены для измерений коэффициента трансформации однофазных и трехфазных трансформаторов в лабораторных условиях и на месте эксплуатации.
Принцип действия прибора основан на подаче испытательного напряжения, пропорционального напряжению питающей сети, на обмотку с большим числом витков («высоковольтную ») и измерения отношения напряжения на другой обмотке к испытательному напряжению. Прибор позволяет также определить значение испытательного тока и фазовый сдвиг между напряжениями в указанных обмотках. Конструкция прибора позволяет проводить измерения как на однофазных, так и трехфазных трансформаторах с различным соединением обмоток.
Выбор диапазона измерений и идентификация схемы соединений испытуемого объекта производятся автоматически, с контролем безопасности соединений. Управление прибором и сохранение результатов измерений может производиться дистанционно с помощью компьютера, подключаемого через интерфейс RS-232.
Прибор изготовлен в компактном закрывающемся корпусе переносного типа. Степень защиты - IP 65 в закрытом состоянии, IP 51 с открытой крышкой. На лицевой (верхней) панели прибора расположены:
- разъемы для подключения сетевого кабеля, соединительных кабелей, кабеля связи с компьютером и кабеля дистанционного управления;
- графический дисплей с кнопками управления;
- выключатель питания с кнопкой аварийного отключения;
- принтер;
- клемма заземления.

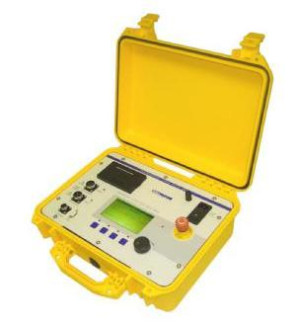

Общий вид измерителя коэффициента трансформации TTR 2795, TTR 2796 представлен на рисунке 1.
Пломба со знаком поверки
Модификация TTR 2796 отличается диапазоном испытательного напряжения и диапазоном измерения коэффициента трансформации (до 50000).
Прикладное ПО («APSW»), поставляемое в комплекте прибора, предназначено для дистанционного управления прибором, передачи результатов измерений в компьютер для хранения и генерации отчетов об измерениях. На метрологические характеристики ПО влияния не оказывает, так как не может воздействовать на процесс измерения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "A".
Таблица 1 - Основные метрологические и технические характеристики приборов
Наименование характеристики | Значение характеристики | |||||
TTR 2795 | TTR 2796 | |||||
Испытательное напряжение, В, | 10, 40, 100 | 25, 100, 250 | ||||
в диапазоне до | ||||||
Испытательный ток, А, в диапазоне | 0 - | 1 | ||||
Погрешность измерения тока | ± 2 мА | |||||
Погрешность измерения фазового сдвига | ± 0,05° | |||||
Диапазон измерения коэффициента | Погрешность измерения коэффициента трансфор- | |||||
трансформации | мации, %, при значениях напряжения, В | |||||
10 | 40 | 100 | 25 | 100 | 250 | |
0,8 - 100 | ±0,05 | ±0,05 | ±0,03 | ±0,05 | ±0,05 | ±0,03 |
101 - 1000 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
1001 - 1500 | ±0,10 | ±0,05 | ±0,05 | ±0,10 | ±0,05 | ±0,05 |
1501 - 2000 | ±0,15 | ±0,05 | ±0,05 | ±0,20 | ±0,05 | ±0,05 |
2001 - 4000 | - | ±0,10 | ±0,05 | - | ±0,25 | ±0,05 |
4001 - 13000 | - | - | ±0,15 | - | - | ±0,15 |
13001 - 20000 | - | - | ±0,20 | - | - | ±0,20 |
20001 - 50000 (для 2796) | - | - | - | - | - | ±0,60 |
Габаритные размеры, мм, не более | 410 х 31 | 0 х 170 | ||||
Масса (без кабелей), кг, не более | 8, | 8 | ||||
Рабочие условия эксплуатации: | ||||||
- температура окружающего воздуха, °С | от минус 10 до 55 | |||||
- относительная влажность воздуха, % | от 0 до 90 | |||||
Электропитание прибора - сеть перемен | напряжение (95 - 240) В: | |||||
ного тока 50/60 Гц | ток потребления не более 1,3 А |
наносится печатным способом на титульные листы Формуляра и Инструкции по эксплуатации, а также способом наклейки на корпус прибора.
Таблица 2 - Комплектность
№ | Обозначение | Наименование | Кол-во | Примечание |
1 | TTR 2795 (2796) | Измеритель коэффициента трансформации | 1 | В защитном корпусе |
2 | Комплект кабелей: | |||
- трехфазные с зажимами | 2 | 5 м | ||
- трехфазные дополнительные | 2 | 10 м | ||
- электропитания | 1 | |||
- дистанционного управления | 1 | |||
3 | APSW | Прикладное ПО | 1 | Компакт-диск |
№ | Обозначение | Наименование | Кол-во | Примечание |
4 | ИЭ | Инструкция по эксплуатации (перевод на русский язык) | 1 | |
5 | ФО | Формуляр | 1 | |
6 | МП 80-262-2013 | Методика поверки | 1 |
осуществляется по МП 80-262-2013 «ГСИ. Измерители коэффициента трансформации TTR 2795, TTR 2796. Методика поверки», утвержденной ФГУП «УНИИМ» в 2014 г.
Перечень основных эталонов, применяемых при поверке:
- эталонный трансформатор тока ИТТ 3000.5 первого разряда, 0,01 %, 0,3';
- трансформатор тока измерительный лабораторный ТТИ 100 первого разряда,
0,01 %, 1'.
Методика измерений представлена в инструкции по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям коэффициента трансформации TTR 2795, TTR 2796
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Техническая документация изготовителя «Haefely Test AG», Швейцария.
