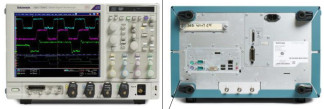

Осциллографы цифровые DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX, 57169-14

уровень защиты

«низкий» (класс риска А) по WELMEC 7.2

идентификационное наименование

DPO/MS05000/B, DP07000C, DPO/DSA/MS070000C and DPO/MS070000DX Firmware

идентификационный номер версии

7.1.1 и выше

количество каналов

4

тип входа

открытый (DC)

тип соединителя

SMA TekConnect

разрядность АЦП

8 бит

максимальная скорость выборки

1105/c

диапазон вертикальной шкалы Ид

от 62,5 мВ до 1,2 В

диапазон установки положения по вертикали

± 5 делений

входное сопротивление

Ид <1,2 В

50 Ом ± 4 %

Ид > 1,2 В

50 Ом ± 4,4 %

диапазон установки напряжения сдвига (Termination Voltage) Ub

Ид <1,2 В

±3,5 В

Ид > 1,2 В

OB

пределы допускаемой погрешности коэффициента отклонения

± 2 %

диапазон установки напряжения смещения Uc

Ид <1,2 В

±3,4 В

Ид > 1,2 В

±6B

пределы допускаемой погрешности установки напряжения смещения AUc

Ид <1,2 В

± [4 • 10 • (Uc - Un) + 2 • 10 • (Uc - Ub) + 2,5 мВ + 1 • 10 • Ид]1

Ид > 1,2 В

± 16 1 O ' (l . c - l . i i) + 13,4 мВ + 1 • 1б'2 иД]1

пределы допускаемой погрешности AU измерения постоянного напряжения U (при количестве усреднений не менее 16)

Ид <1,2 В

± {2• 10 • [U - (Uc - Un)] + 4 • 10 • (Uc - Un) + 2 • 10'3 • [(Uc - Un) - Ub] + 2,5 мВ + 1,4- 10'2ид} 1

Ид > 1,2 В

± {2- 10': |i; - (Uc - Un)] + 4- 10'3-(Uc - I II) + 12,5 мВ + 1,4- Ю'Ч'д! 1

полоса пропускания в режиме “Sample; BWE On” (с адаптером TCA292D; температура не более + 30 °С); фиксированные значения Ид = 62,5 мВ; 100 мВ; 200 мВ; 500 мВ; 1 В; 2 В; 5 В

DP073304DX, MS073304DX

33 ГТц

DP072504DX, MS072504DX

25 ГГц

DP072304DX, MS072304DX

23 ГГц

максимальная длина записи отсчетов в память

с опцией 2XL, стандартное исполнение моделей DPO с опцией 5XL, стандартное исполнение моделей MSO

31.25-10*' 62,5-1О6

с опцией 10XL

125 ГО6

с опцией 20XL

250 106

с опцией 50XL

500 106

(110 на один канал)

пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства и после заводской подстройки

± 1,510"6

пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год

± 110-6

частота и амплитуда сигнала внешней синхронизации

10 МГц; от 1,5 до 7 В

ПАРАМЕТРЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

количество каналов

16

входное сопротивление, типовое значение

100 кОм

диапазон установки порогов срабатывания

от - 2 В до + 5 В

минимальная амплитуда входного сигнала

300 мВ п-п

максимальная частота цифрового сигнала

с пробником P6780 с пробником Р6617А

1,5 ГГц 350 МГц

минимальная длительность импульсов

400 пс

погрешность установки порогов срабатывания Ur, типовое значение, не более

± (0,03Ur + 75 мВ)

ОБЩИЕ ХАРАКТЕРИСТИКИ

напряжение и частота сети

от 100 до 240 В; от 50 до 60 Гц от 104 до 126 В; 400 Гц

потребляемая мощность, не более

1200 В -А

габаритные размеры, мм

469 х 295 х 318

масса, не более

DP072304DX, DP072504DX, DP073304DX

23 кг

MS072304DX, MS072504DX, MS073304DX

25 кг

рабочие условия эксплуатации

группа 3 ГОСТ 22261-94

температура окружающей среды

от + 5 до + 45 °С

относительная влажность воздуха, не более

от 8 до 80 %

предельная высота над уровнем моря

3000 м

условия транспортирования и хранения

температура окружающей среды

от - 20 до + 60 °С

относительная влажность воздуха, не более

от 5 до 90 %

предельная высота над уровнем моря

12000 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

осциллограф цифровой DP072304DX, DP072504DX, DP073304DX, MS072304DX, MSO72504DX, MSO73304DX

1 шт. по заказу

опции и принадлежности

по заказу

кабель сетевой (опция A1 - Европа) 161-0209

1 шт.

адаптер TekConnect TCA-BNC

1 шт.

адаптер TekConnect TCA-292D

4 шт.

адаптер P6616

1 шт.

лицевая крышка 200-4963

1 шт.

мышь оптическая 119-7054

1 шт.

клавиатура 119-7083

1 шт.

антистатический ремень 006-3415-05

1 шт.

сумка для аксессуаров 016-1441

1 шт.

User Manual 071-2980

1 шт.

Best Practice User Manual 071-2989

1 шт.

Осциллографы серий MSO70000C/DX, DPO70000C/DX, DPO7000C, MSO5000B, DPO5000B. Руководство по эксплуатации. 071-2987-04

1 шт.

методика поверки МП РТ 2064-2014

1 шт.

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

измеритель сопротивления относительная погрешность измерения сопротивления 50 Ом не более ± 0,2 %

мультиметр Keithley 2000 относительная погрешность измерения сопротивления 50 Ом не более ± 0,02 %

стандарт частоты

относительная погрешность частоты 10 МГц не более ± 5 10-9; уровень сигнала от 0 до + 10 дБм

стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± 110-10; уровень сигнала + 7 дБм

частотомер

частотомер универсальный Tektronix FCA3000

внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 8 разрядов

внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 10 разрядов

калибратор напряжения

относительная погрешность установки

постоянного напряжения U по 4-х проводной

схеме от 18 мВ до 1,2 В

не более ± (3 10-3U + 0,5 мВ),

от 1,2 до 6 В не более ± (3 10-3U + 2,5 мВ)

калибратор-измеритель напряжения и силы тока Keithley 2601A относительная погрешность установки постоянного напряжения U по 4-х проводной схеме на пределе 100 мВ не более ± (2 10-4U + 0,25 мВ), на пределе 1 В не более ± (210-4U + 0,4 мВ), на пределе 6 В не более ± (2 10-4U + 1,8 мВ)

генератор сигналов СВЧ

генератор сигналов измерительный Anritsu MG3694C с опциями 2, 4 диапазон частот от 8 МГц до 40 ГГ ц; диапазон установки уровня от - 115 до + 6 дБм

диапазон частот от 50 МГц до 35 ГГц; диапазон установки уровня от - 30 до + 4 дБм

ваттметр поглощаемой мощности СВЧ диапазон частот от 50 MHz до 35 GHz; относительная погрешность измерения уровня мощности от - 30 до + 4 дБм не более ± 0,5 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения уровня мощности от - 30 до + 20 дБм на частотах от 0 до 40 ГГц не более ± 0,43 дБ
