Набор эталонных мер сопротивления и емкости 5156DR, 57171-14

Назначение

Набор эталонных мер сопротивления и емкости 5156DR предназначен для воспроизведения значений сопротивления и емкости.

Описание

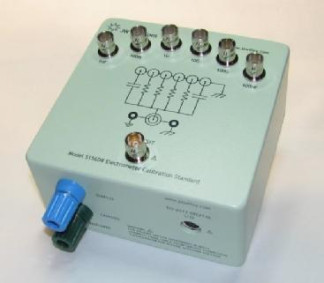

Набор эталонных мер сопротивления и емкости 5156DR состоит из внешнего металлического корпуса, внутреннего экрана, и размещенных внутри последнего четырех прецизионных резисторов и двух прецизионных конденсаторов. На верхней поверхности корпуса расположены разъемы BNC (для каждого из шести элементов) и общий разъем TRIAX. Внешний вид показан на фотографии ниже.

Технические характеристики

температурный коэффициент сопротивления, не более

..........................................................................................................................................100 МОм;.....1 ГОм;.....10 ГОм..............................^1Г5710:57°С................................................................................................................................

..........................................................................................................................................100 ГОм......................................................................................................................... : 1.5-К)'1 / С....................'................................................................................................

коэффициент зависимости сопротивления от напряжения, не более: ± 2-10- / В_

номинальные значения емкости: 1 нФ; 100 нФ_

отклонение от номинального значения, не более: ± 5 %_

пределы допускаемой погрешности определения действительных значений емкости: ± 1 • 10-3 годовая нестабильность действительных значений емкости, не более: ± 7-10~4 температурный коэффициент емкости, не более: ± 1,2-10-4 / °С коэффициент зависимости емкости от напряжения, не более: ± 5• 10-6 / В

максимальное рабочее напряжение: 200 В_

рабочий диапазон температур: (23 ± 5) С

время установления действительных значений при изменении температуры: не более 4 часов габаритные размеры: 153 мм х 121 мм х 76 мм

масса, не более: 570 г_

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки.

Комплектность

Поверка

осуществляется по документам:

МИ 1695-87 «ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки»;

ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки».

Средства поверки:

-    калибратор многофункциональный Fluke 5720A в режиме воспроизведения напряжения, пределы допускаемой погрешности в течение 90 дней после подстройки

в диапазоне 220 мВ: ± (6-10-6 + 0,4 мкВ), в диапазоне 2,2 В: ± (3,5 • 10-6 + 0,7 мкВ), в диапазоне 11 В: ± (2,540-6 + 2,5 мкВ), в диапазоне 220 В: ± (3,540-6 + 40 мкВ)

-    мультиметр Agilent 3458A с опцией 002 в режимах измерения напряжения и силы тока, пределы допускаемой погрешности в течение 90 дней после подстройки

1 мкА: ± 6-10-5, 100 мВ: ± 8,5-10-6, 1 В: ± 6,4-10-6, 10 В: ± 4,65-10-6, 100 В: ± 6,8-10-6

-    электрометр-измеритель больших сопротивлений Keithley 6517B,

входное сопротивление не менее 200 ТОм, пределы допускаемой погрешности измерения напряжения на пределе 2 В: ± (2,5^ 10-4 + 40 мкВ), 10 В: ± (2,5 •Ю-4 + 300 мкВ)

-    катушки электрического сопротивления

Р4022 (10 МОм), 3 разряд по ГОСТ Р 8.764-2011, пределы допускаемой погрешности ± 2-10-5; Р4033 (100 МОм), 2 разряд по ГОСТ Р 8.764-2011, пределы допускаемой погрешности ± 1 • 10-5; Р4030-М1 (1 ГОм), 2 разряд по ГОСТ Р 8.764-2011, пределы допускаемой погрешности ± 1 • 10-5;

-    измеритель LRC Good Will Instruments LCR-7819, пределы допускаемой погрешности измерения емкости 1 нФ и 100 нФ: ± 5 • 10-4

Сведения о методах измерений

Методы измерений изложены в методиках поверки средств измерений компании “Keithley Instruments”.

Нормативные документы, устанавливающие требования к набору эталонных мер сопротивления и емкости 5156DR

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.

МИ 1695-87. ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.

ГОСТ 8.255-2003. ГСИ. Меры электрической емкости. Методика поверки.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
