| Номер в госреестре | 57172-14 |
| Наименование СИ | Калибраторы-измерители напряжения и силы тока |
| Обозначение типа СИ | Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 25.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибраторы-измерители напряжения и силы тока серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) предназначены для воспроизведения напряжения и силы постоянного тока, измерения напряжения и силы постоянного тока, сопротивления и мощности.
Принцип действия основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код. Используются быстродействующие цифро-аналоговые и аналого-цифровые преобразователи, высокостабильные устройства умощнения выхода в трактах воспроизведения, прецизионные резистивные элементы во входных цепях деления напряжения и потенциометрического измерения силы тока. Измерение сопротивления и мощности производится путем вычисления значений этих величин через измеренные значения напряжения и силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы USB, RS-232, GPIB, LAN. На встроенный микроконтроллер установлено фирменное программное обеспечение. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом. дисплее
В моделях 2601B, 2602B, 2611B, 2612B, 2635B, 2636B имеются программная опция тестовых алгоритмов TSPLink, режим проверки контактов Contact Check, и управляющие цифровые входы/выходы Digital I/O. В моделях 2604B, 2614B, 2634B эти функции отсутствуют.
Конструктивно калибраторы-измерители напряжения и силы тока серии Keithley 2600B выполнены в виде моноблока в настольном исполнении. Знак поверки в виде наклейки размещается в середине боковой панели.

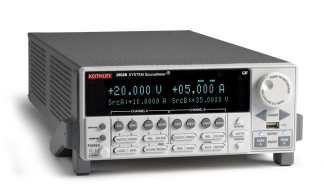

Общий вид показан на фотографии 1, задняя панель на фотографиях 2 и 3.
фотография 3 - задняя панель модели 2636B
По условиям эксплуатации калибраторы-измерители напряжения и силы тока серии Keithley 2600B соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение, установленное на внутренний микропроцессор, предназначено для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и выполнения прочих сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| уровень защиты | «средний» по Р50.2.077-2014 (класс риска С по WELMEC 7.2) |
| идентификационное наименование | 2600В Series Firmware |
| идентификационный номер версии | 3.0.0 и выше |
| количество каналов | |
| 2601В, 2611В, 2635В | 1 |
| 2602В, 2604В, 2612В, 2614В, 2634В, 2636В | 2 |
| пределы воспроизведения и измерения напряжения 2601В, 2602В,2604В ..........................................................................2611 В. 2612В. 2614В. 2634В. 2635В. 2636В...................... | 100 мВ; 1 В; 6 В; 40 В __________....................................................... |
| пределы воспроизведения и измерения силы тока | |
| 2601В, 2602В, 2604В | от 100 нАдо 1 А1; 3 А; 10 А2 |
| 2611В, 2612В, 2614В | от 100 нА до 1 А 1,5 А; 10 А2 |
| 2634В 2635В, 2636В, воспроизведение | от 1 нА до 1 А1; 1,5 А, 10 А2 |
| 2635В, 2636В, измерение | от 100 пА до 1 А 1,5 А, 10 А2 |
| максимальная выходная мощность в канале | |
| 2601В, 2602В, 2604В | 40,4 Вт3 |
| 2611В, 2612В, 2614В, 2634В, 2635В, 2636В | 30.3 Вт3 |
| пределы допускаемой основной погрешности воспроизведения напряжения U при температуре 23 ± 5 °С | |
| 2601В, 2602В, 2604В | |
| на пределе 100 мВ | ± (2-1 O'4 U + 250 мкВ) |
| на пределе 1 В | ± (2-1 O'4 U + 400 мкВ) |
| на пределе 6 В на пределе 40 В 261 IB, 2612В, 2614В, 2634В, 2635В, 2636В | : (2-К)'1 1 • 1.8 мВ) : (2-К)'1 1 • 12 мВ)................................................................................ |
| на пределе 200 мВ | ± (2-10'4 и + 375 мкВ) |
| на пределе 2 В | ± (2-1 O'4 U + 600 мкВ) |
| на пределе 20 В | ± (2-10'4 1 5 мВ) |
| на пределе 200 В | : (2-К)'1 1 • 50 мВ) |
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | |
| 2601В, 2602В, 2604В | |
| на пределе 100 мВ | : (1.5-КГ1 1 • 150 мкВ) |
| на пределе 1 В на пределе 6 В на пределе 40 В | : (1.5-КГ1 1 • 200 мкВ) ± (1,5-10"4 U + 1 мВ) : (1.5-КГ1 1 • 8 мВ)............................................................................. |
| 261 IB, 2612В, 2614В, 2634В, 2635В, 2636В | |
| на пределе 200 мВ | : (1.5-КГ1 1 • 225 мкВ) |
| на пределе 2 В | ± (2-1 O'4 U + 350 мкВ) |
| на пределе 20 В | : (1.5-КГ1 1 • 5 мВ) |
| на пределе 200 В | : (1.5-КГ1 1 • 50 мВ) |
| пределы допускаемой основной погрешности воспроизведения силы тока I при температуре 23 ± 5 °С | |
| 2634В, 2635В, 2636В | |
| на пределе 1 нА | : (1.5-10 s I • 2 пА) |
| на пределе 10 нА на пределе 100 нА на пределе 1 мкА | : (1.5-10 s I • 5 пА) ± (6-10'4 1 + 50 пА) : (3-10'' I • 700 пД)............................................................................... |
| 2601В, 2602В, 2604В, 2611В, 2612В, 2614В | |
| на пределе 100 нА на пределе 1 мкА все модели | ± (6-10'4 1+100 пА) ±(3-10'4 1 + 800 пА) |
| на пределе 10 мкА | ± (3-10'11 + 5 нА) |
| на пределе 100 мкА | ± (3-10'11 + 60 нА) |
| на пределе 1 мА на пределе 10 мА на пределе 100 мА на пределе 1 А | ± (3-10'11 + 300 нА) ±(3-10'41 + 6 мкА) ±(3-10'4 1 + 30 мкА) : (5-К)'1 11.8 мА)................................................................................. |
| на пределе 1,5 А / 3 А | ± (6-1 O'4 I + 4 мА) |
| на пределе 10 А | : (5-КГ I • 40 мА)11 |
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °С | |
| 2635В, 2636В на пределе 100 пА | ± (1,5-10 I + 120 фА) |
| 2634В, 2635В, 2636В | |
| на пределе 1 нА | : (1.5-1 O ' I • 240 фА) |
| на пределе 10 нА | : (1.5-1 (Г I • 3 пА) |
| на пределе 100 нА на пределе 1 мкА 2601В, 2602В, 2604В, 261 IB, 2612В, 2614В | ± (6-1 O'4 I + 40 пА) ±(2,5-10'4 1 + 400 пА) |
| на пределе 100 нА | ± (6-10'4 1+100 пА) |
| на пределе 1 мкА | : (2.5-КГ1 I • 500 п.Л) |
| все модели | |
| на пределе 10 мкА | : (2.5-КГ1 I • 1,5 нА) |
| на пределе 100 мкА на пределе 1 мА | ± (2-1 O'4 I + 25 нА) ±(2-10'4 1 + 200 нА) |
| на пределе 10 мА | ± (2-10'4 1 + 2,5 мкА) |
| на пределе 100 мА | ± (2-1 O'4 I + 20 мкА) |
| на пределе 1 А на пределе 1,5 А / 3 А на пределе 10 А | : (3-10'1 1 1.5 мА) ± (5-10'4 I + 3,5 мА) ± (4-10-3 I + 25 мА) 2,4 |
| пределы допускаемой дополнительной погрешности воспроизведения и измерения напряжения и силы тока в интервалах температур от 0 до 18 °С и от 28 до 50 °C: ± 0,15 % /°С | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| габаритные размеры, ширина х высота х глубина, мм | 213 х 89 х 460 |
| масса, не более | |
| 2601В, 2611В, 2635В | 4,75 кг |
| 2602В, 2604В, 2612В, 2614В, 2634В, 2636В | 5,50 кг |
| потребляемая мощность от сети 220 В; 50 Гц, не более | 240 В-А |
| рабочие условия применения температура окружающей среды относительная влажность воздуха при температуре до 35 °С | группа 3 ГОСТ 22261-94 от 0 до 50 °С до 70 0 о............................................................................................................................................... |
| температура хранения и транспортирования | от - 25 до + 65 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Примечания:
1. с шагом, кратным 10.
2. в циклическом режиме при длительности < 1,8 мс и скважности < 1 %.
3. при температуре не более 30 °C.
4. в импульсном режиме, типовое справочное значение.
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | количество |
| Калибратор-измеритель напряжения и силы тока серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Кабель интерфейсный Ethernet RG-45 | 2 шт. |
| Компакт-диск CD с документацией и программным обеспечением | 1 шт. |
| Переходная колодка 2600-KIT | 2601B, 2611B - 1 шт. 26x2B, 26x4B - 2 шт. |
| Триаксиальный измерительный кабель 2600-ALG-2 | 2635B - 1 шт. 2634B, 2636B - 2 шт. |
| Калибраторы-измерители напряжения и силы тока серии 2600B. Краткое руководство пользователя. 2600BS-901-01/R (на компакт-диске) | 1 шт. |
| Калибраторы-измерители напряжения и силы тока серии Keithley 2600B. Методика поверки. KI-2600B-2014 | 1 экз. |
осуществляется по документу KI-2600B-2014 «Калибраторы-измерители напряжения и силы тока серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B)», утвержденному ФГУП «ВНИИМС» 28.03.2014 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| измеритель постоянного напряжения относительная погрешность измерения напряжения от 100 мВ до 200 В не более ± 0,006 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 100 мВ до 200 В не более ± 0,0015 % |
| измеритель силы постоянного тока относительная погрешность измерения силы тока 100 нА не более ± 0,05 % 1 мкА не более ± 0,02 % 10; 100 мкА; 1; 10; 100 мА не более ± 0,01 % 1 А не более ± 0,05 % | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 100 нА не более ± 0,044 % 1 мкА не более ± 0,0065 % 10; 100 мкА; 1; 10 мА не более ± 0,0035 % 100 мА не более ± 0,0045 % 1 А не более ± 0,012 % |
| мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 2 А | катушка электрического сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А |
для моделей 2634B, 2635B, 2636B: мера сопротивления 1 ГОм относительная погрешность сопротивления не более ± 0,05 %; рабочее напряжение до 200 В катушка электрического сопротивления Р4030-М1
номинальное значение 1 ГОм; класс точности 0,01; номинальное напряжение до 1000 В или
набор эталонных мер сопротивления и емкости JW Solutions 5156DR номинальное значение 1 ГОм; относительная погрешность определения действительного значения сопротивления не более ± 0,03 %;
рабочее напряжение до 200 В_
Методы измерений изложены в разделах 2-4 руководства пользователя 2600BS-901-01R.
Нормативные документы, устанавливающие требования к калибраторам-измерителям серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B)
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
