| Номер в госреестре | 57173-14 |
| Наименование СИ | Пикоамперметры с источником напряжения двухканальные |
| Обозначение типа СИ | Keithley 2502, Keithley 6482 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 25.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Пикоамперметры с источником напряжения двухканальные Keithley 2502, Keithley 6482 предназначены для измерения силы постоянного тока и сопротивления.
Принцип действия основан на потенциометрическом преобразовании силы тока в напряжение с использованием операционного усилителя и высокостабильных резисторов, и последующем аналогоцифровом преобразовании сигнала в цифровой код. В обоих каналах имеется источник напряжения для выполнения измерений сопротивления объекта путем подачи на него напряжения и измерения протекающей в цепи силы тока, а также аналоговый выход, напряжение на котором пропорционально измеряемой силе тока. Параметры установленных режимов работы, диапазоны и значения величин отображаются на монохромном жидкокристаллическом дисплее.
Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, GPIB (IEEE-488).
Модели отличаются диапазонами источника напряжения и некоторыми функциональными свойствами.
Конструктивно пикоамперметры с источником напряжения двухканальные Keithley 2502, Keithley 6482 выполнены в виде моноблока в настольном исполнении. Знак поверки в виде наклейки размещается в середине боковой панели.

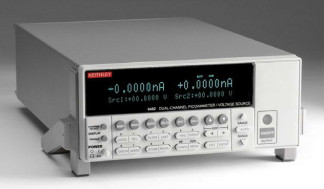

Общий вид показан на фотографии 1, задняя панель на фотографии 2 .
По условиям эксплуатации пикоамперметры с источником напряжения двухканальные Keithley 2502, Keithley 6482 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение, установленное на внутренний микропроцессор, предназначено для управления режимами работы, задания диапазонов, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и выполнения прочих сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| уровень защиты | «средний» по Р50.2.077-2014 (класс риска С по WELMEC 7.2) |
| идентификационное наименование | Ке2500 VXIPnP Driver |
| идентификационный номер версии | 1.2.2.0 и выше |
| количество каналов измерения силы тока и источника напряжения | 2 |
| пределы измерения силы тока (с шагом, кратным 10) | от 2 нА до 20 мА |
| падение напряжения (voltage burden) на входе, не более | 4 мВ |
| входная емкость, не более | 10 нФ |
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °С | |
| на пределе 2 нА | ± (1-10 1 + 2 пА) |
| на пределе 20 нА | ± (4-10'3 1 + 2 пА) |
| на пределе 200 нА | ±(3-10'3 1 + 200 пА) |
| на пределе 2 мкА | ±(2-10'3 1 + 200 пА) |
| на пределах 20 мкА; 200 мкА | : (1-КГ I • 20 нА) |
| на пределах 2 мА; 20 мА | : (1-КГ I • 2 мкА) |
| пределы допускаемой дополнительной погрешности измерения силы тока в интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределах 2 нА; 20 нА | ± (МО'4 1 + 200 фА)/°С |
| на пределах 200 нА; 2 мкА | : (2-КГ1 I • 20 п.Л) / С |
| на пределах 20 мкА; 200 мкА | : (1-10'' I • 2 н.Л) / С |
| на пределах 2 мА; 20 мА | : (2-К)'1 I -200 н.Л) / С |
| пределы воспроизведения выходного напряжения источника | |
| Keithley 2502 | ± 10 В; ± 100 В |
| Keithley 6482 | ± 10 В; ±30 В |
| максимальная сила выходного тока | 20 мА |
| пределы допускаемой основной погрешности воспроизведения напряжения U источника при температуре 23 ± 5 °С | |
| на пределе ± 10 В | ± (1,5-10 U ± 5 мВ) |
| на пределе ± 30/100 В | : (3-КГ 1 • 50 мВ) |
| пределы допускаемой дополнительной погрешности воспроизведег U источника в интервалах температур от 0 до 18 °С и от 28 до 50 °( на пределе ± 10 В на пределе ± 30/100 В | шя выходного напряжения ________............................................................... ________......................................................................... |
| пределы допускаемой основной погрешности измерения силы тока I на аналоговых выходах 1 при температуре 23 ± 5 °С | |
| на пределе 2 нА | ±(6-10'21± 18 пА) |
| на пределе 20 нА на пределе 200 нА на пределе 2 мкА | : (3-10'; 118 п.Л) ±(6-10'21± 1,8 нА) : (3-10'; 11.8 н.Л)............................................. |
| на пределе 20 мкА | : (6-10'; I • 180 н.Л) |
| на пределе 200 мкА | : (2.5-10": I • 180 нА) |
| на пределе 2 мА | : (6-10'; 118 мк.Л) |
| на пределе 20 мА | : (2.5-10": I • 18 мк.Л) |
| пределы допускаемой дополнительной погрешности измерения силы тока I на аналоговых выходах в интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределе 2 нА | ±(3-10'31± 1,4 пА)/°С |
| на пределе 20 нА | : (1-1-10'' I • 1.4 п.Л)/ С |
| на пределе 200 нА на пределе 2 мкА на пределе 20 мкА | : (3-КГ I • 80 п.Л)/ С ±(1,Н0'3 1 + 80 пА)/°С : (3-КГ I • 8 н.Л)/ С |
| на пределе 200 мкА | : (1.1-КГ I • 8 н.Л) / С |
| на пределе 2 мА | : (3-КГ I • 800 н.Л)/ С |
| на пределе 20 мА | : (1.1-КГ I • 800 н.Л) / С |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| габаритные размеры | |
| ширина высота глубина | 213 мм 89 мм 370 мм |
| масса, не более | 4,8 кг |
примечание 1. напряжение на аналоговом выходе пропорционально измеряемой силе тока и имеет противоположную полярность, пределы по силе тока соответствуют напряжению 10 В
| потребляемая мощность от сети 220 В / 50 Гц, не более Keithley 2502 Keithley 6482 | 60 В-А 50 В-А |
| рабочие условия применения | группа 3 ГОСТ 22261-94 |
| температура окружающей среды относительная влажность воздуха при температуре до 35 °C | от 0 до 50 °С до 70 % |
| температура хранения и транспортирования (без конденсата) | от - 25 до + 65 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | количество |
| Пикоамперметр с источником напряжения двухканальный Keithley 2502 / Keithley 6482 | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Адаптер Triax-BNC для модели Keithley 6482 (для модели Keithley 2502 заказывается дополнительно) | 2 шт. |
| Компакт-диск CD с документом User’s Manual | 1 шт. |
| Пикоамперметры с источником напряжения двухканальные Keithley 2500, 2502. Краткое руководство пользователя. 2500-900-01/R (на компакт-диске) | 1 шт. |
| Пикоамперметры с источником напряжения двухканальные Keithley 6482. Краткое руководство пользователя. 6482-901-01/R (на компакт-диске) | |
| Пикоамперметры с источником напряжения двухканальные Keithley 2502, 6482. Методика поверки. KI-2502-6482-2014 | 1 шт. |
осуществляется по документу KI-2502-6482-2014 «Пикоамперметры с источником напряжения двухканальные Keithley 2502, Keithley 6482», утвержденному ФГУП «ВНИИМС» 28.03.2014 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор силы постоянного тока | калибратор-измеритель напряжения и силы |
| относительная погрешность воспроизведения силы постоянного тока 1,9 нА; 19 нА; 190 нА; 1,9 мкА не более ± 0,2 %; 19 мкА не более ± 0,07 %; 190 мкА; 1,9 мА; 19 мА не более ± 0,03 % | тока Keithley 6430 относительная погрешность воспроизведения силы постоянного тока от 1,9 нА до 19 мА не более ± 0,2 % |
| калибратор универсальный Fluke 9100 относительная погрешность воспроизведения силы постоянного тока 19 мкА не более ± 0,07 %; 190 мкА; 1,9 мА; 19 мА не более ± 0,02 % |
| вольтметр постоянного напряжения | мультиметр цифровой Keithley 2001 |
| относительная погрешность измерения | относительная погрешность измерения |
| напряжения | постоянного напряжения |
| от 9 до 10 В не более ± 0,02 % | от 9 до 10 В не более ± 0,0033 % |
| 30 В; 100 В не более ± 0,04 % | 30 В не более ± 0,0058 % |
| 100 В не более ± 0,0044 % |
Методы измерений изложены в разделах 2-4 руководств пользователя 2500-900-01R и 6482-901-01R.
Нормативные документы, устанавливающие требования к пикоамперметрам с источником напряжения двухканальным Keithley 2502, Keithley 6482
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 30 А.
ГОСТ 8.027-2001. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
