| Номер в госреестре | 57180-14 |
| Наименование СИ | Измерители тепловой (инфракрасной) облученности |
| Обозначение типа СИ | ТКА-ИТО |
| Изготовитель | Общество с ограниченной ответственностью"Научно-техническое предприятие"ТКА", (ООО "НТП "ТКА"), г. Санкт-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 04.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители тепловой (инфракрасной) облучённости «ТКА-ИТО» (далее - измерители) предназначены для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения.
Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока (облученности), с последующим масштабированием и индикацией результата измерения.
Повышение температуры внутри черного шара определяет пропорциональную облученности
[ие, усреднённую по углу 4 л (360 °) и времени экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля.
Фотоприёмный модуль содержит неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока измерителя выводятся значения измеренной облучённости, а также производится индикация температуры внутри чёрного шара и температуры окружающей среды.

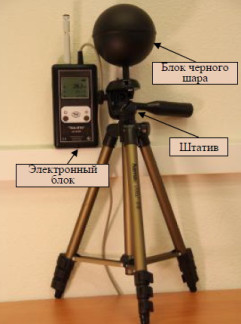

Внешний вид измерителя изображен на рис.1 Конструктивно измеритель состоит из блока черного Рис. 1 Вид измерителя ТКА-ИТО шара на штативе и электронного блока, в состав
которого входят устройство детектирования сигналов, устройство цифровой обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных и вычисляемых значений. Конструкция измерителей исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован, пломба находится в местах крепления задней крышки электронного блока.
Измеритель функционирует под управлением встроенного оригинального программного обеспечения (ПО), которое является неотъемлемой частью прибора. С помощью ПО производится сбор, обработка и представление измерительной информации, а также идентификация параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО измерителя «ТКА-ИТО» | HTIA-EU-T100-SE | V 1.00 | недоступен | - |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик, начиная с базовой версии V1.00, указанной в таблице 1, и выше.
| Наименование характеристики | Значение |
| 2 Диапазон измерений плотности теплового потока, Вт/м | от 10 до 3500 |
| Пределы допускаемой абсолютной погрешности измерений, Вт/м | ± (2,0 + 0,08ИВ)* |
| Время установления рабочего режима, мин, не менее | 15 |
| Время непрерывной работы измерителя, ч, не менее | 8 |
| Напряжение питания (постоянный ток), В | 7 - 9,6 |
| Потребляемая мощность, Вт, не более | 0,25 |
| Габаритные размеры, мм, не более: электронного блока блока черного шара (без штатива) | 135x70x24 400х100(D) |
| Масса, кг, не более электронного блока блока черного шара (без штатива) | 0,38 0,25 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа | от минус 20 до 55 65 ± 15 101,3 ± 15 |
| Средний срок службы, лет, | 7 |
| Средняя наработка на отказ, ч | 2000 |
* Примечание: ИВ - значение измеряемой величины (облучённости)
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на электронный блок в виде наклейки.
Измеритель тепловой (инфракрасной) облучённости «ТКА-ИТО» Батарея щелочная («алкалиновая») 6F22, типоразмер «Крона» Штатив
Индивидуальная потребительская тара Руководство по эксплуатации Паспорт
1 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз.
Методика поверки МП 2411-0105-2014
осуществляется по документу МП 2411-0105-2014 «Измеритель тепловой (инфракрасной) облучённости «ТКА - ИТО». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале 2014 г.
Основные средства поверки:
- калибратор температуры инфракрасный Fluke-4181, диапазон температуры от 100 °С до 500 °C, предел погрешности (0,004 • ta^^.+ 0,5), °С;
- линейка металлическая от 0 до 1000 мм по ГОСТ 427 - 56, погрешность 1 мм Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Измеритель тепловой (инфракрасной) облучённости «ТКА - ИТО». РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям «ТКА - ИТО»
1. ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
2. Федеральный закон Российской Федерации № 426-н «О специальной оценке условий труда» от 28.12.2013
3. Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы СанПиН 2.2.4.548-96
4. Технические условия ТУ 4215-009-16796024-2014
выполнение работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 721 |
| Поверителей | 8 |
| Актуальность данных | 18.11.2024 |
