Весы неавтоматического действия ACCULAB ATL, 57188-14

Назначение

Весы неавтоматического действия ACCULAB ATL (далее - весы) предназначены для определения массы.

Описание

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы модификаций ACCULAB ATL-80d4, ACCULAB ATL-80d4-I, ACCULAB ATL-120d4, ACCULAB ATL-120d4-I, ACCULAB ATL-220d4-I, ACCULAB ATL-420d3, ACCULAB ATL-620d3, ACCULAB ATL-150d3 оснащены ветрозащитной витриной.

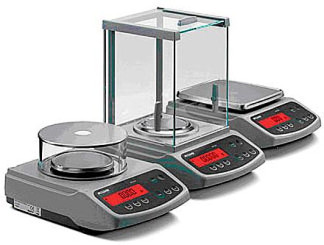

Общий вид весов показан на рисунке 1.

Принцип действия весов модификаций ACCULAB ATL-80d4, ACCULAB ATL-80d4-I, ACCULAB ATL-120d4, ACCULAB ATL-120d4-I, ACCULAB ATL-220d4-I, ACCULAB ATL-420d3, ACCULAB ATL-620d3, ACCULAB ATL-2200d2, ACCULAB ATL-2200d2-I, ACCULAB ATL-4200d2, ACCULAB ATL-4200d2-I, ACCULAB ATL-6200d2, ACCULAB ATL-6200d2-I, ACCULAB ATL-8200dl-I основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания.

Принцип действия весов модификаций ACCULAB ATL-150d3, ACCULAB ATL-820d2, ACCULAB ATL-6200d1, ACCULAB ATL-8200dl основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Весы оснащены интерфейсом связи RS232 для подключения различных периферийных устройств.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

Лист № 2 Всего листов 5

-    устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство установки нуля и уравновешивания тары (4.6.9);

-    устройство выборки массы тары (Т.2.7.4);

-    цифровое показывающее устройство с отличающимся делением (3.4.1);

-    полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) (только для модификаций ACCULAB ATL-80d4-I, ACCULAB ATL-120d4-I, ACCULAB ATL-220d4-I, ACCULAB ATL-2200d2-I, ACCULAB ATL-4200d2-I, ACCULAB ATL-6200d2-I, ACCULAB ATL-8200dl-I);

-    взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).

Весы имеют следующие режимы работы (4.20):

-    счетный режим;

-    вычисление процентных соотношений;

-    режим сравнения;

-    суммирование;

-    статистическая обработка.

Обозначение модификаций весов имеет вид ACCULAB ATL-X1X2-X3 где:

X1- условное обозначение максимальной нагрузки Max в г: 80, 120, 150, 220, 420, 620, 820, 2200, 4200, 6200, 8200.

X2- условное обозначение действительной цены деления шкалы: d4, d3, d2, d1.

X3- I обозначение весов c полуавтоматическим устройством юстировки чувствительности (для весов без полуавтоматического устройства юстировки чувствительности индекс отсутствует).

Класс точности, значение максимальной нагрузки Max, значение минимальной нагрузки Min, поверочный интервал е, действительная цена деления шкалы d, диапазон уравновешивания тары, диапазон температуры наносятся на маркировочную табличку весов.

Знак поверки наносится на корпус весов.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

место нанесения пломбы в виде наклейки

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и результатов измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со

Лист № 3 Всего листов 5

встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель юстировки (рис. 2).

Уровень защиты от преднамеренных и непреднамеренных воздействий «С» по МИ 3286-2010. Идентификация ПО осуществляется по номеру версии, который доступен для просмотра в меню пользователя. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Таблица 2

Таблица 3

Диапазон температуры, оС................................................................................................от +10 до +30

Диапазон уравновешивания тары..........................................................................................100% Max

Параметры электропитания от сети переменного тока:

напряжение, В................................................................................................................ 220 +10%;

частота, Гц.........................................................................................................................50±1.

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы ................................................................................................................................ 1 шт.

2.    Адаптер сетевого питания............................................................................................1 шт.

3.    Руководство по эксплуатации.....................................................................................1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе «Калибровка и юстировка» руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности E2, F1, F2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы неавтоматического действия ACCULAB ATL. Руководство по эксплуатации», раздел «Эксплуатация весов».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия ACCULAB ATL

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»

3.    Техническая документация фирмы-изготовителя

Лист № 5 Всего листов 5

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    выполнение государственных учетных операций;

-    осуществление мероприятий государственного контроля (надзора).
