Весы автомобильные тензометрические ВАТС, 57190-14

Назначение

Весы автомобильные тензометрические ВАТС (далее - весы) предназначены для определения массы груженого и порожнего автотранспорта.

Описание

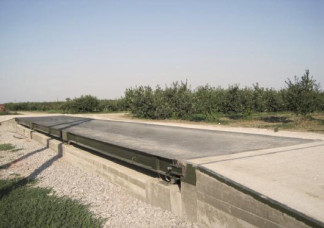

Конструктивно весы состоят из грузоприемной платформы (далее - ГПП), блока БАЦПИ-4/2 (аналогово-цифрового преобразователя и интерфейса) и блока обработки сигнала БОС ДСТ ВАТС.

Г рузоприемная платформа представляет собой конструкцию, состоящую из одного или нескольких, соединенных друг с другом модулей, один из которых опирается на

4 весоизмерительных тензорезисторных датчика, остальные модули, входящие в грузоприемную платформу - на 2 датчика. Таким образом, двухмодульные весы опираются на 6 датчиков, трехмодульные - на 8 датчиков, а четырехмодульные - на 10 датчиков.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого автомобиля в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора БОС ДСТ ВАТС.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS-485 для связи с периферийными устройствами (например: персональный компьютер, принтер, электронные регистрирующие устройства, дублирующее табло).

Весы выпускаются в следующих модификациях: ВАТС-15, ВАТС-20, ВАТС-30, ВАТС-40, ВАТС-60, ВАТС-80. Модификации отличаются максимальными и минимальными нагрузками весов, размерами и массой ГПП.

Знак поверки наносится на корпус БОС ДСТ ВАТС. Места пломбирования голографическими наклейками для защиты от несанкционированного доступа показаны на рисунке 4.

Рис. 4 - Места пломбирования БОС ДСТ ВАТС

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбированием двумя разрушающимися при вскрытии оригинальными голографическими наклейками, устанавливаемыми на крышки БОС ДСТ ВАТС и БАЦПИ-4/2.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным управлением». Защита от несанкционированного доступа к

настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 3286-2010 соответствует уровню «С».

Идентификация ПО (отображение номера версии) на дисплее индикатора БОС ДСТ ВАТС выполняется при включении весов. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Таблица 2

Особый диапазон температур:

-    для БОС ДСТ ВАТС, °С...........................................................................от +10 до +40

-    для блоков БАЦПИ-4/2, °С......................................................................от -30 до +40

-    для грузоприемного устройства, °С.............................................................от -30 до +40

Параметры электрического питания:

напряжение, В.....................................................................................187...242

частота, Гц............................................................................................49.51

потребляемая мощность, В» А..............................................................не более 100

Габаритные размеры ГПП, мм:

-    длина (в зависимости от кол-ва модулей ГПП)........................................6000 - 24000

-    ширина...................................................................................................3000

Масса одного модуля ГПП, не более, кг....................................................................3000

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на маркировочные таблички, расположенные на корпусе грузоприёмной платформы и на корпусе БОС ДСТ ВАТС.

Комплектность

Таблица 3

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки весов»).

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы автомобильные тензометрические ВАТС. Руководство по эксплуатации. ЭВ.ВА-01.00.00 РЭ», раздел 11 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к весам автомобильным тензометрическим ВАТС

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

3.    ТУ 4274-019-45081993-12 «Весы автомобильные тензометрические ВАТС». Технические условия.
