Весы автомобильные неавтоматического действия 2PC-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2, 57195-14

Назначение

Весы автомобильные неавтоматического действия 2РС-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2 (далее - весы) предназначены для определения массы тела через силу тяжести, воздействующую на это тело.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительными тензорезисторными датчиками в аналоговый (цифровой) электрический сигнал, изменяющийся пропорционально массе груза. Далее электрический сигнал с датчиков по кабельной сети поступает на вход весоизмерительного прибора (терминала), где переводится в единицы массы измеряемого груза и выводится на цифровое табло, или на вход многофункционального модуля, где преобразовывается в цифровую форму через цифровое процессорное устройство CPU-314 и передается в ПЭВМ для перевода в единицы массы и отображения на мониторе.

Конструктивно весы состоят из грузоприемного устройства (далее- ГПУ), состоящего из одной цельной платформы или платформы из двух модулей, узлов встройки весоизмерительных тензорезисторных датчиков и весоизмерительного прибора или многофункционального модуля. В весах применяются:

-    весоизмерительные тензорезисторные датчики С 16А фирмы «Hottinger Baldwin Messtechnik», Германия, госреестр № 20784-09;

-    многофункциональный модуль SIWAREX, модификации FTA с блоком питания 24 В PS-307 2A, CPU-314 фирмы «Siemens AG», Германия, госреестр № 50385-12;

-    прибор весоизмерительный WE2110 фирмы «Hottinger Baldwin Messtechnik», Германия, госреестр № 20785-09.

Весы выпускаются трех модификаций - 2РС-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2, отличающиеся между собой длиной грузоприемной платформы, при этом модификация 2РС-60ДА.18-2 имеет грузоприемную платформу, состоящую из двух модулей.

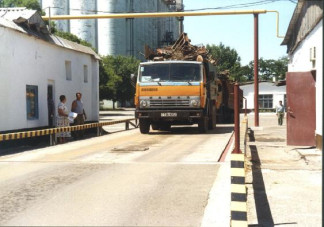

Общий вид весов представлен на рисунке 1. Общий вид многофункционального модуля и место нанесения пломб на рисунке 2. Общий вид прибора весоизмерительного WE2110 и место нанесения пломб на рисунке 3.

Рисунок 3. Общий вид прибора весоизмерительного WE2110 и место нанесения пове-рительного клемйа ( на специальную наклейку)

Программное обеспечение

Программное обеспечение SIWAREX FTA (далее - ПО) весов является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при его включении, а также указывается в паспорте на весы.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на фронтальной поверхности крышки модуля, предотвращающей доступ к переключателю защиты записи калибровочных данных. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя защиты записи калибровочных данных.

ПО прибора весоизмерительного WE2110 является встроенным. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на фронтальной поверхности специального винта Setup, под которым скрыта кнопка, после нажатия которой можно изменять калибровочные данные .

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности весов по ГОСТ OIML R76-1 - 2011...........................III (средний).

Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке указаны в таблиц 2.

Таблица 2 - Характеристики весов.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Габаритные размеры весовых платформ и масса весов приведены в таблице 3

Пределы допускаемой погрешности устройства установки на нуль Порог чувствительности (реагирование)

± 0,25 е. 1,4 е.

220 ± 10%; 50 ± 1. 10.

50 °С/ + 50 °С.

-    10 °С/ + 40 °С;

-    10 °С/ + 40 °С.

0,92.

10.

Электрическое питания весов:

-    напряжение переменного тока, В

-    частота, Гц

Потребляемая мощность не более, В-А Диапазон температур:

ГПУ весов - с датчиками С16А (п. 3.9.2.2 ГОСТ OIML R76-1 - 2011) весоизмерительных приборов:

-    модуля многофункционального SIWAREX, модификации FTA

-    прибора весоизмерительного WE2110

Вероятность безотказной работы весов за 2000 часов, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносят на заводскую табличку фотохимическим способом и на эксплуатационную документацию типографским способом.

Комплектность

1.    Весы автомобильные неавтоматического действия 2PC-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2

-    1 комплект*.

-    1 экземпляр.

-    1 экземпляр.

-    1 экземпляр.

2.    Руководство по эксплуатации

3.    Паспорт

4.    Руководство по эксплуатации прибора весоизмерительного * - поставляется одна из модификаций.

Поверка

осуществляется по методике, изложенной в приложении «ДА» ГОСТ OIML R76-1 - 2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания» Основные средства поверки:

- гири класса точности M1-2 по ГОСТ OIML R 111-1-2009 « Гири классов Е1; Е2, F1,

F2,M1; M1-2, M2, M2-3, M3 . Часть 1. Метрологические и технические требования».

Сведения о методах измерений

Методика измерений массы описана в разделе 9 «Порядок работы» документа ДЯД.791.091-02 РЭ «Весы автомобильные неавтоматического действия 2РС-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2. Руководство по эксплуатации».

Нормативные и технические документы, распространяющиеся на весы автомобильные неавтоматического действия 2РС-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2

1    ГОСТ OIML R76-1 - 2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерения

массы».

3    ТУ 4274-044-55961873-2013 «Весы автомобильные неавтоматического действия 2PC-60ДА.15, 2РС-60ДА.18, 2РС-60ДА.18-2. Технические условия».

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций.
