Весы вагонные Эталон-В, 57196-14

Назначение

Весы вагонные Эталон-В (далее — весы) предназначены для измерений массы железнодорожных вагонов, вагонеток и другого рельсового транспорта в статическом режиме.

Описание

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких (до четырех) взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Каждая секция представляет собой опорную металлическую раму с участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых или цифровых тензорези-сторных весоизмерительных датчика (далее — датчики). Секции устанавливаются на единый железобетонный фундамент или на металлическую опорную раму в нижнем строении железнодорожного пути.

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству напрямую или через соединительную коробку.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011), а при использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

Индикаторы, используемые в составе весов:

-    устройства весоизмерительные CI, модификации CI-200A, CI-5010A, CI-5200A, CI 6000A, изготовитель - фирма «CAS Corporation Ltd», Республика Корея;

-    приборы весоизмерительные WE, модификация WE2110, изготовители - фирма «Hottinger Baldwin Messtechnik GmbH», Германия и фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР;

Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:

-    датчики весоизмерительные тензорезисторные WBK, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея;

-    датчики весоизмерительные тензорезисторные С, модификация C16A, изготовители -фирма «Hottinger Baldwin Messtechnik GmbH», Германия и фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР;

-    датчики весоизмерительные тензорезисторные ZS, модификация ZSFY, изготовитель -фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», КНР;

-    датчики весоизмерительные тензорезисторные HM9B, HM9A, BM14K, HM14H, изготовитель - фирма «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР.

Терминалы и цифровые датчики, используемые в составе весов совместно:

-    приборы весоизмерительные DIS2116 и датчики весоизмерительные тензорезисторные С, модификация C16i, изготовитель - фирма «Hottinger Baldwin Messtechnik GmbH», Германия.

-    терминалы весоизмерительные CI, NT, модификации CI-201D или NT-580D, и датчики весоизмерительные тензорезисторные WBK-D, изготовитель фирма «CAS Corporation Ltd», Республика Корея.

Лист № 2 Всего листов 7

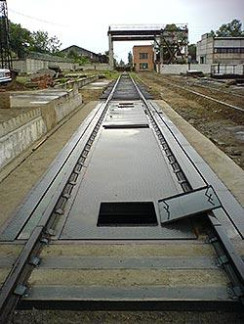

Общий вид ГПУ весов представлен на рисунке 1. Общий вид электронных весоизмерительных устройств представлен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары: устройство компенсации массы тары для устройств WE2110, устройство выборки массы тары — для других устройств (T.2.7.4.1);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

Лист № 3 Всего листов 7

-    устройство индикации отклонения от нуля — при использовании устройств весоизмерительных CI, терминалов весоизмерительных CI, NT (4.5.5);

-    показывающее устройство с расширением — при использовании электронных весоизмерительных устройств DIS2116 (Т.2.6).

Модификации весов имеют обозначения вида: Эталон-В-[1]-[2]-[3], где,

[1]    — условное обозначение максимальной нагрузки Мах:

030 - 30т;

100 - 100т;

150 - 150т;

200 - 200т.

[2]    — количество секций ГПУ

[3]    — тип используемых датчиков:

1    - WBK;

2    - C16A;

3    - ZSFY;

4    - C16i;

5    - WBK-D;

6    - BM14K;

7    - HM14H;

8    - HM9B;

9    - HM9A.

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e, диапазон температуры наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе (терминале) весов.

Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-

485.

Знак поверки наносится на корпус электронного весоизмерительного устройства.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 3 - 6.

Место пломбировки мастикой в пломбировочной чашке 4    Г

Пломбировка переключа-    Пломбировка Пломбировка соединения

теля режима настройки    корпуса    с датчиком

Рисунок 5 — Схема пломбировки с помощью разрушаемых наклеек прибора весоизмерительного WE2110

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

-    при использовании в весах устройств весоизмерительных CI или FT — переключатель режима настройки, расположенный внутри пломбируемого корпуса;

-    при использовании в весах приборов WE2110 или DIS2116 —переключатель настройки, пломбируемый с помощью разрушаемой наклейки;

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО отображаются на дисплее весоизмерительного устройства при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО_

Технические характеристики

Метрологические характеристики приведены в таблицах 2-4. Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3- Метрологические характеристики однодиапазонных весов

Таблица 4 - метрологические характеристики многодиапазонных весов

Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011) для ГПУ, оС:

-    при использовании датчиков HM9B, HM9A, BM14K, HM14H.. от минус 30 до плюс 40

-    при использовании датчиков WBK, WBK-D................................от минус 40 до плюс 40

-    при использовании датчиков С16А...............................................от минус 50 до плюс 50

-    при использовании датчиков С 16i.................................................от минус 40 до плюс 50

-    при использовании датчиков ZSFY...............................................от минус 40 до плюс 50

Диапазон температуры (п. 3.9.2.1 ГОСТ OIML R 76-1-2011) для индикатора (терминала), оС:

.......................................................................................................................... от минус 10 до плюс 40.

Параметры электропитания от сети переменного тока:

напряжение, В................................................................................................................ 220 +10%%;

частота, Гц.........................................................................................................................50±1.

Параметры электропитания от встроенной аккумуляторной батареи при использовании устройств CI-200A, CI-201D:

номинальное напряжение, В.................................................................................................6,0.

Параметры электропитания от внешнего источника постоянного напряжения при использовании прибора WE2110:

напряжение, В..........................................................................................................от 12 до 24.

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы......................................................................................................................................1 шт.

Руководство по эксплуатации............................................................................................1 экз.

Паспорт.................................................................................................................................1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 8.2.2 руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы автомобильные Эталон-В. Руководство по эксплуатации», раздел 8 «Использова-

Лист № 7 Всего листов 7

Нормативные и технические документы, устанавливающие требования к весам вагонным Эталон-В

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-002-10119009-2013 «Весы вагонные Эталон-В. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
