Государственный реестр средств измерений

Весы настольные электронные для определения массы и стоимости продуктов ВР 4149, 57198-14

57198-14
Весы настольные электронные для определения массы и стоимости продуктов ВР 4149 (далее - весы) предназначены для статического измерения массы.
Документы
Карточка СИ
Номер в госреестре 57198-14
Наименование СИ Весы настольные электронные для определения массы и стоимости продуктов
Обозначение типа СИ ВР 4149
Изготовитель ОАО "Тулиновский приборостроительный завод "ТВЕС", с.Тулиновка
Год регистрации 2014
Срок свидетельства 21.04.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Весы настольные электронные для определения массы и стоимости продуктов ВР 4149 (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровой дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея.

Весы выпускаются в следующих модификациях: ВР4149-10; ВР 4149-11; ВР4149-12; ВР 4149-13; ВР4149-14; ВР 4149-15.

Информация о массе взвешиваемого груза по защищенному интерфейсу RS-232 может быть передана на внешнее устройство (персональный компьютер).

Условное обозначение весов имеет следующий вид: ВР 4149-ХХ-А-И, где: ХХ - наибольший предел взвешивания;

[А] - автономный источник питания;

[И] - наличие интерфейса.

Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство установки по уровню (Т.2.7.1);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулём (Т.2.7.3);

-    устройство уравновешивания тары (Т.2.7.4.1);

-    многоцелевое использование показывающих устройств (4.4.4);

-    запоминающее устройство (4.4.6).

Весы имеют следующие функции:

-    суммирование последовательно взвешиваемых масс;

-    вычисление стоимости товара по массе и по цене;

-    калькулятор;

-    энергонезависимую память;

-    режим автоматического определения стоимости товара;

-    возможность суммирования цен последовательно взвешиваемых товаров.

Весы выпускаются с люминесцентной или жидкокристаллической индикацией.

Весы с расширенными функциональными возможностями могут поставляться с интерфейсом RS-232 для передачи данных на персональный компьютер.

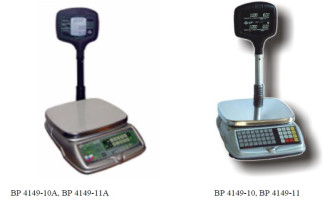

Общий вид весов показан на рисунке 1.

Места расположения пломб весов ВР 4149-10, ВР 4149-11

Места расположения пломб весов ВР 4149-10 А, ВР 4149-11А

Программное обеспечение ПО является встроенным и делится на метрологически значимое и метрологически незначимое.

Идентификационные данные программного обеспечения (ПО) весов приведены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обес-печения(кон-трольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентифика

тора

программного

обеспечения

Программное обеспечение весов ВР 4149-ХХ-И

ВРу393

v393

EACD

CRC-16

Программное обеспечение весов ВР 4149-ХХ-А-И

А62.01

01

С00В

CRC-16

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя. Кроме того, пломбируется корпус и боковая панель корпуса весов. Места расположения пломб представлены на рисунке 2. Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, проводившей поверку; индивидуальный знак поверителя; год проведения поверки.

Номер версии, цифровой индентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 соответствует уровню «С».

Технические характеристики

По метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значения нормируемых метрологических характеристик.

Метрологические и технические характеристики весов приведены в таблице 2.

Обозначение

модификации

Мах,

кг

Min,

кг

е=d , г

Число поверочных делений, n

Интервалы взвешивания, кг

Пределы допускаемой абсолютной погрешности при поверке (mpe), г

ВР 4149-10 ВР 4149-10А ВР 4149-12 ВР 4149-14

2/6

0,02

1

2000

От 0,02 до 0,5 включ.

± 0,5

Св. 0,5 до 2,0 включ.

± 1,0

2

3000

Св. 2,0 до 4,0 включ.

± 2,0

Св. 4,0 до 6,0 включ.

± 3,0

ВР 4149-11 ВР 4149-11А ВР 4149-13 ВР 4149-15

6/15

0,04

2

3000

От 0,04 до 1,0 включ.

± 1,0

Св. 1,0 до 4,0 включ.

± 2,0

Св. 4,0 до 6,0 включ.

± 3,0

5

3000

Св. 6,0 до 10,0 включ.

± 5,0

Св. 10,0 до 15,0 включ.

± 7,5

Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.

Класс точности по ГОСТ OIML R 76-1-2011 Число значащих цифр индикации:

средний (III)

от 4 до 5 от 5 до 6 от 6 до 7

от 10 до 40 от 30 до 80

от 187 до 242 от 49 до 51

6

1,5

410х350х5400

330х300х520

310х370х580

5,2

3.5 6,4

6.6

-    массы

-    цены за 1 кг

-    стоимости

Условия эксплуатации весов:

-    диапазон температур, °С (п. 3.9.2.2 ГОСТ OIML R 76-1-2011)

-    относительная влажность воздуха, %

Параметры электрического питания от сети переменного тока:

-    напряжение, В

-    частота, Гц

Параметры электрического питания от источника постоянного тока (аккумулятор):

-    напряжение, В

Параметры электрического питания от внутреннего источника питания (батарейки типоразмеров АА, С):

-    напряжение, В

Электромагнитная совместимость по ГОСТ Р 50267.0.2-2005. Габаритные размеры весов, мм:

-    ВР4149-10, ВР4149-11, ВР4149-10 А, ВР4149-11А

-    ВР4149-12, ВР4149-13,

-    ВР 4149-14, ВР4149-15 Масса, кг, не более:

-    ВР4149-10, ВР4149-11

-    ВР4149-10А, ВР4149-11А

-    ВР4149-12, ВР 4149-13

-    ВР41449-14,ВР 4149-15

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.

Комплектность

Весы в сборе

1 шт. 1 экз. 1 шт. 1 шт.

Руководства по эксплуатации (РЭ)

Кабель интерфейсный для модификаций в обозначении с индексом «И»

Адаптер сетевого электрического питания для весов с индексом «А»

Поверка

осуществляется согласно приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 1.3 руководства по эксплуатации на весы.

Основные средства поверки- гири КТ М1 в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Сведения о методах измерений

приведены в документе «Весы настольные электронные для определения массы и стоимости продуктов ВР 4149» Руководство по эксплуатации» раздел 2.4.

Нормативные и технические документы, устанавливающие требования к весам настольным электронным для определения массы и стоимости продуктов ВР 4149

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовки товаров.
