| Номер в госреестре | 57199-14 |
| Наименование СИ | Датчики весоизмерительные |
| Обозначение типа СИ | М5023 |
| Изготовитель | ООО НПП "Метра", г.Обнинск |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2024 |
| МПИ (интервал между поверками) | 1 год |

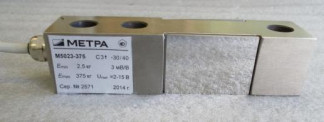

Датчики весоизмерительные М5023 (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерения не применяются.
Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал. Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.
Вид нагрузки датчика: поперечный сдвиг.
Модификации датчиков отличаются максимальной нагрузкой - М5023-375, М5023-550, М5023-750, М5023-1100, М5032-1500, пределами допускаемой погрешности.
Лист № 2 Всего листов 4
Маркировка датчиков производится на фирменной наклейке, на которой нанесено
- знак утверждения типа
- торговая марка изготовителя;
- модель весоизмерительного датчика;
- класс точности по ГОСТ Р 8.726-2010;
-предельные значения температуры, °С
- максимальная нагрузка Emax;
- напряжение питания;
- серийный номер;
- год выпуска.
1. Класс точности по ГОСТ Р 8.726-2010 ....................................................С3
2. Доля от пределов допускаемой погрешности весов, pLC...............................0,7
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
| Нагрузка, кг | Пределы допускаемой погрешности (mpe), кг |
| от 0 до 500v включ. | ± 0,35 v |
| св. 500v до 2000v включ. | ± 0,7 v |
| св. 2000v | ± 1,05 v |
4. Обозначение по влажности.................................................................CH
5. Номинальный относительный выходной сигнал, мВ/В...................3,0 ± 0,25 %
6. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
7. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг, не более...................................................................0,7 mpe
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
8. Значение входного сопротивления датчиков, Ом.................................370 ± 20
9. Значение выходного сопротивления датчиков, Ом................................350 ± 3
10. Предельные значения температуры, °С...........................от минус 30 до + 40
11. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) и невозврат выходного сигнала при возврате к минимальной нагрузке (DR) приведены в таблице 2.
Таблица 2
| Максимальное число поверочных интервалов nmax | 3000 |
| Максимальная нагрузка, Emax, кг | 375, 550, 750, 1100, 1500 |
| Минимальный поверочный интервал vmin, кг | Emax /10000 |
| Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг | Emax /6000 |
12. Габаритные размеры и масса датчиков приведены в таблице 3 Таблица 3
| Максимальная нагрузка ^max^ кг | Габаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 375, 550, 750, 1100, 1500 | 131,0 | 32,0 | 32,0 | 1,0 |
13. Напряжение питания, В.............................................................от 2 до 15
14. Предел допустимой нагрузки ELim, % от Emax........................................... 125
15. Материал упругого элемента.......................................нержавеющая сталь
16. Вероятность безотказной работы за 2000 ч.............................................0,9
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.
Датчик - 1 шт.
Руководство по эксплуатации. НПКМ 451.001 РЭ - 1 экз.
осуществляется согласно ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования Методы испытаний. Приложение В. Методика поверки».
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным М5023
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
