| Номер в госреестре | 57205-14 |
| Наименование СИ | Машины испытательные электромеханические |
| Обозначение типа СИ | WDW |
| Изготовитель | "Jinan Testing Equipment IE Corporation Yinfeng Group", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 18.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины испытательные электромеханические WDW Назначение средства измерений
Машины испытательные электромеханические WDW (далее - машины) предназначены для совместных измерений силы и деформации образцов с целью определения зависимости между ними при механических испытаниях пластмасс, металлов и других материалов на растяжение, сжатие и изгиб.
Принцип работы машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу, и его деформации. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Измерение деформации в диапазоне до 10 мм производится посредством экстензометра, путем преобразования деформации упругого элемента экстензометра тензометрическим датчиком в пропорциональный электрический сигнал. Измерение и контроль скорости перемещения траверсы путем преобразования величины углового отклонения ротора электродвигателя посредством оптического преобразователя. Количество электрических импульсов от оптического преобразователя пропорционально перемещению траверсы, а количество импульсов в единицу времени - ее скорости. Электрические сигналы с датчиков силы, экстензометра и оптического преобразователя обрабатываются компьютерной системой управления, поставляемой совместно с пакетом программного обеспечения (ПО).

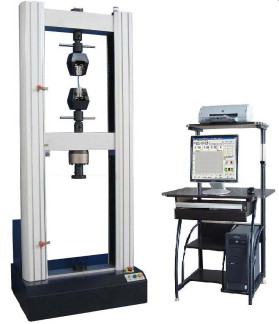

Конструктивно машины состоят из нагружающего устройства, серводвигателя переменного тока с приводом, системы измерения и контроля. Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя колоннами, с ходовым винтом и подвижной траверсой, на которой установлен тензометрический датчик силы.
Для предотвращения несанкционированного доступа к метрологически важным конструктивным узлам машины пломбируются крышка траверсы и задняя крышка системного блока персонального компьютера с установленной платой аналого-цифрового преобразования измерительных и управляющих сигналов.
Машины выпускаются в различных модификациях, отличающихся диапазонами измерения нагрузки, скоростей нагружения и перемещения траверсы и имеющих обозначение WDW -Н, где:
WDW - обозначение типа;
Н - наибольший предел измерения силы, кН.
Машины имеют внешнее программное обеспечение (ПО). ПО предназначено для обработки результатов измерений силы, перемещений и деформации, отображения их на мониторе аппаратно-программного комплекса, сохранения и печати результатов измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С». Проверка целостности ПО осуществляется путем расчета контрольной суммы GUID и сравнения ее с опубликованным значением. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1. Для защиты программного обеспечения от непреднамеренных и преднамеренных изменений настроек машины предусмотрена авторизация пользователей программными средствами. Доступ пользователя к настройкам программы возможен лишь при правильном вводе имени и пароля.
| Идентифика- | Номер | Цифровой | Другие | Алгоритм |
| ционное | версии | идентификатор | идентифи- | вычисления |
| наименование | ПО | ПО | кационные | цифрового |
| ПО | данные | идентифика- | ||
| тора ПО | ||||
| MaxTest | 6.2 | F0DB8690-B600-452A-8B4C-BF92D9E1B6FD | - | GUID |
аблица 2
| Наименование характеристики | Машина испытательная электромеханическая WDW | |||||||||||
| WDW- 0,5 | WDW- 1 | WDW- 2 | WDW- 3 | WDW- 5 | WDW- 10 | WDW- 50 | WDW- 100 | WDW- 200 | WDW- 250 | WDW- 300 | WDW- 600 | |
| Наибольшая предельная нагрузка (F), кН | 0,5 | 1 | 2 | 3 | 5 | 10 | 50 | 100 | 200 | 250 | 300 | 600 |
| Диапазон измерений силы, % от F | от 2 до 100 | |||||||||||
| Пределы допускаемой относительной погрешности при измерении силы, % | ±1,0 (±0,5 по заказу) | |||||||||||
| Диапазон измерений деформации, мм | от 0,2 до 10,0 | |||||||||||
| Номинальная база измерения деформации, мм | 50 | |||||||||||
| Пределы допускаемой приведенной погрешности при измерении деформации, % от верхнего предела измерений | ±1,0 (±0,5 по заказу) | |||||||||||
| Диапазон измерений перемещения траверсы, без учета захватов, мм, не менее | 1075 | 1400 | 1500 | |||||||||
| Дискретность показаний перемещения траверсы, мм | 0,001 | |||||||||||
| Пределы допускаемой относительной погрешности при измерении перемещений траверсы, % | ±1,0 (±0,5 по заказу) | |||||||||||
| Диапазон скоростей нагружения, мм/мин | от 0,005 до 500 | от 0,025 до 250 | ||||||||||
| Расстояние между колоннами, мм | 420 | 570 | 570 | 590 | 590 | 590 | 650 | |||||
| Габаритные размеры силовой рамы (длина х ширина х высота), мм, не более | 780x500x1737 | 970x650x2050 | 1070x750x2400 | 1320x 840x 2500 | ||||||||
| Масса силовой рамы, кг, не более: | 140 | 600 | 700 | 1300 | 1350 | 1800 | ||||||
| Наименование характеристики | Машина испытательная электромеханическая WDW | ||||
| WDW- WDW- WDW- WDW- WDW- WDW- 0,5 1 2 3 5 10 | WDW- WDW- 50 100 | WDW- WDW- 200 250 | WDW- 300 | WDW- 600 | |
| Электрическое питание от сети переменного тока с параметрами: Напряжение питания, В Частота, Гц | 380±10% от 49 до 51 | ||||
| Потребляемая мощность, кВт | 1 | 2,0 | 2,5 | 4,0 | 7,0 |
| Рабочие условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность окружающего воздуха, %, не более - изменение температуры окружающей среды за время одного цикла нагружения, °С, не более | от 10 до 35 80 2 | ||||
| Сведения о надежности: - средняя наработка на отказ, ч, не менее - средний полный срок службы, лет, не менее | 10000 15 | ||||
наносится печатным способом в левом верхнем углу титульного листа Руководства по эксплуатации и графическим методом на табличку, закрепляемую на лицевой стороне корпуса машины, рядом с ручными органами управления.
Комплектность машин приведена в таблице 3. Таблица 3
| Наименование | Кол-во, шт. | Примечание |
| Машина, в том числе: -устройство нагружающее (силовая рама) -сервопривод - энкодер фотоэлектрический - силоизмерительный датчик - панель ручного управления - высокотемпературная печь | 1 | по заказу |
| Экстензометр | 1 | по заказу |
| Приспособление для испытаний на изгиб | 1 компл | |
| Приспособление для испытаний на растяжение | 1 компл. | |
| Приспособление для испытаний на сжатие | 1 компл. | |
| Персональный компьютер | 1 | |
| Инструменты | 1 компл. | |
Программное обеспечение | 1 | На диске |
| Силовая рама модели WDW-ХХ. Руководство по эксплуатации | 1 | |
| Программное обеспечение модели WDW-ХХ. Руководство по использованию. | 1 | |
| Упаковочная ведомость | 1 | |
| МП 92-233-2013 «ГСИ. Машины испытательные электромеханические WDW. Методика поверки». | 1 |
осуществляется по документу МП 92-233-2013 «ГСИ. Машины испытательные электромеханические WDW. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 24 февраля 2014 г.
Перечень эталонов, используемых при поверке:
- динамометры эталонные 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5=0,12 %;
- тензокалибратор, диапазон воспроизводимых перемещений от 0 до 10 мм, 2-го разряда по ГОСТ 8.543-86;
- меры длины концевые плоскопараллельные номинального размера от 2 до 10 мм
3 класса по ГОСТ 9038-90;
- дальномер лазерный, диапазон измерений от 0,05 до 2 м, абсолютная погрешность измерений в диапазоне ±(1+0,0257) мм, где l в м.
Методика измерений представлена в разделе 4 документа «Автоматизированное электромеханическое универсальное испытательное устройство. Программное обеспечение модели WDW-ХХ. Руководство по использованию».
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим WDW
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации.
3 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
4 Техническая документация Jinan Testing Equipment IE Corporation Yinfeng Group.
Китай.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 176 |
| Поверителей | 24 |
| Актуальность данных | 18.09.2024 |
