Пресс испытательный MEGA 110-200 D, 57206-14

Назначение

Пресс испытательный MEGA 110-200 D (далее пресс) предназначен для измерения нагрузки (усилий) при проведении механических испытаний образцов бетонов и других строительных материалов на сжатие.

Описание

Принцип действия пресса основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.

Пресс состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, силоизмерителя и системы управления, которые обеспечивают измерения силы при деформации образцов испытуемых материалов. Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока регулирования для обработки измерительной информации и управления нагружающим устройством.

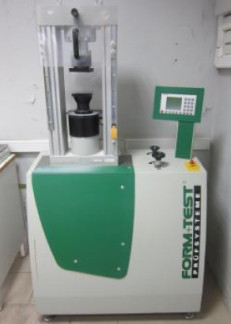

Внешний вид пресса испытательного представлен на рисунке 1.

Технические характеристики

Диапазон измерения нагрузки (усилий), кН    от 1 до 100 Предел допускаемой погрешности измерения нагрузки (усилий)

при прямом ходе, от измеряемой нагрузки, %    ± 1

Высота рабочего пространства, не менее, мм    100

Максимальный ход поршня, не менее, мм    50 Габаритные размеры, мм, не более

-    в рабочем состоянии 1800 х 1050 х 500 Масса, не более, кг    260 Условия эксплуатации

-    диапазон рабочих температур, °С от плюс 15 до плюс 35 -относительная влажность, не более, %    80

Электрическое питание от сети переменного тока:

-    напряжение, В    3х400

-    частота, Гц    50 Потребляемая мощность, не более, кВт    1,5 Средний срок службы, не менее, лет    15

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус пресса в виде таблички (шильдика).

Комплектность

1.    Пресс испытательный MEGA 110-200 D - 1 шт.

2.    Руководство по эксплуатации - 1 экз.

3.    Методика поверки - 1 экз.

Поверка

осуществляется в соответствии с документом МП 57206-14 «Пресс испытательный MEGA 110-200 D. Методика поверки», утвержденным ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б. А. Дубовикова» 26.11.2013 г.

Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009 DK-C-10-0,5 (1-10)кН, ПГ ± 0,12 %; DK-С-100-0,5 (10-100) кН, ПГ ± 0,12 %.

Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к прессу испытательному MEGA 110-200 D

1.    ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».

2.    ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам».

3.    ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций».

4.    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

5.    Техническая документация фирмы «FORM+TEST Seidner+Co. GmbH», Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
