Трансформаторы тока ТНДМ-110, 57217-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТНДМ-110 Назначение средства измерений

Трансформатор тока ТНДМ-110 (далее - трансформатор) предназначен для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты.

Описание

Принцип действия трансформатора тока основана на явлении электромагнитной индукции. При подключении первичной обмотки к источнику переменного тока в витках этой обмотки протекает переменный ток, который создаёт в магнитопроводе переменный маг-нитопоток. Замыкаясь в магнитопроводе, этот поток пронизывает обе обмотки индуцируя, в них ЭДС.

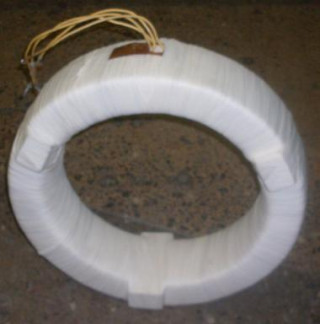

Конструктивно трансформатор тока ТНДМ-110 выполнен в виде тороида. Роль первичной обмотки трансформатора тока выполняет высоковольтный ввод масляного выключателя или силового трансформатора. Вторичная обмотка размещается на тороидальном сердечнике. Вторичная обмотка подключена к клеммным выводам, закреплённым на изолированном боковом фланце.

Технические характеристики

Номинальное значение первичного тока, А    1000

Номинальный вторичный ток, А    5

Номинальное первичное напряжение, кВ    110

Номинальная частота, Гц    50

Номинальный коэффициент трансформации трансформатора    1000/5 Количество вторичных обмоток:

-для измерений и защиты    2

Класс точности вторичной обмотки, предназначенной для измерений    0,5

Класс точности вторичной обмотки, предназначенной для защиты    10Р Номинальная предельная кратность вторичных обмоток,

предназначенных для защиты,    24

Номинальная мощность нагрузки, ВА    30

Номинальная мощность нагрузки обмотки для цепей защиты, ВА    30 Габаритные размеры, мм, не более 580х80х150

Масса, кг, не более    60

Климатическое исполнение по ГОСТ 15150-69    У3 Средняя наработка на отказ, ч, не менее 100000

Средний срок службы, лет, не менее    30

Знак утверждения типа

наносят на эксплуатационные документы, на титульный лист паспорта.

Комплектность

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень средств измерений, применяемых при поверке:

-    Государственный рабочий эталон единицы коэффициента и угла масштабного преобразования синусоидального тока 1 разряда, трансформатор тока ИТТ3000.5;

-    прибор сравнения КНТ-03, погрешность по току от ± 0,03 % до ± 0,001 %.

Сведения о методах измерений

проводятся в соответствии с эксплуатационной документацией.

Нормативные и технические документы, устанавливающие требования к трансформатору тока ТНДМ-110:

-    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

Рекомендации к применению

при выполнении работ и оказанию услуг по обеспечению единства измерений.

Всего листов 3
