| Номер в госреестре | 57219-14 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ЦИВР.464972.001 |
| Изготовитель | ОАО "НПО "Лианозовский электромеханический завод" (ЛЭМЗ), г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекс автоматизированный измерительно-вычислительный ЦИВР.464972.001 (далее - комплекс) предназначен для измерений радиотехнических характеристик активных и пассивных антенн в режиме излучения и приема методом ближней зоны в частотной области.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в ближней зоне. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из сканера механического планарного с устройством для крепления антенны-зонда, опорно-поворотного устройства, комплекта антенн-зондов, анализатора цепей, антенны измерительной рупорной, комплекта устройств управления и обработки (рабочее место оператора и стойка с измерительной аппаратурой).
Сканер механический планарный предназначен для пространственного перемещения антенны-зонда в системе координат (X, Y) вблизи апертуры испытываемой антенны.
Опорно-поворотное устройство предназначено для установки плоскости апертуры испытываемой антенны в плоскость сканирования.
Комплект антенн-зондов состоит из восьми антенн. Каждая антенна-зонд исполнена в виде открытого конца волновода соответствующего сечения.
Анализатор цепей предназначен для измерений отношений амплитуд и разности фаз опорного и зондирующего сигналов (т.е. комплексного коэффициента передачи системы «испытываемая антенна -антенна-зонд»).
Зондирующий сигнал - это сигнал, подаваемый с выхода анализатора цепей на вход испытываемой антенны, излучаемый ею, далее принимаемый антенной-зондом и поступающий на вход анализатора цепей.
Результат измерений комплексного коэффициента передачи системы «испытываемая антенна -антенна-зонд» передается на вход комплекта устройств управления и обработки, где после его обработки получают значения радиотехнических характеристик испытываемой антенны.
Для реализации измерений коэффициента усиления антенн методом замещения в состав комплекса входит антенна измерительная П6-23М.
Внешний вид комплекса приведен на рисунках 1 - 5.
Место размещения знака утверждения типа приведено на рисунке 5. Схема пломбировки от несанкционированного доступа приведена на рисунке 6.

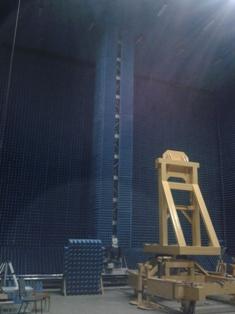

1 - сканер механический планарный с устройством для крепления антенны-зонда
(N1 м
2 - опорно-поворотное устройство
Рисунок 1 - Внешний вид комплекса
1 - сканер механический планарный с устройством для крепления антенны-зонда
2 - устройство для крепления антенны-зонда
Рисунок 2 - Внешний вид комплекса
У
1 - рабочее место оператора
2 - стойка с измерительной аппаратурой
Рисунок 5 - Внешний вид комплекса. Комплект устройств управления и обработки
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработка результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;
- представление радиотехнических характеристик испытываемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик испытываемой антенны.
Программное обеспечение комплекса работает под управлением операционной системы Windows XP.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационно е наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Vector.exe | 2.5 | FB62E4856D09C5B87 C991DC1B140FEEB | MD5 |
| AfrViewRW.exe | 2.8 | 6B32EC3FB6D36CD9 4220D349F26EE263 | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики комплекса приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 0,9 до 12,0 |
| Пределы допускаемой абсолютной погрешности измерений амплитудного распределения электромагнитного поля при доверительной вероятности Р = 0,95 до относительного уровня, дБ: - минус 10 дБ | ± 0,6 |
| - минус 20 дБ | ± 1,0 |
| - минус 30 дБ | ± 1,4 |
| - минус 40 дБ | ± 1,8 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при доверительной вероятности Р = 0,95 и относительном уровне амплитудного распределения: - минус 10 дБ | ± 6,0° |
| - минус 40 дБ | ± 15,0° |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений относительных уровней амплитудных диаграмм направленности при доверительной вероятности Р = 0,95 до уровней, дБ: - минус 20 дБ - минус 30 дБ - минус 40 дБ | ± 1,4 ± 1,8 ± 3,0 |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению антенны не более 1,2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: - 12 % - 41 % | ± 1,6 ± 2,1 |
| Пределы допускаемой абсолютной погрешности измерений ширины главного лепестка нормированных амплитудных диаграмм направленности по уровню минус 3 дБ: - при ширине главного лепестка менее 3° - при ширине главного лепестка от 3 до 10° - при ширине главного лепестка от 10 до 20° | ± 0,1° ± 0,2° ± 0,8° |
| Размер рабочей области сканирования (длина х высота), м, не менее | 9,4 х 8,5 |
| Сектор углов восстанавливаемых диаграмм направленности, не менее | 6 о о |
| Габаритные размеры сканера механического планарного (длина х ширина х высота), м, не более | 13,5 х 2,1 х 11,58 |
| Время установления рабочего режима, минут, не более | 120 |
| Время непрерывной работы, ч, не менее | 8 |
| Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 84 до 106,7 |
Знак утверждения типананосится на лицевую панель стойки рабочего места оператора в | виде наклейки и |
типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ЦИВР.464972.001. Руководство по эксплуатации. ЦИВР.411734.001 РЭ».
Комплект поставки комплекса приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| 1 Комплекс автоматизированный измерительновычислительный ЦИВР.464972.001 в составе: | ЦИВР.464972.001 | 1 |
| 1.1 Сканер механический планарный УСК И6.3-3 | ЦИВР.442511.001 | 1 |
| 1.2 Анализатор цепей Е8362В, зав. № MY470220122 | - | 1 |
| 1.3 Опорно-поворотное устройство | - | 1 |
| 1.4 Комплект измерительных зондов MI-Technologies в составе: MI-6970-WR770, зав. № 6097 MI-6970-WR510, зав. № 6098 MI-6970-WR340, зав. № 6099 MI-6970-WR229, зав. № 6100 MI-6970-WR159, зав. № 6101 MI-6970-WR112, зав. № 6102 MI-6970-WR75, зав. № 6103 MI-6970-WR51, зав. № 6104 | - | 1 |
| 1.5 Комплект устройств управления и обработки в составе: | - | 1 |
| 1.5.1 Персональный компьютер | - | 2 |
| 1.5.2 Устройство управления сканером и сопряжения с ПК | ЦИВР.442291.001 | 1 |
| 1.5.3 Блок цифрового отсчета БЦО-2 | ЦИВР.442291.001 | 2 |
| 1.5.4 Плата ЦАП | PЮ-DА4 | 1 |
| 1.5.5 Плата ввода/вывода дискретных сигналов | PIO-D48 | 1 |
| 1.5.6 Комплект кабелей СВЧ-тракта | ЦИВР.468543.001 | 1 |
| 2 Антенна измерительная П6-23М в комплекте с устройством позиционирования, зав. № 370 | УШЯИ.464653.001 | 1 |
| 3 Компакт-диск с ПО | - | 1 |
| 4 Формуляр | ЦИВР.464972.001 ФО | 1 |
| 5 Руководство по эксплуатации | ЦИВР.411734.001 РЭ | 1 |
| 6 Руководство оператора | ЦИВР.411734.001 РО | 1 |
| 7 Методика поверки | ЦИВР.464972.001 МП | 1 |
осуществляется в соответствии с документом ЦИВР.464972.001 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ЦИВР.464972.001. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 27 января 2014 года.
Основные средства поверки:
- набор мер коэффициентов передачи и отражения 85054В, регистрационный № 53567-13, диапазон частот от 45 МГц до 18 ГГц;
- антенна измерительная П6-23М, регистрационный № 24810-10, диапазон рабочих частот от 0,85 до 17,44 ГГц; КСВН входа не более 1,7; эффективная площадь на частотах до
5 ГГц не менее 150 см2, на частотах свыше 15 ГГц не менее 110 см2;
- дальномер лазерный Leica Disto D5, регистрационный № 41142-09, диапазон измерений от 0,5 до 200 м, пределы допускаемой абсолютной погрешности измерений ± 1 мм.
Комплекс автоматизированный измерительно-вычислительный ЦИВР.464972.001. Руководство по эксплуатации. ЦИВР.411734.001 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-вычислительному ЦИВР.464972.001
Технические условия. Комплекс автоматизированный измерительно-вычислительный ЦИВР.464972.001 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
