| Номер в госреестре | 57220-14 |
| Наименование СИ | Частотомеры |
| Обозначение типа СИ | Ф5043 |
| Изготовитель | ПО "Точэлектроприбор", Украина, г.Киев |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Частотомеры Ф5043 (далее - частотомеры) предназначены для измерений частоты переменного тока.
Конструктивно частотомеры выполнены в переносном исполнении и состоят из блоков: преобразовательного, конденсаторов, переключателя и питания.
В преобразовательный блок входит входное устройство, преобразователь частоты в ток, генератор кварцевый, устройство автоматики.
Принцип работы частотомеров заключается в следующем: измеряемый сигнал частоты поступает на вход входного устройства, в котором происходит его ограничение, усиление и последующее формирование в прямоугольные импульсы определенной амплитуды и полярности.
С входного устройства последовательность прямоугольных импульсов с частотой подается на делитель частоты, который производит деление в 2, 5, 10, 20, 50 и 100 раз.
С делителя частоты импульсы поступают на преобразователь. Ток на выходе преобразователя, пропорциональный входной частоте, измеряется выходным микроамперметром.
Для компенсации тока, пропорционального начальному значению частоты на узких диапазонах, используется источник опорного напряжения. С целью подключения перегрузок выходного прибора током источника опорного напряжения при отсутствии сигнала на входе, устройство автоматики подключает источник опорного напряжения только после поступления сигнала на вход частотомера.
Калибровка частотомеров производится по встроенному кварцевому генератору.

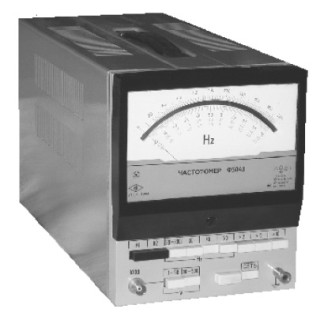

Внешний вид частотомера приведен на рисунке 1.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений частоты, Гц: - узкие (двадцать один) - широкие (семь) | 25-35, 35-45, 45-55, 50-70, 70-90, 90-110, 125-175, 175-225, 225-275, 250-350, 350-450, 450-550, 500-700, 700-900, 900-1100, 1250-1750, 1750-2250, 2250-2750, 2500-3500, 3500-4500, 4500-5500. 20-200, 40-400, 100-1000, 200-2000, 400-4000, 1000-10000, 2000-20000 |
| Пределы допускаемой приведенной* погрешности измерений от конечного значения диапазона измерений, %: - для диапазона 45-55 Гц и диапазонов, кратных ему - для диапазона 25-35 Гц и 35-45 Гц и диапазонов, кратных им - для широких диапазонов частот | ± 0,1 ± 0,2 ± 0,5 |
| Номинальная область напряжений синусоидальных и импульсных входных сигналов длительностью не менее 25 мкс, В | от 1 до 500 |
| Потребляемая мощность, В'А, не более | 13 |
| Масса, кг, не более | 8 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 160 х 210 х 370 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха 25 °С, % | от 10 до 35 до 80 |
| * погрешность нормирована, как приведенная к конечному значению диапазона | |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплект поставки частотомеров приведен в таблице 2.
Таблица 2
| Наименование | Количество |
| Частотомер Ф5043 | 1 шт. |
| Кабель соединительный | 1 шт. |
| Зажимы | 4 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с ГОСТ 8.422-81 «Государственная система обеспечения единства измерений. Частотомеры. Методы и средства поверки».
Частотомеры Ф5043. Руководство по эксплуатации. 3.394.128 РЭ.
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к частотомерам Ф5043
ГОСТ 8.422-81 «Государственная система обеспечения единства измерений. Частотомеры. Методы и средства поверки».
Частотомер Ф5043. Технические условия. ТУ 25-04-2089-75.
