| Номер в госреестре | 57232-14 |
| Наименование СИ | Системы управления модульные |
| Обозначение типа СИ | B&R Х20 |
| Изготовитель | "B&R Industrial Automation GmbH", Австрия; Фирма "Bernecker + Rainer Industrie-Electronik Ges.m.b.H", Австрия (срок свидетельства: 23.04.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы управление модульные B&R Х20 (далее - системы) относятся к измерительно-вычислительным и управляющим комплексам и предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) - напряжения и силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, приема и обработки дискретных, цифровых и кодированных сигналов, формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, алгоритмического программного управления.
Системы применяются в качестве вторичной части измерительных и управляющих систем, используемых для построения автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами в различных отраслях промышленности. Системы B&R Х20 относятся к проектно-компонуемым изделиям и конструктивно выполнены из соединенных согласно требуемой конфигурации модулей питания, процессорных, различных интерфейсов связи, ввода-вывода цифровых и аналоговых сигналов, а также других элементов - клеммных колодок, кабелей питания, кабелей передачи данных и др.
Модули ввода-вывода в пластиковых корпусах устанавливаются на базовые модули с креплением защелками. Базовые модули крепятся на 35 мм профильную DIN рейку, привинчиваемую к задней стенке монтажного шкафа. Электрическое соединение модулей ввода-вывода осуществляется через разъемы базового модуля, объединенные в общую шину.
Системы B&R Х20 содержат средства связи с другими измерительновычислительными и управляющими комплексами B&R.

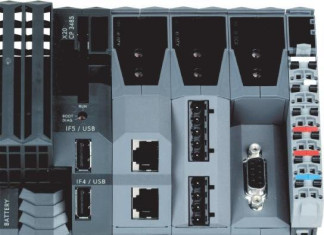

Общий вид систем B&R Х20 приведен на рисунке 1.
Программное обеспечение систем можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память измерительных модулей систем в производственном цикле на заводе-изготовителе и в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 3286-2010). Метрологические характеристики измерительных модулей нормированы с учетом ВПО.
Внешнее программное обеспечение Automation Studio, идентификационные данные которого описаны в таблице 1, содержит инструментальные средства для работы с системами. Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазонов измерений или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование каналов связи;
- программирование логических задач на языках Continuous Function Chart (CFC), B&R Automation Basic, Function Block Diagram (FBD), Ladder Forms (LD), Instruction List (IL), Structured Text (ST),Sequential Function Chart (SFC), ANSI C, C++;
- настройку интерфейса оператора;
- настройку функций архивации данных и событий;
- тестирование сконфигурированного комплекса;
- установку паролей для защиты от несанкционированного доступа,
- другие функции, задаваемые пользователем.
Программное обеспечение Automation Studio не даёт доступа к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Таблица 1 - Идентификационные данные внешнего программного обеспечения «B&R Automation Studio»
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Интегрированная среда программирования | B&R Automation Studio | Не ниже V2.6 | Номер версии | Не используется |
Приём и передача информационных и управляющих пакетов выполняется по специализированным протоколам обмена с проверкой формата сообщений; сообщения, не проходящие контроль, не принимаются. Это обеспечивает отказоустойчивость и целостность передачи данных.
Основные метрологические характеристики измерительных каналов (ИК) систем определяются модулями серии B&R Х20, используемыми в их составе, и приведены в таблице 2.
Таблица 2
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| Модули аналоговых входов | |||||
| X20AI1744 | минимальный от -2 до 2 мВ/В, максимальный от -256 до 256 мВ/В | от -2147483648 до 2147483647 | 24 бит | ±(0,019D +0,02X) | ±(0,003D + 0,005X) |
| X20AI1744-3 | 24 бит | ±(0,019D+0,02X) | ±(0,003D + 0,005X) | ||
| X20AI2222a) X20сAI2222a) X20AI4222a) X20сAI4222a) X20AI8221a) X20сAI8221a) | от -10 до +10 В | от -32768 до 32767 | 13 бит | ±(0,08X+0,015D) | ±(0,006X+0,002D) |
| X20AI2237a) X20сAI2237a) | от -10 до +10 В | от -32768 до 32767 | 16 бит | ±(0,013X+0,0035D) | ±(0,0008X+0,0025D) |
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| X20AI2322 а) X20AI4322 а) X20AI8321 а) Х20сА12322а) Х20сА14322а) Х20сА18321а) | 0-20мА 4-20мА | 0 - 32767 | 12 бит | ±(0,03D+0,08X) ±(0,016D+0,1x) | ± (0,004D + 0,009Х) ±(0,005D+ 0,0113Х) |
| X20AI2437 а) X20AI2438 а) X20сAI2437 а) X20сAI2438 а) | 0-25мА 4-20мА | 0 - 32767 | 15 бит | ±(0,004D+0,046X) ±(0,013D+0,046X) | ±(0,0002D+0,003X) ±(0,0007D+0,003X) |
| X20AI2622 а) X20AI4622 а) X20сAI2622 а) X20сAI4622 а) | от -10 до +10 В | от -32768 до 32767 | 13 бит | ±(0,015D+0,08X) | ±(0,002D+0,006X) |
| 0 - 20 мА 4 - 20 мА | 0 - 32767 | 12 бит | ±(0,03D+0,08X) ±(0,16D+ 0,1X) | ± (0,004D + 0,009X) ±(0,005D+ 0,0113X) | |
| X20AI2632 а) X20AI4632 а) X20сAI2632 а) X20сAI4632 а) | от -10 до +10 В | от -32768 до 32767 | 16 бит | ±(0,01D+0,08X) | ± (0,001D + 0,01X) |
| 0 - 20 мА 4 - 20 мА | 0 - 32767 | 15 бит | ± (0,02D + 0,08X) | ± (0,002D + 0,01X) | |
| X20AI2632-1 а) X20AI4632-1 а) X20сAI2632-1 а) X20сAI4632-1 а) | от -11 до + 11 В | от -32768 до 32767 | 16 бит | ± (0,01D + 0,08X) | ± (0,001D + 0,01X) |
| 0 - 22 мА | 0 - 32767 | 15 бит | ± (0,02D + 0,08X) | ± (0,002D + 0,01X) | |
| X20AI2636 а) X20AI4636 а) X20сAI2636 а) X20сAI4636 а) | от -10 до +10 В | от -32768 до 32767 | 16 бит | ± (0,01D + 0,08X) | ± (0,001D + 0,01X) |
| 0 - 20 мА | 0 - 32767 | 15 бит | ± (0,02D + 0,08X) | ± (0,002D + 0,01X) | |
| X20SA4430 | 4-20 мА | от -32768 до 32767 | 24 бит | ± (0,03D + 0,08X) | ± (0,003D + 0,005X) |
| Модули аналоговых выходов | |||||
| X20AO24370 X20AO2438a) X2CteAO2437a) X20сAO2438a) | 0 - 65535 | 4 - 20 мА 0 - 20 мА 0 - 24 мА | 16 бит | ±(0,025D+0,025X) ±(0,022D+0,022X) ± (0,02D + 0,02X) | ±(0,0035D+0,0055X) ± (0,002D + 0,005X) ± (0,002D + 0,005X) |
| X20AO2622a) X20сAO2622a) | от -32768 до 32767 | от -10 до +10 В | 13 бит | ± (0,15X+0,05D) | ± (0,02D + 0,032X) |
| 0 - 32767 | 0 - 20 мА | 12 бит | |||
| X20AO4622a) X20сAO4622a) | от -32768 до 32767 0 - 32767 | от -10 до +10 В | 13 бит | ±(0,08X+0,05D) | ±(0,032X+0,015D) |
| 0 - 20 мА | 12 бит | ||||
| X20AO2632a) X20сAO2632a) | от -32768 до 32767 | от -10 до +10 В | 16 бит | ±(0,045X+0,025D) | ± (0,015X + 0,013D) |
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | погрешности3 | |||
| 0 - 32767 | 0 - 20 мА | 15 бит | |||
| X20AO4632a) Х20сА04632а) | от -32768 до 32767 | от -10 до +10 В | 16 бит | ± (0,04Х+0,022D) | ±(0,01D + 0,012Х) |
| 0 - 32767 | 0 - 20 мА | 15 бит | |||
| Х20А02632-1а) Х20А04632-1а) Х20сА02632-1а) Х20сА04632-1а) | от -32768 до 32767 | от -11 до +11 В | 16 бит | ± (0,05Х+0,015D) | ±(0,008Х + 0,003D) |
| 0 - 32767 | 0 - 22 мА | 15 бит | ± (0,08Х+0,05D) | ±(0,011Х+0,008D) | |
| Х20А04635а) Х20сА04635а) | от -32768 до 32767 | от -10 до +10 В | 16 бит | ± (0,04Х+0,022D) | ±(0,0025Х+0,001D) |
| 0 - 32767 | 0 - 20 мА 0 - 20 мА | 15 бит | ± (0,04Х+0,022D) | ±(0,01Х + 0,012D) | |
| Модуль комбинированных входов/выходов | |||||
| от -10 до + 10 В | от -32768 до 32767 | 13 бит | ± (0,08Х+0,02D) | ± ( 0,01X+0,002D) | |
| 0 - 20 мА 4 - 20 мА | 0 - 32767 | 12-бит | ± (0,08Х+0,03D) ± (0,16Х+0,1D) | ±(0,009X+0,004D) ±(0,0113D+0,005X) | |
| Х20СМ8281а) Х20сСМ8281а) | Счетчик импульсов частотой до 20 кГц | от -32768 до 32767 | 16 бит | ±1 импульс (в рабочих условиях) | |
| от -32768 до 32767 | от -10 до +10 В | 13 бит | ± (0,0225D+0,04X) | ±(0,0075D+0,012X) | |
| 0 - 32767 | 0 - 20 мА | 12-бит | ± (0,125D + 0,05Х) | ± (0,03D+0,014X) | |
| Модули температурных входов | |||||
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| X20AT2222 а) X20AT4222 а) Х20сАТ2222а) Х20сАТ4222а) | сигналы термопреобразователей сопротивления Pt100/1000: от -200 до 850 °С; сопротивление: 0,1 - 4500 Ом 0,05 - 2250 Ом | Pt100/1000: от -32768 до 32767 сопротивление: 0-65535 | 16 бит | ±(0,037X+0,0015D) | ±(0,004Х+ 0,00015D) |
| Х20АТ2311 а) Х20АТА312 а1) X20ATB312 а) Х20сАТ2311 а) Х20сАТА312а) Х20сАТВ312а) | сигналы термопреобразователей сопротивления Pt100: от -200 до 850 °С; сопротивление: 0,5 - 390 Ом | Pt100: от -2147483648 до 2147483647 сопротивле ние: 0-4294967295 | 24 бит | ±(0,0059Х+ +0,0015D) | ±(0,00065Х+ +0,000025D) |
| X20AT2402 Х20АТ6402 Х20сАТ2402 Х20сАТ6402 | сигналы от термопар типов: J: от -210 до 1200 °С K:от -270 до 1372°C N: от -270 до 1300°C S: от -5 до 1768 °C Напряжение: от -65,534 до +65,534 мВ | от -32768 до 32767 | 16 бит | ±0,10D ±0,11D ±0,11D ±0,17D ±0,05 D | ±(0,01Х +0,0019D) ±(0,01Х +0,0024D) ±(0,01Х +0,0029D) ±(0,01Х +0,0079D) ±(0,01Х +0,001D) |
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| X20ATA492a) Х20сАТА492а) | сигналы от термопар типов: J: от -210 до 1200°С K: от-270 до 1372°С N: от -270 до 1298°С S: от-50 до 1768°С B: от 60 до 1820°С R: от -50 до 1760°С E: от -270 до 997°С С: от 260 до 2310°С T: от -270 до 400°С Напряжение ±65,534 мВ | от -32768 до 32767 | 16 бит | ±0,10D ±0,11D ±0,11D ±0,17D ±0,19D ±0,15D ±0,10D ±0,12D ±0,15D ±0,03D | ±(0,01X +0,0019D) ±(0,01X+0,0025D) ±(0,01X +0,0030D) ±(0,01X +0,0081D) ±(0,01X +0,0111D) ±(0,01X +0,0072D) ±(0,01X +0,0017D) ±(0,01X +0,0039D) ±(0,01X +0,072D) ±(0,01X +0,001D) |
| X20ATC402a) Х20сАТС402а | сигналы от термопар типов: J: от -210 до 1200°С K: от -270 до 1372°С N: от-270 до 1298°С S: от-50 до 1768°С B: от 60 до 1820°С Тип R: от -50 до 1760°С | от -32768 до 32767 | 16 бит | ±0,10D ±0,11D ±0,11D ±0,17D ±0,19D ±0,15D | ±(0,01X+0,0033D) ±(0,01X+0,0042D) ±(0,01X+0,0048D) ±(0,01X+0,0123D) ±(0,01X+0,0166D) ±(0,01X+0,00109D) |
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| X20ATC402a) Х20сАТС402а) | сигналы от термопар типов: E:от -270 до 997°C C: от 260 до 2310°C T: от -270 до 400°C Напряжение от ±65 до 534 мВ | от -32768 до 32767 | 16 бит | ±0,10D ±0,12D ±0,154D ±0,03D | ±(0,01X+0,003D) ±(0,01X+0,0062D) ±(0,01X+0,0110D) ±(0,03X+0,003D) |
| X20ST4492 | сигналы от термопар типов: J: от -210 до 1200°C K: от -270 до 1372°C N: от -270 до 1298°C S: от-50 до 1768°C R: от -50 до 1760°C C: от 260 до 2310°C T: от -270 до 400°C Напряжение ±65 мВ | от -32768 до 32767 | 24 бит | ±0,10D ±0,11D ±0,11D ±0,17D ±0,17D ±0,15D ±0,11D ±0,06D | ±(0,013X +0,0021D) ±(0,013X +0,0026D) ±(0,013X +0,0030D) ±(0,013X +0,0090D) ±(0,013X+0,0080D) ±(0,013X+0,0046D) ±(0,013X+0,0050D) ±(0,013X +0,0013D) |
| Сигналы термопреоб разователей сопротивле ния типа PT100: от -40 до 130°C типа PT1000: от -40 до 130°C | от -32768 до 32767 | 24 бит | ±1,10D ±0,3D | ±(0,004X +0,03D) ±(0,004X+0,003D) | |
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| Модули счета импульсов и позиционирования | |||||
| X20CM1201a) X20oCM1201a) | Счетчик импульсов частотой до 100 кГц | от -2147483648 до 2147483647 | 32 бит | ±1 импульс (в рабочих условиях) | |
| X20DI2377 | Счетчик импульсов частотой до 50 кГц | 0-65535 | 16 бит | ±1 импульс (в рабочих условиях) | |
| X20CM1941 X20eCM1941 | Счетчик импульсов частотой до 10 кГц | от -2147483648 до 2147483647 | 14 бит | ±1 импульс (в рабочих условиях) | |
| X20DC1073a) X20oDC1073a) | Счетчик импульсов частотой до 400 кГц | 0 - 4294967295; от -2147483648 до 2147483647 | 13 бит при сигнале 1 В | ±1 импульс (в рабочих условиях) | |
| X20DC1176 a) X20сDC1176 a) | Счетчик импульсов частотой до 400 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC1178 a) X20DC1198 a) X20oDC1178 a) X20oDC1198 a) | Счетчик импульсов 1 Мбит/сек | от -2147483648 до 2147483647 | 32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC1196a) X20сDC1196 a) | Счетчик импульсов частотой до 600 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC11A6 a) X20oDC11A6a) | Счетчик импульсов частотой до 5 МГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | ±1 импульс (в рабочих условиях) | |
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| X20DC1376a) X20DC1396a) X20DC2396a) X20сDC1376a) X20сDC1396a) X20сDC2396a) | Счетчик импульсов частотой до 100 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC137Aa) X20oDC137Aa) | Счетчик импульсов частотой до 300 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC1398a) X20DC2398a) X20oDC1398a) X20oDC2398a) | Счетчик импульсов 125 кБит/сек | от -2147483648 до 2147483647 | 32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC1976a) X20oDC1976a) | Счетчик импульсов частотой до 250 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | ±1 импульс (в рабочих условиях) | |
| X20DC2395a X20DC4395a) X20oDC2395 a) X20oDC4395 a) | Счетчик импульсов 125 кБит/сек | от -2147483648 до 2147483647 | 32 бит | ±1 импульс (в рабочих условиях) | |
| Счетчик импульсов частотой до 100 КГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | |||
| X20DS1119 a) X20сDS1119 a) | Счетчик импульсов 1 МБит/сек | от -2147483648 до 2147483647 | 32 бит | ±1 импульс (в рабочих условиях) | |
| Счетчик импульсов частотой до 100/600 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | |||
| Модуль | Диапазоны сигналов2 | Разре шение | Пределы допускаемой основной погрешности3 | Допускаемый температурный коэффициент3, на °С | |
| на входе | на выходе | ||||
| X20DS1319 a) X2CteDS1319 a) | Счетчик импульсов 125 кБит/сек | от -2147483648 до 2147483647 | 32 бит | ±1 импульс (в рабочих условиях) | |
| Счетчик импульсов частотой до 100 кГц | от -32768 до 32767; от -2147483648 до 2147483647 | 16/32 бит | |||
| X20DS1828a) X20сDS1828a) X20DS1928a) X20сDS1928a) | Счетчик импульсов частотой до 200 кГц амплитудой 1 В | от -32768 до 32767 от -214748364* до 2147483647 | 13 бит | ±1 импульс (в рабочих условиях) | |
| 13 бит | ±1 импульс (в рабочих условиях) | ||||
| Модуль измерения напряжения и силы переменного тока при частоте от 45 до 63 Гц | |||||
| X20CM0985 X20CM0985-1 | Напряжение 0-120 В или 0-480 В | от -32768 до 32767 | 16 бит | ±(0,09X+0,06D) | ±(0,02X+0,006D) |
| Ток 0-1 A или 0-5 A | от -32768 до 32767 | 16 бит | ± (0,2X+0,1D) | ±(0,07X+0,006D) | |
| Примечания - 1) - а) модификации модулей с расширенным температурным диапазоном применения; буква «с» в артикуле модуля указывает на наличие защитного покрытия токоведущих частей электронной платы 2) Для модулей аналоговых входов и счета импульсов диапазоны выходных сигналов, а для модулей аналоговых выходов диапазоны входных сигналов приведены в единицах десятичного цифрового кода. 3) пределы допускаемой основной погрешности и допускаемый температурный коэффициент приведены в виде формулы ±(АХ+ BD), где X - измеренное значение, D - диапазон измерений/преобразования; А и В - коэффициенты в %; 4) погрешности ИК сигналов термопар и термопреобразователей сопротивления приведены к температурному диапазону измерений; для ИК сигналов термопар указаны без учета погрешности канала компенсации температуры холодного спая; | |||||
Рабочие условия применения систем: рабочий диапазон температур применения в стандартном температурном диапазоне
- при горизонтальной установке от 0 до плюс 55°С
- при вертикальной установке от 0 до плюс 50°С; для модулей с расширенным температурным диапазоном
- при горизонтальной установке от минус 25 до плюс 60°С
- при вертикальной установке от минус 25 до плюс 50°С;
Напряжение питания для модулей, В от 20,4 до 28,8
Габаритные размеры модулей приведены в таблице 3.
Таблица 3
| Наименование модуля | Габаритные размеры, мм, не более |
| X20AIxxxx, X20ATxxxx, X20AOxxxx, X20AIxxxx-x, X20AOxxxx-x, X20CMxxxx, X20DCxxxx, X20DSxxxx, X20DIxxxx, X20ATAxxx, X20ATBxxx, X20ATCxxx, X20cAIxxxx, X20cATxxxx, X20cAOxxxx, X20cAIxxxx-x, X20cAOxxxx-x, X20cCMxxxx, X20cDCxxxx, X20cDSxxxx, X20cDIxxxx, X20cATAxxx, X20cATBxxx, X20cATCxxx | 12,5 х 75 х 99 |
| X20SA4430, X20ST4492, X20AP31xx | 25 х 75 х 99 |
| X20CM0985, X20CM0985-1 | 87,5 х 75 х 99 |
Знак утверждения типа наносится на титульный лист руководства пользователя типографским способом.
Комплектность системы определяется индивидуальным проектом.
В комплект поставки входят:
- система управления модульная B&R Х20;
- комплект технической документации;
- упаковка.
Поверка систем управления модульных B&R Х20 выполняется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Перечень основного поверочного оборудования:
- калибратор-вольтметр универсальный В1-28; пределы допускаемой основной погрешности в диапазонах воспроизведения от 0 до 24 мА: ± (0,006 % !и + 0,002 % !д); ±100 мВ: ± (0,003 %Ш + 0,002 %^); ±1 В: ± (0,003 %Ш + 0,0003 %^);
±10 В: ± (0,003 %Ш + 0,0003 %^).
Пределы допускаемой основной погрешности в диапазонах измерений:
от 0 до 20 мА: ± (0,01 % !и + 0,0015 % ft); ±10 В: ± (0,003 %Ш + 0,0003 %^).
- магазин электрического сопротивления МСР-60М класса точности 0,02 Тензокалибратор K3607, диапазон: от 0 до 10 мВ/В, кл. точн. 0,025;
- калибратор универсальный Н4-7; пределы допускаемой основной погрешности в диапазонах воспроизведения напряжения переменного тока до 1000 В
±(0,015 % U + 0,001 % №); воспроизведения силы переменного тока в диапазоне 0-5 А ±(0,03 % I + 0,005 % !п);
- генератор сигналов произвольной формы 33220А (госреестр №32993-09); формирование пачек импульсов 0-10 В частотой до 20 МГц.
Сведения о методиках (методах) измерений приведены в главе 4 документов «Система управления модульная B&R Х20. Руководство пользователя» МАХ20-Яш, вер. 2.00 и «Список дополнений и изменений к руководству пользователя МАХ20^иБ, версия 2.00», вер. 2.12.
Нормативные и технические документы, устанавливающие требования к системам управления модульным B&R Х20
ГОСТ 26.203-81 «Комплексы измерительно-вычислительные. Признаки классификации.
Общие требования»; техническая документация фирмы-изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
