| Номер в госреестре | 57234-14 |
| Наименование СИ | Счетчики электрической энергии трехфазные статические |
| Обозначение типа СИ | ССТ-51ЛК |
| Изготовитель | ООО "ЛЭМК", г.Люберцы |
| Год регистрации | 2014 |
| Срок свидетельства | 23.04.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики электрической энергии трехфазные статические ССТ-51ЛК предназначены для измерений активной электрической энергии в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц в условиях умеренного климата, в закрытых помещениях.
Принцип действия счетчика основан на пофазном перемножении входных сигналов напряжения и тока, с последующим суммированием и преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического отсчетного устройства.
Счётчик представляет собой интегрирующий измерительный прибор, в состав которого входят:
-модуль измерительный, создающий на выходе импульсы, число которых пропорционально измеряемой активной электрической энергии;
-счётный механизм шагового действия с числом разрядов слева от запятой пять и одним разрядом справа от запятой, дающий показания непосредственно в киловаттчасах;
-совмещённое основное импульсное устройство и испытательный выход, (в дальнейшем -выходное устройство), обеспечивающее передачу информации об измеряемой энергии в автоматизированную систему контроля и учёта;
-светодиодный индикатор функционирования, мигающий синхронно с импульсами на выходе импульсного устройства.
-щиток с указанием параметров счётчиков.

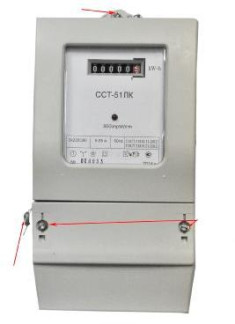

Конструктивно счетчик состоит из корпуса и клемной колодки. В корпусе счетчика размещены: модуль измерительный, датчики тока (трансформаторы тока). Клемная крышка при опломбировании предотвращает доступ к зажимам клемной колодки и силовым токовыводам. пломба поверителя
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Номинальное напряжение, В | 3х230\380 |
| Номинальная частота, Гц | 50 |
| Базовый ток, А | 5, 10 |
| Максимальный ток, А | 55, 100 |
| Стартовый ток, %1б | 0,4 |
| Цена одного разряда счетного механизма: | |
| младшего, кВтч | 0,1 |
| старшего, кВтч | 10000 |
| Постоянная счетчика, имп\кВтч | 800, 400 |
| Диапазон рабочих температур окружающего воздуха, °С | от минус 20 до +55 |
| Предельный рабочий диапазон температур, °С | от минус 25 до +55 |
| Относительная влажность, не более, % | 98 при 25°С |
| Потребляемая мощность | |
| -в каждой цепи напряжения: -полная, не более, В-А | 10 |
| -активная, не более, Вт | 2,0 |
| -в каждой цепи тока, В • А | 4,0 |
| Параметры импульсного выхода: - максимальное напряжение, В - максимальный ток, мА | 10 +_2 В (но не более 24 В) 10 +2 мА (но не более 30мА) |
| Класс защиты в корпусе изоляционного материала | II |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51 |
| Средняя наработка до отказа, ч | 141000 |
| Средний срок службы, не более, лет | 32 |
| Масса счетчиков, не более, кг | 1,2 |
| Габаритные размеры, мм (высота, длина, ширина) | 276; 144; 73 |
Знак утверждения типа наносится на щиток счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 2. Таблица 2
| Наименование | Количество |
| Счетчик электрической энергии трехфазный статический сст-51лк | 1 шт. |
| Паспорт (ЛК5.000.000.ПС) | 1 шт. |
| Методика поверки (ЛК 5.00.00.000 МП)* | 1 шт. |
| Коробка упаковочная | 1 шт. |
осуществляется по документу ЛК 5.00.00.000 МП «Счетчики электрической энергии трехфазные статические ССТ-51ЛК. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2014 г.
В перечень оборудования, необходимого для поверки, входят:
- установка для поверки электросчетчиков ЦУ6800 с эталонным счетчиком ЦЭ6806;
- установка пробойная универсальная УПУ-10М.
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счетчик приведена в паспорте (ЛК5.000.000.ПС).
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным статическим ССТ-51ЛК
1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
3. ТУ 4228-005-04045293-14 «Счетчики электрической энергии трехфазные статические ССТ-51ЛК. Технические условия».
при осуществлении торговли и товарообменных операций.
