Теплосчетчики ПУЛЬС СТ-15А, 57236-14

Назначение

Теплосчетчики ПУЛЬС СТ-15 А (далее - теплосчетчики), предназначены для измерений тепловой энергии в закрытых системах водяного теплоснабжения.

Описание

Теплосчетчик конструктивно выполнен в виде единого теплосчетчика и состоит из те-пловычислителя и крыльчатого счетчика воды, изготовленных в общем корпусе и комплекта термопреобразователей сопротивления с НСХ Pt 1000 по ГОСТ 6651-2009. На передней панели корпуса теплосчетчика расположено показывающее устройство - жидкокристаллический дисплей (ЖКИ).

Теплосчетчик может комплектоваться интерфейсным модулем для дистанционного считывания информации по протоколу M-Bus.

Принцип работы теплосчетчика состоит в измерении объема воды счетчиком воды, установленным в обратном трубопроводе, температур теплоносителя термопреобразователями сопротивления в подающем и обратном трубопроводах и вычислении тепловой энергии в теп-ловычислителе по результатам измерений объема и температур теплоносителя. Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011.

Теплосчетчик обеспечивает измерение и индикацию на показывающем устройстве:

-    количества тепловой энергии, кВтч;

-    объема воды, м3;

-    температура воды в подающем трубопроводе, °С;

-    температуры воды в обратном трубопроводе, °С;

-    разности температур в подающем и обратном трубопроводах, °С;

-    объемный расход воды, м3/ч;

-    общее время работы теплосчетчика, ч.

Теплосчетчик обеспечивает:

-    сохранение в архиве и вывод на показывающее устройство теплосчетчика результатов измерений (глубина архива 18 месяцев);

-    передачу результатов измерений тепловой энергии или объема воды по протоколу M-

Bus.

Теплосчетчики обеспечивают индикацию результатов измерений в рабочем режиме, тестовом режиме и режиме просмотра архива. В зависимости от режима индикации изменяются количество и формат отображаемых параметров. Для перевода теплосчетчика в тестовый режим и в режим для просмотра архива на показывающем устройстве теплосчетчика необходима активационная карта.

Теплосчетчики предназначены для установки на горизонтальных трубопроводах.

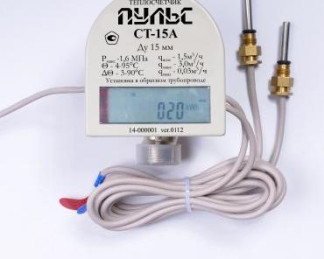

Фотографии общего вида теплосчетчика

Программное обеспечение

Места нанесения поверительных клейм (пломб)

В теплосчетчиках применяется встроенное программное обеспечение (ПО). Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.

Программное обеспечение теплосчетчиков предназначено для обработки измерительной информации при измерении расхода и температуры, вычислений тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений в архиве.

Защита от несанкционированного доступа обеспечивается с помощью пломбы на корпусе теплосчетчика, которая препятствует доступу к электронике теплосчетчика.

Защита ПО теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Идентификационные данные ПО

Технические характеристики

Знак утверждения типа

наносится лицевую панель теплосчетчика методом лазерной печати и на руководство по эксплуатации типографским способом.

Комплектность

осуществляется в соответствии с документом МП 57236-14 «Теплосчетчики ПУЛЬС СТ-15А. Методика поверки», утвержденным ФГУП «ВНИИМС» 31.01.2014 г.

Основные средства поверки:

-    установка для поверки счетчиков и преобразователей объема воды УПВ, диапазон расходов от 0,03 до 3 м3/ч, относительная погрешность при измерении объема воды не более 0,5 %;

-    термостаты переливные прецизионные ТПП-1, воспроизведение температур в диапазоне от 5 до 95 °С;

-    термометр лабораторный электронный ЛТ-300, абсолютная погрешность не более 0,05 °С.

Сведения о методах измерений

приведены в руководстве по эксплуатации теплосчетчиков.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ПУЛЬС СТ-15А:

1.    ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

2.    ТУ 4218-002-61604290-2013 «Теплосчетчики ПУЛЬС СТ-15А. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
