Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированная АСИН СУГ, 57238-14

Назначение

Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированная АСИН СУГ предназначена для автоматизированного измерения массы сжиженных углеводородных газов.

Описание

Принцип действия системы измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированной АСИН СУГ основан на использовании прямого метода динамических измерений массы жидкой и паровой фазы сжиженных углеводородных газов с помощью счетчиков-расходомеров массовых Micro Motion. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления по линиям связи поступают на соответствующие входы контроллеров-дозаторов, которые преобразуют их в цифровые значения измеряемых параметров и вычисляют массу сжиженных углеводородных газов по реализованному в нём алгоритму. Далее измеренные параметры и масса отгруженных сжиженных углеводородных газов передаются в автоматизированное место оператора по каждому посту налива.

В состав системы измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированной АСИН СУГ входит три поста налива.

В состав каждого поста налива входят следующие средства измерений:

-    счетчики-расходомеры массовые Micro Motion модификации F200 (жидкая фаза СУГ) и модификации F100 (паровая фаза СУГ), зарегистрированные в Государственном реестре средств измерений под № 45115-10;

-    контроллеры-дозаторы DL8000, зарегистрированные в Государственном реестре средств измерений под № 44643-10;

-    преобразователи абсолютного давления измерительные EJA510A, зарегистрированные в Государственном реестре средств измерений под № 14495-09;

-    преобразователи измерительные YTA110, зарегистрированные в Государственном реестре средств измерений под № 25470-03;

-    термометры сопротивления платиновые S50, ip.Pt 100, зарегистрированные в Государственном реестре средств измерений под № 38939-08;

-    термометры биметаллические ТМ55, зарегистрированные в Государственном реестре средств измерений под № 15151-08;

-    манометры деформационные 312.20, зарегистрированные в Государственном реестре средств измерений под № 17159-08.

Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированная АСИН СУГ обеспечивает выполнение следующих основных функций:

-    автоматическое измерение массы сжиженных углеводородных газов при наливе в автоцистерны прямым методом динамических измерений в рабочих диапазонах расхода, контроль температуры и давления сжиженных углеводородных газов;

-    защита алгоритма и программы системы измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированной АСИН СУГ от несанкционированного доступа установкой паролей разного уровня доступа;

-    регистрация и хранение результатов измерений, формирование отчетов.

Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированная АСИН СУГ эксплуатируется в Морском торговом порту Усть-Луга, Российская Федерация.

Программное обеспечение

Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированная АСИН СУГ состоит из программного обеспечения ее составных частей. ПО составных частей АСИН СУГ является встроенным, метрологически значимым. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательский интерфейс для считывания, программирования и изменения программного обеспечения.

ПО составных частей АСИН СУГ реализует вычислительные, диагностические и интерфейсные функции, изложенные в соответствующих описаниях типа и эксплуатационной документации.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Метрологические характеристики составных частей АСИН СУГ нормированы с учетом влияния программного обеспечения.

Программное обеспечение составных частей АСИН СУГ не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Защита программного обеспечения АСИН СУГ от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены производителями СИ, являющихся составными частями системы измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированной АСИН СУГ, с помощью специальных средств защиты от преднамеренных изменений.

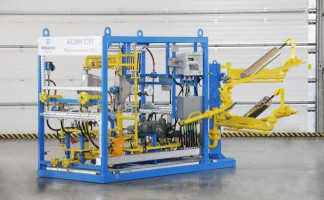

Общий вид системы измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированной АСИН СУГ приведён на рисунке 1.

Технические характеристики

Диапазон массового расхода жидкой фазы СУГ, т/ч Диапазон массового расхода паровой фазы СУГ, т/ч Пределы относительной погрешности АСИН СУГ при измерении массы СУГ, %

от 10 до 16 от 0,35 до 0,80

± 0,25

± 0,22

± 4

от 0,7 до 1,6 3

периодический

380-38+57, 220-22+33 3

жидкая и паровая фаза сжиженных углеводородных газов от 0 до +50 от 500 до 600 от 0,053 до 0,480 2835х1320х2015 10

15000 от 20 до 95

Пределы относительной погрешности АСИН СУГ при измерении массы жидкой фазы СУГ, %

Пределы относительной погрешности АСИН СУГ при измерении массы паровой фазы СУГ, %

Давление жидкой фазы СУГ, МПа Количество постов налива СУГ, шт.

Режим работы Напряжение питания, В Потребляемая мощность, кВт, не более Измеряемая среда

»-»    о/"ч

-    температура измеряемой среды, С

-    плотность измеряемой среды, кг/м3

-    давление насыщенных паров СУГ, МПа

Габаритные размеры поста налива АСИН СУГ, мм, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее Условия эксплуатации постов налива АСИН СУГ:

-    относительная влажность окружающей среды, %

»-»    0/-ч

-    температура окружающей среды, С

от минус 25 до +35 от 84,0 до 106,6

-    давление окружающей среды, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в верхнюю центральную часть типографским способом.

Комплектность

-    Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированная АСИН СУГ    - 1

шт.;

экз.;

экз.

-    Руководство по эксплуатации    - 1

-    Методика поверки    - 1

Поверка

осуществляется по документу МП 0103-2-2013 «Инструкция. ГСИ. Система измерения массы сжиженных углеводородных газов при наливе в автоцистерны    автоматизированная

АСИН СУГ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 9.10.2013 г.

Основное поверочное оборудование: установка поверочная передвижная УПП. Диапазон массового расхода жидкой фазы сжиженных углеводородных газов от 10 до 16 т/ч, диапазон массового расхода паровой фазы сжиженных углеводородных газов от 0,35 до 0,80 т/ч, пределы допускаемой относительной погрешности установки поверочной передвижной УПП при измерении массы жидкой фазы сжиженных углеводородных газов не более ±0,075%, пределы допускаемой относительной погрешности установки поверочной передвижной УПП при измерении массы паровой фазы сжиженных углеводородных газов не более ±0,7%.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации на систему измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированную АСИН СУГ.

Нормативные и технические документы, устанавливающие требования к системе измерения массы сжиженных углеводородных газов при наливе в автоцистерны автоматизированной АСИН СУГ

Техническая документация ООО «Системы Нефть и Газ Балтия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
