Масс-спектрометры Xevo G2 QTof, 57239-14

Назначение

Масс-спектрометры «Xevo G2 QTof» (далее - масс-спектрометры) предназначены для измерений содержания органических и неорганических веществ в различных средах, контроля качества и безопасности фармацевтических препаратов, пищевых продуктов, объектов окружающей среды.

Описание

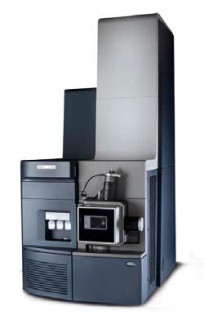

Масс-спектрометр «Xevo G2 QTof» представляет собой квадрупольный и ортогонально ускоряющий времяпролетный масс-спектрометр, управляемый программным обеспечением Waters.

Принцип действия масс-спектрометров заключается в ионизации компонентов, последующем разделении продуктов ионизации и детектировании времяпролетным анализатором масс.

Масс-спектрометры «Xevo G2 QTof» для работы с хроматографами ACQUITY UPLC комплектуются источниками ионизации LockSpray. Благодаря использованию сменных головок источник может работать в режимах ESI (ионизация электрораспылением), APCI (химическая ионизация при атмосферном давлении) и ESCi (комбинированная ионизация). В качестве опции прибор может комплектоваться комбинированным источником ионизации APPI/APCI (фотоионизация при атмосферном давлении/химическая ионизация при атмосферном давлении).

Для работы с хроматографами nanoACQUITY UPLC используют источник ионизации в режиме ESI nanoLockSpray. В режиме NanoLockSpray есть возможность наблюдать электрораспыление при помощи видеокамеры, установленной в углу камеры источника.

Струйная система IntelliStart Fluidics, встроенная в масс-спектрометр, доставляет пробы из ЖХ-колонки или из трех встроенных ёмкостей непосредственно к МС-детектору.

Программное обеспечение масс-спектрометра позволяет проводить настройку прибора, создание ЖХ и МС методик, юстировку и калибровку масс-спектрометра, непрерывное отслеживание процесса анализа проб, регистрацию, обработку и распечатку данных.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты «А» по МИ 3286-2010 - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовых чисел (времяпролетный режим), а.е.м Чувствительность (отношение сигнал/шум) при дозировании 25 пг резерпина (положительная ионизации в режиме «электроспрей» для пика с массой 609 а.е.м.), не менее

от 20 до 100000 30:1

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала масс-спектрометров с хроматографами ACQUITY UPLC и nanoACQUITY UPLC , %

5

0,5 ± 10

-    по площади пика

-    по времени удерживания Пределы допускаемых значений относительного изменения выходно го сигнала (площади пика) за 8 часов непрерывной работы масс-спектрометров с хроматографами ACQUITY UPLC и nanoACQUITY UPLC, %, не более

Потребляемая мощность, В А, не более Масса, кг, не более Габаритные размеры, мм, не более

2800

266

687х873х1520

Условия эксплуатации:

О/'ч

от 15 до 30, до 80.

-    температура окружающей среды, С

-    относительная влажность, %

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Масс-спектрометр «Xevo G2 QTof».

Встроенный компьютер для передачи (конвертации) данных.

Внешний компьютер с переферией для управления процессом и обработки данных с помощью программного обеспечения MassLynx.

Внешний форвакуумный насос.

Руководство по эксплуатации на русском языке.

Методика поверки.

осуществляется по документу МП 57239-14 «Инструкция. Масс-спектрометры «Xevo G2 QTof». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 16 января 2014 г. и входящим в комплект поставки.

При поверке используют резерпин по ФС № 423267-96.

Сведения о методах измерений

приведены в руководстве по эксплуатации на масс-спектрометр «Xevo G2 QTof».

Нормативные и технические документы, устанавливающие требования к масс-спектрометрам «Xevo G2 QTof»

техническая документация фирмы-изготовителя «Waters Corporation», США.

Рекомендации к применению

-    осуществление ветеринарной деятельности;

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям.
