| Номер в госреестре | 57240-14 |
| Наименование СИ | Анализаторы многопараметрические настольные |
| Обозначение типа СИ | EDGE |
| Изготовитель | "HANNA Instruments", Германия; Фирма "HANNA Instruments", Румыния |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы многопараметрические настольные EDGE (далее - анализаторы) предназначены для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенных солей (TDS), массовой концентрации растворенного кислорода и температуры воды и водных растворов.
Принцип работы анализаторов потенциометрический, основан на измерении потенциалов на электродах первичных преобразователей.
Конструктивно анализаторы состоят из измерительного блока и подключаемых к нему электродов первичных преобразователей.
Электроды первичных преобразователей:
- HI 11310 стеклянный pH электрод со встроенным датчиком температуры;
- HI 11311 стеклянный pH электрод со встроенным датчиком температуры с дополнительными функциями диагностики электрода;
- HI 12300 pH электрод со встроенным датчиком температуры в пластиковом
корпусе;
- HI 12301 pH электрод со встроенным датчиком температуры в пластиковом корпусе с дополнительными функциями диагностики электрода;
- HI 763100 датчик проводимости со встроенным датчиком температуры;
- HI 764080 датчик растворенного кислорода со встроенным датчиком температуры.
Анализаторы имеют систему автоматической термокомпенсации, интерфейс для подключения персонального компьютера.

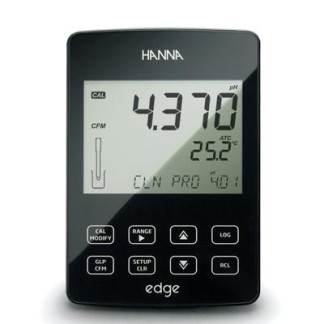

Фотография внешнего вида анализатора представлена на рисунке 1.
Анализаторы оснащены жидкокристаллическим дисплеем, клавишами управления и встроенным микропроцессором для обработки измерительной информации.
Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и передавать на ПК полученные результаты измерений.
Идентификационные данные программного обеспечения
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| - | 1.XX | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений рН | от 0 до 14 |
| Пределы допускаемой абсолютной погрешности измерений рН | ± 0,03 |
| Диапазон измезрений массовой концентрации растворенного кислорода, мг/дм | от 0,4 до 20 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3 | ±(0,015С+0,1) |
| Диапазоны измерений УЭП, мСм/см | от 0,01 до 200 |
| Пределы допускаемой приведенной погрешности измерений УЭП, % | ± 1,0 |
| Диапазон показаний УЭП, мСм/см | от 0,01 до 500 |
| Диапазоны измерений массовой концентрации растворенных солей (TDS), г/дм3 | от 0,005 до 400 |
| Пределы допускаемой приведенной погрешности измерений TDS, % | ± 1,0 |
| Диапазон измерений температуры жидкости, оС | от минус 20 до 120 |
| Пределы допускаемой абсолютной погрешности измерений о/~' температуры жидкости, С | ± 1,0 |
| Габаритные размеры, мм, не более | 202х140х12 |
| Масса, кг, не более | 0,25 |
| Условия эксплуатации: - температура окружающего воздуха, С; - относительная влажность воздуха, %, не более | от 0 до 55 80 |
| Средний срок службы, лет, не менее | 5 |
| *С - измеренная массовая концентрация растворенного кислорода, мг/дм3 | |
наносится на титульный лист руководства по эксплуатации анализатора типографским способом.
| Наименование | Количество, шт. |
| Измерительный блок | 1 |
| Комплект электродов, датчиков и растворов | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 22-241-2014 | 1 |
По дополнительному заказу поставляются:
HI 2020-02/2030-02/2040-02 edge™ - измерительный блок без датчиков, источник питания с европейской вилкой;
HI 11310 стеклянный pH электрод со встроенным датчиком температуры;
HI 11311 стеклянный pH электрод со встроенным датчиком температуры с дополнительными функциями диагностики электрода;
HI 12300 pH электрод со встроенным датчиком температуры в пластиковом корпусе;
HI 12301 pH электрод со встроенным датчиком температуры в пластиковом корпусе с дополнительными функциями диагностики электрода;
HI 763100 датчик проводимости со встроенным датчиком температуры;
HI 764080 датчик растворенного кислорода со встроенным датчиком температуры.
осуществляется по документу: МП 22-241-2014 «ГСИ. Анализаторы многопараметрические настольные EDGE. Методика поверки», утвержденному ФГУП «УНИИМ» 11 марта 2014 г.
Эталонные средства измерений, используемые при поверке:
- буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;
- стандартные образцы удельной электрической проводимости ГСО 7374-97 -ГСО 7378-97 (удельная электрическая проводимость 112 мСм/см, 12,9 мСм/см, 1,41 мСм/см 0,29 мСм/см, 0,047 мСм/см; относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);
- термометр ртутный стеклянный (диапазон измерений температуры от минус 50 оС до 120 оС, абсолютная погрешность ± 0,3 оС);
- ГСО-ПГС 3713-87 состава газовой смеси O2-N2 (объемная доля кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения ± 0,006 % при Р=0,95);
- ГСО-ПГС 3723-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 3,0 % до 5,0 %, относительная погрешность аттестованного значения ± (-0,1X+0,8) % при Р=0,95, где Х - аттестованное значение, %);
- ГСО-ПГС 3729-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения ± (-0,003 X+0,32) % при Р=0,95, где Х - аттестованное значение, %);.
- весы лабораторные I (специального) класса точности.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на анализаторы многопараметрические настольные EDGE
ГОСТ 8.120-99 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений рН
ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
Техническая документация изготовителя «HANNA Instruments», Германия и «HANNA Instruments», Румыния.
- при осуществлении деятельности в области охраны окружающей среды,
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2571 |
| Поверителей | 89 |
| Актуальность данных | 17.09.2024 |
