Спектрометры атомно-эмиссионные с дугой постоянного тока Prodigy DC Arc, 57244-14

Назначение

Спектрометры атомно - эмиссионные с дугой постоянного тока Prodigy DC Arc предназначены для измерения содержания химических элементов в твердых образцах.

Описание

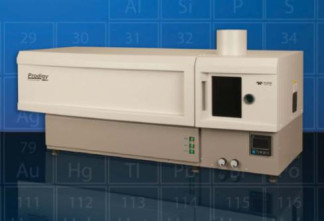

Спектрометр атомно - эмиссионный с дугой постоянного тока Prodigy DC Arc представляет собой прибор, в котором реализован метод эмиссионного спектрального анализа с возбуждением спектра пробы в дуге постоянного тока.

Программируемый дуговой генератор обеспечивает атомизацию и возбуждение любых типов образцов. Встроенный контроллер для управления режимами работы генератора. Хранение режимов работы генератора во встроенной памяти контроллера. Дуговой стенд предназначен для использования электродов разного типа и диаметра. Держатель нижнего электрода с регулировкой по глубине, адаптеры для электродов различного диаметра. Держатель верхнего электрода - V-образный зажим для электродов различного диаметра. Обдув дугового разряда аргоном и кислородом осуществляется с помощью керамической форсунки Stallwood Jet (дополнительная опция).

Длиннофокусная термостабилизированная оптика (оптическая система Эшелле) позволяет анализировать образцы сложного матричного состава и определять следовые концентрации элементов.

Жесткая конструкция, литой корпус и термостабилизация при температуре 34 °С полностью исключает возможность дрейфа сигнала.

Стандартная входная щель имеет размер 40 х 100 мкм. Благодаря большому фокусному расстоянию разрешение остается неизменным и не зависит от расположения спектральной линии на поверхности детектора.

Управление работой всех составных частей спектрометра, градуировка и обработка измерений осуществляется компьютером с помощью специального программного обеспечения. При выводе на экран измеренных значений концентрации, также выводятся изображения спектральных пиков. Предлагаются различные варианты градуировок с автоматическим вычислением коэффициента взаимовлияний.

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Программное обеспечение

Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Пломбировка приборов конструкцией спектрометров не предусмотрена.

Знак утверждения типа

Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Спектрометр атомно - эмиссионный с дугой постоянного тока Prodigy DC Arc Программное обеспечение Руководство по эксплуатации Методика поверки

1 шт.

1 шт. 1 шт. 1 шт.

Поверка

осуществляется по методике поверки МП РТ 2039 - 2014, утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 03 февраля 2014 г.

Средства поверки: стандартные образцы состава меди (комплект VSM02) ГСО 10054-2011.

Сведения о методах измерений

содержатся в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к спектрометрам атомно - эмиссионным с дугой постоянного тока Prodigy DC Arc

1.    МИ 2639-2001 «Государственная поверочная схема для средств измерений

массовой доли компонентов в веществах и материалах».

2.    Техническая документация фирмы «Teledyne Leeman Labs», США.

Лист № 4 Всего листов 4

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
