| Номер в госреестре | 57245-14 |
| Наименование СИ | Тензорезисторы проволочные приклеиваемые |
| Обозначение типа СИ | ПКС-7, ПКС-8 |
| Изготовитель | ФГУП "Сибирский НИИ авиации им.С.А.Чаплыгина" (СибНИА), г.Новосибирск |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Тензорезисторы проволочные приклеиваемые ПКС-7-120, ПКС-8-120 (далее по тексту -Тензорезисторы) предназначены для измерений деформации поверхности широкого спектра машиностроительных конструкций (стальных, титановых и алюминиевых) в различных отраслях промышленности.
Принцип работы Тензорезисторов основан на изменении электрического сопротивления при изменении геометрического размера объекта, на который наклеен Тензорезистор, под воздействием механических нагрузок, в изменении электрического сопротивления проводника при его растяжении-сжатии.
Тензорезистор используется в измерительных устройствах в качестве преобразователя при измерениях различных физических величин (длины, силы, давления) при отсутствии в окружающей среде агрессивных веществ, радиоактивного и прямого солнечного излучения, конденсата. Партия Тензорезисторов изготавливается непрерывным технологическим запуском из материалов одной поставки и комплектуется группами.

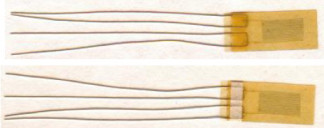

Тензорезистор состоит из тензорешетки в изоляционных подложках и выводных проводников (рисунок 1).
Связующее вещество для наклейки Тензорезисторов - электроизоляционный лак, разведенный до определенной вязкости. Тензорезистор - изделие конкретного назначения, вида I, невосстанавливаемое, неремонтируемое (ГОСТ 27.003-90).
| Наименование параметра | Тензорезистор | |
| ПКС-7-120 | ПКС-8-120 | |
| Номинальное электрическое сопротивление Тензорезистора, Ом | 120 | |
| Диапазон измеряемых деформаций, млн-1: - статических - динамических | ± 2000 ± 1000 | |
| Пределы допускаемой относительной погрешности измерений, % | ± 6 | |
| Номинальная база тензорезистора, мм | 7 | 8 |
| Предельное относительное отклонение сопротивления в партии от номинального, % | 1 | |
| Часовая ползучесть П при нормальных условиях: - среднее значение П, %, не более - предел среднего квадратического отклонения Бп, % | 0,5 0,5 |
| Максимальный рабочий ток питания импульсного тока, мА | 40 |
| Габаритные размеры, мм, не более: - длина без выводных проводников | 22 |
| - ширина | 7 |
| - толщина | 0,10 ± 0,01 |
| Масса, г, не более | 0,05 |
| Тензорезисторы эксплуатируются по гр. Д3 ГОСТ Р 52931-2008 со следующими уточнениями: - температура окружающего воздуха | (20-70) |
| - верхнее значение относительной влажности при плюс 35 °С и более низких температурах, без конденсации влаги, % | 95 |
| Средний срок службы, лет, не менее | 6 |
| Время непрерывной работы, ч, не менее | 24 |
| Чувствительность К при нормальных условиях: - среднее значение K, не менее | 2,00 |
| - предел среднего квадратического отклонения (SK) | 0,02 |
| Температурная характеристика сопротивления (ТХС): - максимальное значение ТХС в рабочей области значений температуры, мкОм/Ом, не более | 100хК |
| - предел среднего квадратического отклонения St№ мкОм/Ом | 20 |
| Минимальное значение сопротивления изоляции, Rro, МОм | 102 |
| Длина выводных проводников, мм, не менее | 25 |
Знак утверждения типа средств измерений нанесен на титульный лист паспорта типографским способом.
| Обозначение | Наименование | Кол- во | Заводской Номер | Примечание |
| ПКС | Тензорезистор | 10 | Г руппа | |
| - | Кисточка колонковая мягкая | 1 | № 8-10 | |
| А02.411709.015-050 | Упаковка | 1 | ||
| А02.411709.015ПС | Паспорт | 1 | ||
| А02.411709.015МП | Методика поверки | 1 |
осуществляется по документу А02.411709.015МП «Тензорезисторы проволочные приклеиваемые ПКС-7, ПКС-8. Методика поверки», утвержденному ФГУП «СНИИМ» в ноябре 2013 г.
Эталоны: Установка эталонная для градуировки приклеиваемых тензорезисторов «СибНИА», d = 1,8 % (Госреестр СИ № 34927-07).
А02.411709.015ПС «Тензорезистор проволочный приклеиваемый ПКС-7-120, ПКС-8-120. Паспорт»
Нормативные и технические документы, устанавливающие требования к тензорезисторам проволочным приклеиваемым ПКС-7, ПКС-8
1 ГОСТ 21616-91 Тензорезисторы. Технические условия
2 А02.411709.015ТУ «Тензорезисторы проволочные приклеиваемые ПКС-7-120, ПКС-8-120. Технические условия»
3 ГОСТ 8.543-86 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений деформации
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
