| Номер в госреестре | 57247-14 |
| Наименование СИ | Наборы мер оптической плотности и мутности |
| Обозначение типа СИ | MOD-001 |
| Изготовитель | "Modcon Systems Ltd.", Израиль |
| Год регистрации | 2014 |
| Срок свидетельства | 14.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Наборы мер оптической плотности и мутности MOD-001 (далее по тексту - наборы) предназначены для передачи размера единиц оптической плотности и мутности при поверке и калибровке анализаторов технологических процессов универсальных многокомпонентных серий M0D-C-4000 и M0D-C-8000.
Наборы состоят из трех комплектов мер:
- комплект мер оптической плотности UV;
- комплект мер оптической плотности VIS-NIR;
- комплект мер мутности,
каждый из которых может поставляться по отдельности в зависимости от требований заказчика.

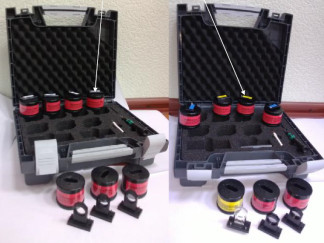

Комплект мер оптической плотности UV состоит из 7 (семи) светофильтров предназначенных для передачи единицы оптической плотности в ультрафиолетовом диапазоне длин волн: UV-L045, UV-L090, UV-L180, UV-L240 применяемых для калибровки точности и линейности фотометрических измерений; UV-B применяемого для тестирования интегральной блокировки; UV-S13, UV-S09 применяемых для тестирования спектральной стабильности; а также одной калибровочной кюветы, отвертки и кисточки для очищения светофильтров.
Комплект мер оптической плотности VIS-NIR состоит из 6 (шести) светофильтров: VIS-L045, VIS-L090, VIS-L180 предназначенных для передачи единицы оптической плотности в видимом диапазоне длин волн; NIR-L-045, NIR-L-090, NIR-L-180 предназначенных для передачи единицы оптической плотности в ближнем инфракрасном диапазоне длин волн; а также одной калибровочной кюветы, отвертки и кисточки для очищения светофильтров.
Светофильтры из состава данных комплектов мер оптической плотности изготовлены из стекла с металлическим напылением. Чтобы минимизировать влияние отражений на поверхности светофильтров, они монтируются в держателе в наклонном положении. Все светофильтры помещаются в индивидуальные футляры, устройство которых предохраняет светофильтры от резких ударов и загрязнений. Принцип действия комплектов мер оптической плотности UV и VIS-NIR основан на ослаблении светового потока за счет поглощения света материалом светофильтра.
Комплект мер мутности состоит из шести пластиковых бутылок объёмом 500 мл, заполненных суспензией полистирена различной концентрации. Принцип действия комплектов мер мутности основан на рассеивании излучения от источника света частицами суспензии.
Метрологические и технические характеристики комплектов мер представлены в таблицах 1 - 2.
Таблица 1. Метрологические и технические характеристики комплектов мер оптической плотности UV и VIS-NIR
| Наименование характеристики | Значение характеристики | ||
| UV | VIS | NIR | |
| Спектральный диапазон, нм | 254 - 313 | 385 - 1100 | 730 - 1100 |
| Диапазон значений оптической плотности мер, Б | 0,20 - 2,40 | ||
| Номинальные значения оптической плотности, Б - светофильтр UV-L045 - светофильтр UV-L090 - светофильтр UV-L180 - светофильтр UV-L240 - светофильтр UV-В - светофильтр UV-S09 на длине волны 280 нм 300 нм - светофильтр UV-S13 на длине волны 254 нм 280 нм 290 нм 300 нм 313 нм | 0,45±0,05 0,90±0,10 1,80±0,15 2,40±0,20 0,40±0,05 0,90±0,10 0,40±0,05 1,50±0,15 1,00±0,10 0,80±0,15 0,50±0,05 0,20±0,02 | - | |
| Номинальные значения оптической плотности, Б - светофильтр NIR-L-045 - светофильтр NIR-L-090 - светофильтр NIR-L-180 | - | - | 0,45±0,05 0,90±0,10 1,80±0,15 |
| Номинальные значения оптической плотности, Б - светофильтр VIS-L045 - светофильтр VIS-L090 - светофильтр VIS-L180 | - | 0,45±0,05 0,90±0,10 1,80±0,15 | - |
| Пределы допускаемой абсолютной погрешности значений оптической плотности, Б | ±0,02 | ||
| Масса, кг, не более - одного светофильтра - футляра с комплектом светофильтров | 0,12 1,90 | ||
| Габаритные размеры, мм, не более - корпус одного светофильтра - футляр | 050x48 300x265x110 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % | 20 - 40 100 ± 4 4 - 80 | ||
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, нм | 254 - 970 |
| Номинальные значения мутности, ЕМФ* | |
| - раствор 1 | 0±0,05 |
| - раствор 2 | 4,5±0,05 |
| - раствор 3 | 8,5±0,85 |
| - раствор 4 | 21,5±2,20 |
| - раствор 5 | 43,5±4,35 |
| - раствор 6 | 84,0±8,40 |
| Пределы допускаемой относительной | ±1 |
| погрешности значений мутности, % | |
| Габаритные размеры: | |
| - диаметрхвысота, мм, не более | 70x170 |
| - объем суспензии полистирена в мере, см3 | 500 |
| Масса одной меры, кг, не более | 0,6 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 - 40 |
| - атмосферное давление, кПа | 100 ± 4 |
| - относительная влажность воздуха, % | 4 - 80 |
* единицы мутности по формазину
наносится на титульный лист титульный лист руководства по эксплуатации и на этикетку футляра типографским способом.
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
| Наименование | Количество, шт. |
| Набор мер оптической плотности и мутности M0D-001 | 1 |
| Пластиковый кейс (для каждого из комплектов) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 124. Д4-13 «Наборы мер оптической плотности и мутности MOD-001. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 5 декабря 2013 года.
Основные средства поверки:
Вторичный эталон единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражения в спектральном диапазоне 0,2 - 2,5 мкм ВЭТ 156-5-2003 Основные метрологические характеристики:
динамический диапазон измерений спектрального коэффициента направленного пропускания (0,01 - 100) %;
абсолютная погрешность измерения спектрального коэффициента направленного пропускания в спектральном диапазоне 200 - 400 нм 0,3 %; 400 - 850 нм 0,15 %; 850-2500 нм
0,3 %
«Наборы мер оптической плотности и мутности MOD-001. Руководство по эксплуатации», часть 1 раздел 3; часть 2 раздел 2; часть 3 раздел 1
Нормативные и технические документы, устанавливающие требования к наборам
1 Техническая документация «MODCON Systems Ltd»
2 ГОСТ 29024-91 «Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний»
3 ГОСТ 8.588-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической плотности материалов»
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
Заявитель
ООО «Модкон»
111394, г. Москва, ул. Перовская, д. 61/2, стр. 1 Тел. + 7 (495) 989-18-40 факс + +7 (495) 989-18-40 E-mail: http://www.modcon.ru
