Анализаторы технологических процессов универсальные многокомпонентные MOD-C-4000 и MOD-C-8000, 57248-14

Назначение

Анализаторы технологических процессов универсальные многокомпонентные серий M0D-C-4000 и M0D-C-8000 (далее по тексту - анализаторы) в зависимости от модели предназначены для измерения и контроля технологических параметров жидких сред: мутности, оптической плотности в ультрафиолетовом, видимом и ближнем инфракрасном участке спектра, цвета и единиц рН.

Описание

Анализаторы серии MOD-C-4000 состоят из фотометрического измерительного контроллера (далее по тексту - контроллера) MOD-C-4XXX, базирующегося на микропроцессорах, проточной измерительной арматуры, ниже перечисленных оптических датчиков, предназначенных для измерения концентрации жидких сред:

•    MOD-A16, MOD-A16-EX, MOD-A16-EX-HT, MOD-A26, MOD-A26-EX, MOD-A26-EX-HT, работающие в видимой части спектра;

•    MOD-AS16-F, работающий в видимой части спектра;

•    MOD-AS16-N, работающий в ближней ИК части спектра;

•    MOD-A45, MOD-A45-EX, MOD-A45-EX-HT, MOD-A45-VB, MOD-A46, MOD-A46-EX, MOD-A46-EX-HT, работающие УФ части спектра;

•    MOD-S16, MOD-S16-F, MOD-S16-N, MOD-S16-VB-N, MOD-S56, MOD-S56-F, MOD-S56-N датчики-зонды работающие в видимой и ближней ИК частях спектра

и оптических датчиков, предназначенных для измерения мутности жидких сред:

•    MOD-T16, MOD-T16-N, MOD-T16-HT-N, MOD-T16-EX-HT-N, MOD-T16-PV-N, MOD-T16-HT-PV-N, MOD-A16-N; MOD-T16-HT, MOD-T16-EX, MOD-T16-EX-HT, MOD-T16-PV, MOD-T16-HT-PV.

Анализаторы серии MOD-C-8000 состоят из универсального контроллера MOD-C-8XXX, проточной измерительной арматуры, оптических датчиков и двух датчиков pH.

Модификации датчиков отличаются различным исполнением корпуса, а также возможностью калибровки датчика.

Контроллеры конструктивно имеют исполнения, обозначаемые следующим образом:

MOD-C-4(8^ - число входов для датчиков,

MOD-C-4(8)ХХ - число мА- и дистанционных входов

MOD-C-4(8)XXX - число выходов для ламп.

Все составные части анализаторов смонтированы в общем металлическом шкафу.

Принцип действия оптических датчиков, предназначенных для измерения концентрации основан на определении оптической плотности в ультрафиолетовом, видимом и ближнем инфракрасном участке спектра и заключается в измерении ослабления света при прохождении через исследуемую жидкость. Ослабление интенсивности света, вызванное поглощением и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом Ламберта-Бера. В качестве детекторов используются герметизированные кремниевые фотодиоды. По принципу действия оптические датчики делятся на одно- и двухканальные. В двухканальных датчиках фокусированный, постоянный луч света проникает через исследуемую жидкость. Делитель потока оптически разделяет луч света на стороне детектора на два отдельных пучка и через фильтр интерференции подводит их цветоизбирательно к детекторам. Два герметизированных кремниевых фотодиода измеряют для каждого канала интенсивность поступающего света и направляют его в конвертер в виде фототока. В одноканальных датчиках фокусированный, постоянный луч света проникает через исследуемую жидкость. Герметизированный кремниевый фотодиод измеряет интенсивность поступающего, оптически отфильтрованного света и направляет его в конвертер в виде фототока. Выбор длины волн или диапазона длин волн задается для соответствующей задачи измерения с помощью оптических фильтров. При работе в видимом и ближнем ИК диапазоне в качестве источника излучения применяется вольфрамовая лампа белого накаливания, при работе в УФ диапазоне - ртутная лампа низкого давления. При работе в УФ диапазоне датчики снабжаются дополнительным контрольным кремниевым фотодиодом, с помощью которого определяется интенсивность света УФ источника, которая учитывается при измерении. Благодаря этому исключается отрицательное влияние за счет отклонений интенсивности света лампы.

Принцип действия оптических датчиков, предназначенных для измерения мутности основан на определении уровня рассеянного света и поглощения света в ближнем ИК участке спектра и заключается в измерении интенсивности света по нормали и под углом 11°. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, например, следами взвешенных веществ, нерастворенными жидкостями или пузырьками газа, регистрируется под углом 11° восемью герметизированными кремниевыми фотодиодами. Одновременно измеряется свет, прошедший по нормали. Благодаря конструкции принимающей оптики мешающий свет, возникающий в самом измерительном элементе, не учитывается при измерении. Из-за небольшого угла рассеяния проходящий свет и рассеянный свет проходят практически одинаковое расстояние в технологической среде, за счет чего оптимально компенсируются специфические помехи, например, цвет или изменения цвета основной среды, а также загрязнение окна. В качестве источника света используется вольфрамовая лампа накаливания.

Датчики рН рассчитаны на крепление электродов pH под оптимальным углом 12 градусов. Благодаря этому можно использовать наполненные электролитом стеклянные электроды, в результате чего повышаются функциональная способность и срок службы зондов pH. Принцип действия основан на измерении электродвижущей силы (ЭДС) между измерительным и вспомогательным электродами с последующим автоматическим вычислением водородного показателя рН анализируемого раствора.

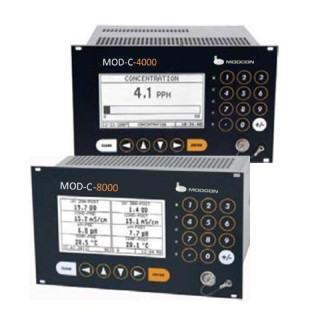

Для записи и контроля параметров исследуемой жидкости применяются контроллеры. Они обрабатывают до четырех специфичных результатов измерений в виде открытого текста или гистограммы, что обеспечивается за счет использования аналоговых и цифровых входов и выходов.

Ж

ft

Рисунок 7 - Общий вид датчика pH MOD-P12

Программное обеспечение

Программное обеспечение включает в себя функции вычисления, линеаризации и компенсации для смены изделия, диапазона измерений, нулевой точки и режима Hold. В конвертерах с mA-входами, дополнительно в распоряжении имеются функции дистанционного управления для внешней системы. Конвертеры, имеющие разъем PROFIBUS® PA, могут быть объединены в сеть и интегрированы в систему управления с помощью только одного кабеля. Несколько выходов передают результаты измерений в реальном времени, что обеспечивает точный контроль процесса.

С помощью интегрированного в контроллер регистратора данных можно записывать важные параметры процесса, используемые для обеспечения качества и контроля оборудования. Эти данные можно легко передать на персональный компьютер через интерфейс RS-232.

Идентификационные данные программного обеспечения представлены в таблице 1 Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Метрологические и технические характеристики анализаторов представлены в таблицах 2 - 4. Таблица 2. Метрологические и технические характеристики датчика рН MOD-P12_

Таблица 3. Метрологические и технические характеристики оптических датчиков

Лист № 8 Всего листов9

Таблица 4. Технические характеристики конвертеров MOD-C4XXX и универсальных преобразователей MOD-C-C8xXx__

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность конверторов методом наклеивания

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 5. Таблица 5

Поверка

осуществляется по документу МП 99.Д4-13 «Анализаторы технологических процессов универсальные многокомпонентные серий MOD-C-4000 и MOD-C-8000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 декабря 2013 года.

Основные средства поверки:

1    Набор мер оптической плотности и мутности MOD-001 Основные метрологические характеристики:

диапазон значений оптической плотности мер: 0,2 - 2,40 Б; пределы допускаемой абсолютной погрешности значений оптической плотности ±0,02 Б; номинальные значения мутности, ЕМФ: раствор 1 - 0±0,05; раствор 2 - 4,5±0,05; раствор 3 - 8,5±0,85; раствор 4 - 21,5±2,20; раствор 5 - 43,5±4,35; раствор 6 - 84,0±8,40; пределы допускаемой относительной погрешности значений мутности ±1%.

2    Стандарт-титры для рН-метрии тип 2 (рН=1,65), тип 5 (рН=4,01), тип 9 (рН=6,86), тип

13 (рН=9,18), тип 16 (рН=12,43) по ГОСТ 8.135-2004

Основные метрологические характеристики: отклонение рН от номинального значения не более 0,01 рН

3    Межгосударственный стандартный образец мутности (формазиновая суспензия)

МСО 0101:1999.

Основные метрологические характеристики: значение мутности: 4000 ЕМФ погрешность определения мутности ± 2,0 %

Сведения о методах измерений

1    «Инструкция по эксплуатации. Датчики MOD-A26», разделы 6 и 7

2    «Инструкция по эксплуатации. Датчики MOD-A16», разделы 6 и 7

3    «Инструкция по эксплуатации. Датчики MOD-T16-N», разделы 6 и 7

4    «Инструкция по эксплуатации. Датчики MOD-A45», разделы 6 и 7

5    «Инструкция по эксплуатации. Датчики MOD-A46», разделы 6 и 7

6    «Инструкция по эксплуатации. Датчики MOD-S16», разделы 6 и 7

7    «Инструкция по эксплуатации. Датчики MOD-S56», разделы 6 и 7

8    «Инструкция по эксплуатации. Датчики MOD-F60 и MOD-P12», разделы 6 и 7

9    «Инструкция по эксплуатации. Конвертер MOD - C- 4221», раздел 8 и 9

Нормативные и технические документы, устанавливающие требования к анализаторам

Техническая документация «MODCON Systems Ltd»

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.

Заявитель

ООО «Модкон».

111394, г. Москва, ул. Перовская, д. 61/2, стр. 1 Тел. + 7 (495) 989-18-40 факс + +7 (495) 989-18-40 E-mail: http://www.modcon.ru
