Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980, 57249-14

Назначение

Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980 (далее - анализаторы) предназначены для измерения толщины однослойных, многослойных или сплавных покрытий, определения концентрации растворов, составов сплавов и анализа материалов методом энергодисперсионной рентгеновской флуоресценции.

Описание

Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристических спектральных линий под действием высокоэнергетического излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитать толщину и элементный состав покрытия.

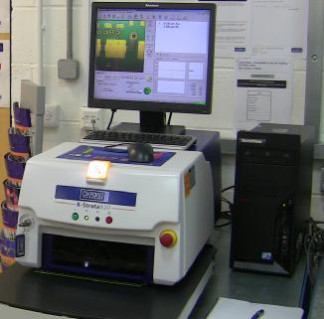

Основными элементами конструкции анализаторов являются:

-    Измерительная камера, содержащая рентгеновскую трубку и измерительное устройство, служащая также для защиты пользователя от излучения;

-    Рентгеновская трубка - источник рентгеновского излучения;

-    Источник питания, служащий для обеспечения всех частей анализатора электроэнергией с определенными характеристиками;

-    Видеокамера, служащая для визуализации области измерения;

-    Детектор - полупроводниковый для X-STRATA 980 и пропорциональный счетчик, заполненный ксеноном для X-STRATA 920, служащий для преобразования гамма квантов вторичного рентгеновского излучения в электрический сигнал;

- Для модели X-STRATA 920 используется персональный компьютер, предназначенный для приема, обработки и выдачи информации. Для модели X-STRATA 980 персональный компьютер встроен в корпус измерительной камеры.

Программное обеспечение

Для осуществления управления электронным блоком, сбора и анализа данных на персональном компьютере установлено программное обеспечение (ПО) SmartLink FP.

Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1. Таблица 1

Защита метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом и на боковую панель прибора с помощью наклейки.

Комплектность

Таблица 3

Поверка

осуществляется согласно методике поверки МП 105.Д4-13 «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2013 года.

Основные средства поверки:

1.    Государственные стандартные образцы (ГСО) состава: сталей легированных ГСО 4165-91П, 2489-91П - 2497-91П. Погрешность аттестации, не хуже 0,05 %;

2.    Набор мер толщины покрытий типа НТП на МО, диапазон 3-2000 мкм, 2-й разряд. ПР 50.2.006-2001. «Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм».

Сведения о методах измерений

Используется для прямых измерений в соответствии с методиками, приведенными в руководстве по эксплуатации «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам покрытий рентгенофлуоресцентным X-STRATA 920, X-STRATA 980

Техническая документация фирмы «OXFORD INSTRUMENTS Industrial Analysis», Великобритания.

Рекомендации к применению

Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980 используются вне сферы государственного регулирования обеспечения единства измерений.
