| Номер в госреестре | 57250-14 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | 1056, 56, 1057, 1066 |
| Изготовитель | "Emerson Process Management / Rosemount Analytical Inc.", США; Фирма "Emerson Process Management / Rosemount Analytical Inc.", Мексика |
| Год регистрации | 2014 |
| Срок свидетельства | 25.04.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Анализаторы жидкости модели 1056, 56, 1057, 1066 (в дальнейшем - анализаторы) предназначены для непрерывного измерения удельной электрической проводимости, водородного показателя pH, окислительно-восстановительного потенциала (ОВП), содержания кислорода, озона, хлора в жидких средах, в том числе в сточных водах.
Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Измерения содержания растворенных кислорода, озона и хлора выполняется с применением амперометрических мембранных датчиков. Принцип действия анализаторов при измерении pH основан на измерении ЭДС электродной системы и расчете водородного показателя pH анализируемого раствора на основе уравнения Нернста.
Конструктивно анализаторы состоят из датчика (первичного измерительного преобразователя) и электронного блока (вторичного преобразователя). Анализаторы комплектуют различными типами погружных и проточных датчиков, предназначенных для работы в разнообразных средах, в том числе агрессивных и содержащих абразивные материалы.
Вторичный преобразователь позволяет принимать и обрабатывать измерительные сигналы одновременно от одного до трех датчиков. Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на жидкокристаллический дисплей.
Приборы устанавливают непосредственно на трубопроводах, возможен настенный и щитовой их монтаж.
В комплекте с датчиками модели 381, 385, 389, 396, 397, 398, 3200, 3300, 3400, 3500, 3900, 381VP, 385VP, 389VP, 396VP, 397VP, 398VP, 3300VP, 3400VP, 3500VP, 3900VP, RB, TF396, Hx338, Hx348 анализаторы могут применяться для измерения рН и ОВП. Анализаторы 56, 1056, 1057, 1066 в комплекте с датчиками ОВП при индивидуальной калибровке для каждого применения могут применяться для измерения концентрации/дозировки окисляющих или востанавливающих веществ в воде (хлор, бром, бихромат калия, перманганат калия, хлорирующие, отбеливающие, дезинфицирующие добавки, антикоррозийные стабилизаторы и присадки).
В комплекте с датчиками модели 140, 141, 142, 150, 222, 225, 226, 228, 242, 245, 400, 401, 402, 403, 404, 410, 400VP, 401VP, 402VP, 403VP, 410VP анализаторы применяются для измерения удельной электрической проводимости (УЭП). Датчики могут быть дополнительно оснащенны монтажными принадлежностями (проточной, врезной арматурой и врезной арматурой с выдвижным шлюзом и шаровым клапаном). Датчики могут быть дополнительно оснащенны SMART-предусилителем для хранения заводских и наработанных при эксплуатации данных, а также для увеличения растояний передачи данных на вторичный преобразователь.
В комплекте с датчиками модели 498, 499, RDO, RDO Pro, Bx438, Gx448, Hx438 анализаторы могут применяться для измерения растворенного в воде кислорода и его следовых количеств, хлора, монохлорамина.
Анализаторы модели 56, 1056, 1057 в комплекте с соответствующими ионселек-тивными датчиками (ИСЭ) могут использоваться для измерения содержания в воде других веществ, имеющих ионную природу.
В комплекте с датчиками мутности модели 8-0108-0002-EPA и 8-0108-0003-180 анализаторы 56 и 1056 (могут маркироваться как Т56 и Т1056). Данные анализаторы предназначены для определения концентрации нерастворенных взвешенных в воде частиц.

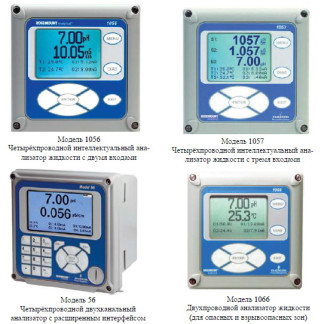

Общий вид анализаторов представлен на рисунке 1.
| Г I | 5 1057^ * 1.057^ “ 7.00* Та С 25,0*C ОН 5.12пЯ T2s 24,?К 021 6.9@Р*Я ТЗ:92.1*С СЗ: ,4*пД | С"' j СГ!,Л"/ I -1 |
Рисунок 1 - Общий вид анализаторов модели 1056, 56, 1057 и 1066
Дополнительно возможно подключение к анализатору импульсных датчиков для
3
измерения расхода в диапазоне от 0 до 10000 дм /мин.
Анализаторы контролируют температуру измеряемой среды с помощью термометров сопротивления Pt100, Pt1000 и выполняют температурную компенсацию результатов измерений.
Механическая защита корпуса от несанкционированного доступа выполняется с помощью шильд-наклеек (внешний вид корпуса с шильд-наклейкой показан на рисунке 2).
Анализаторы имеют встроенное программное обеспечение.
Программное обеспечение анализаторов имеет древовидную структуру. Навигация по меню осуществляется при помощи клавиш, расположенных на передней панели прибора. Назначение пунктов меню и порядок действий при работе с ПО описаны в эксплуатационной документации.
Информационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм идентификации |
| SOFTWARE, MAIN BOARD, 56 | 60181S00/M56v1.16.m56 | 1.16 | 0X23DABF3E 0XDB6EDF53 | LQD10370 |
| SOFTWARE, MAIN BOARD SERIAL FLASH, 56 | 60193S00/M56V2.17.m56 60193S00/56FACTORYL OADERV2.01.HEX. | 2.17 2.01 | 0XCBB3B84B 0XD430A6EC 0X534CCBEC | LQD10670 |
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм идентификации |
| SOFTWARE, MAIN BOARD SERIAL FLASH, 56 | 60193S00/M56V2.18.m56 60193S00/56FACTORYL OADERV2.01HEX. | 2.18 2.01 | 0XCBB3B84B 0X61CCA78A 0X1E4BB8C5 | LQD10670 |
| SOFTWARE, INITIALIZATION/ PROGRAM PROFIBUS 56 | 60186S00/56 PROFIBUS DP UPSD3354 V1.03.HE X. | 1.03 | 0XF658 | LQD10531 |
| SOFTWARE, INITIALIZATION/ PROGRAM, MAIN BOARD 1056, 56 | 60159S00/1056 MAIN B OARD_V3_13HEX. | 3.13 | 0XE182 | 9329 |
| SOFTWARE, 1066 A-FF, HORNET CHIP | 60192S00/1066 A FF H ORNET_V1.09 | 1.09 | D9D838CA | LQD10624 |
| SOFTWARE, 1066, C/T-FF, AT-MEGA324 | 60190S00/1066 CT ATM EGA324_V1.08.A90 | 1.08 | 3C48 | LQD10630 |
| SOFTWARE, 1066, C/T-FF, HORNET | 60189S00/1066 C FF HO RNET_V1.15.BIN. | 1.15 | D9E2EACD | LQD10630 |
| SOFTWARE, 1066, C/T-HT, AT-MEGA324 | 60188S00/1066 CT ATM EGA324_V1.08. A90 | 1.08 | 3C48 | LQD10619 |
| SOFTWARE, 1066, C/T-HT, AT-MEGA2561 | 60187S00/1066 CT ATM EGA2561_V1.10. A90 | 1.10 | E875 | LQD10619 |
| SOFTWARE, HORNET CHIP, 1066-P-FF | 60184S00/1066 P FF HO RNET_V1.07.BIN | 1.07 | DA0D490A | LQD10533 |
| SOFTWARE, 1066pH-HT SENSOR, AT-MEGA324P | 60183S00/1066 AP ATM EGA324_V1.06.A90 | 1.06 | FD95 | LQD10420 |
| SOFTWARE, 1066pH-HT MAIN BOARD, ATMEGA2561 | 60182S00/1066 AP ATM EGA2561_V1.24.A90 | 1.24 | 1204 | LQD10420 |
| SOFTWARE, IN-IT/PROGRAM,MA IN BOARD, LPC2138, OPTEK | 60170S00/OPTEK C300 MAIN BOARD V4 09.H EX. | 4.09 | 0X1E45 | LQD10101 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «А» по МИ 3286-2010.
Таблица 2
| Диапазон измерений: - массовой доли кислорода, млн-1 - массовой доли хлора, млн-1 - массовой доли озона, млн-1 - удельной электрической проводимости (УЭП): - контактной, мкСм/см - индуктивной (тороидальной), мСм/см - pH, - ОВП, мВ - Мутность, ЕМФ - токового входа, мА | от 0,001 до 20 от 0,05 до 20 от 0,05 до 3 от 0,01 до 600 000 от 0,02 до 2000 от 0 до 14 от минус 1500 до плюс 1500 от 0,05 до 200 от 0 до 20 или от 4 до 20 |
| Пределы допускаемых значений относительной погрешности, %: | |
| - массовой доли кислорода | ±10 |
| - массовой доли хлора | ±10 |
| - массовой доли озона | ±10 |
| Пределы допускаемой приведенной погрешности УЭП, %: | |
| - контактной (в диапазоне от 0,01 до 20 000 мкСм/см), | ±2 |
| - контактной (в диапазоне от 20 до 600 мСм/см), | ±7 |
| - тороидальной | ±2 |
| Пределы допускаемой абсолютной погрешности изме | |
| рения pH | ±0,05 |
| Пределы допускаемой абсолютной погрешности изме | |
| рения ОВП, мВ | ±5 |
| Пределы допускаемой относительной погрешности из | |
| мерения мутности, % | ±5 |
| Пределы допускаемой приведенной погрешности при | |
| измерении токового входа, % | ±0,03 |
| Диапазон температурной компенсации измеряемой жидкости, оС: | |
| - массовой доли кислорода | от 0 до 50 |
| - массовой доли хлора | от 0 до 50 |
| - массовой доли озона | от 0 до 50 |
| - УЭП | от 0 до 200 |
| - pH | от 0 до 145 |
| - ОВП | от 1 до 145 |
| Потребляемая мощность, В • А, не более | 20 |
| Габаритные размеры, мм, не более | |
| модель 1056 | 155х155х131 |
| модель 56 | 157х157х132 |
| модель 1057 | 155х155х131 |
| модель 1066 | 155х155х131 |
| Масса (без датчика), кг, не более | 1,5 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С | |
| модель 1056 | от 0 до 55 |
| модель 56 | от 0 до 55 |
| модель 1057 | от 0 до 55 |
| модель 1066 | от минус 20 до 65 |
| - относительная влажность, % | от 5 до 95 (без конденсации) |
| Наработка на отказ, ч | 67000 |
| Срок службы, лет | 8 |
Знак утверждения типа наносят на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество |
| 1. Анализаторы жидкости модели 1056, 56, 1057, 1066: | 1 комплект |
| 1.1. Электронный блок. | 1 экземпляр (по заказу). |
| 1.2. Датчики (Сенсоры) | По заказу |
| 2. Комплект монтажных принадлежностей | По заказу |
| 3. Комплект расходных материалов | По заказу |
| 4. Комплект ЗИП | По заказу |
| 5. Эксплуатационная документация | 1 комплект |
| 6. Методика поверки | 1 экземпляр |
Поверка осуществляется по документу МП 57250-14 «Анализаторы жидкости модели 1056, 56, 1057, 1066, фирмы "Emerson Process Management / Rosemount Analytical Inc.", США, Мексика. Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» в ноябре 2013 г.
Основные средства поверки:
- гипохлорит натрия, хч, ГОСТ 11086-76;
- гидроокись натрия, хч, по ГОСТ 4328-77;
- вода дистиллированная, ГОСТ 6709-72.
- поверочные газовые смеси (ГСО-11ГС) кислород-азот с объемной долей кислорода от 0,5 до 20% с погрешностью аттестации не более ±0,1%;
- стандарт-титры СТ-ОВП-01 по ТУ 2642-00402567567-2008
- государственные стандартные образцы (ГСО) мутности № 7271-96, номинальное значение мутности 4000 ЕМФ, ТУ 4381-301-13193561-96;
Методики измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости модели 1056, 56, 1057, 1066
ГОСТ 22729-84 Анализаторы жидкостей. ГСП. Общие технические условия.
ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические ГС1 . Общие технические требования.
ГОСТ 27987-88 Анализаторы жидкости потенциометрические. ГСП. Общие технические условия.
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.
ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН.
ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
Техническая документация фирмы-изготовителя.
1 Осуществление деятельности в области охраны окружающей среды.
2 Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
