Хроматографы газовые TRACE 1310 ГХ, 57252-14

Назначение

Хроматографы газовые TRACE 1310 ГХ (далее - хроматографы) с детекторами по теплопроводности (ДТП), пламенно-ионизационным (ПИД), пламенно-фотометрическим (ПФД), электронозахватным (ЭЗД), термоионным (ТИД) и масс-спектрометрическими (МСД) ISQ, ITQ, DFS, TSQ 8000 предназначены для разделения компонентов и измерения их содержания в широкой группе веществ, материалов, в пищевых продуктах, объектах окружающей среды.

Описание

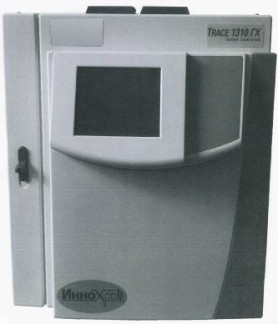

Хроматографы газовые TRACE 1310 ГХ представляют собой универсальные стационарные приборы, состоящие из основного блока, включающего термостат колонок со встроенным процессором, электроникой и пневматикой; сменных взаимозаменяемых модулей инжекторов и детекторов (масс-спектрометрические детекторы представляют собой отдельные приборы в изолированном корпусе). Хроматографы могут одновременно работать с двумя детекторами, не считая масс-спектрометрических. В состав хроматографов входят система управления, сбора и обработки данных.

Для проведения анализа с программированием температур в области отрицательных значений применяют криогенные приставки с охлаждением жидким диоксидом углерода (до минус 50 °С) или жидким азотом (до минус 100 °С).

Для многомерной хроматографии предусмотрено размещение кранов-переключателей и хроматографических колонок в дополнительном термостате с возможностью обогрева в изотермическом режиме до 175 °С. Дополнительный термостат монтируется слева от хроматографа.

Для реализации методов высокоскоростной хроматографии прибор оснащается приставкой UltraFast, которую устанавливают в базовый термостат.

Для ввода пробы в капиллярные колонки предусмотрены следующие устройства: стандартный инжектор-испаритель с делением/без деления (split/splitless - SSL) пробы, инжектор-испаритель с делением/без деления с функцией обратного сброса пробы (SSLBKF), инжектор-испаритель для ввода больших объемов пробы, охлаждаемый инжектор для прямого ввода проб, инжектор с программированием по температуре, инжектор для широких капиллярных колонок (wide bore) с обдувом прокладки. Краны-дозаторы для ввода газообразных проб или проб нестабильных жидкостей устанавливают в дополнительный термостат или как внешнее устройство. Хроматографы могут комплектоваться автоматическими дозаторами жидких проб, термо-десорбером, статическим и/или динамическим парофазным дозатором и пиролитической приставкой.

Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через встроенную в прибор клавиатуру, либо при помощи программного обеспечения (ПО), установленного на персональном компьютере.

Система управления и обработки данных на основе внешнего ПК и встроенного в хроматограф микропроцессора обеспечивает задание режимов работы инжекторов, колонок, детекторов, кранов, и индикацию задаваемых и текущих параметров, как на дисплее прибора, так и на экране монитора.

С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

вать и контролировать режимные параметры хроматографов, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

12

1,510

410-10 (по гексадекану) (по линдану) 10"14 (по метафосу) (по метафосу) (по метафосу) (по метафосу)

15

4,510 2-ю-14

115-

-13

13

10

10

10

12

14

5.010 1,210' 1,0-10"'

5.010

5.010

14

10

13

1,510 2,0 10" 1,0 102,010 1,010-'

13

Технические характеристики

Хроматограф TRACE 1310 ГХ с детекторами ПИД, ДТП, ЭЗД, ТИД, ПФД

Предел детектирования, не более:

ПИД, г(С)3/с

ДТП, г/см3 (при использовании гелия в качестве газа-носителя)

ЭЗД, г/с

ТИД (азотно-фосфорный), г(Р)/с

г(Ы)/с

ПФД, г(Р)/с г^)/с

Уровень шума, не более:

ПИД, А ДТП, В ЭЗД, В ТИД, А ПФД, А Дрейф сигнала, не более:

ПИД, А/час ДТП, В/час ЭЗД, В/час ТИД, А/час ПФД, А/час

Предел допускаемых значений относительного СКО выходного сигнала при ручном дозировании, %, не более:

- времени удерживания ПИД, ДТП, ТИД ЭЗД, ПФД

-    площади пика

пид, ДТП ЭЗД ТИД ПФД

3

4

5

6

± 2 ± 3

± 5 ± 6 ± 10 2000

440х670х450

35

Пределы допускаемых значений относительного изменения выходного сигнала за 8 часов непрерывной работы при ручном дозировании, %, не более:

-    времени удерживания

ПИД, ДТП ЭЗД, ТИД, ПФД

-    площади пика

ПИД, ДТП ЭЗД, ТИД ПФД

Потребляемая мощность, В А, не более Габаритные размеры, мм, не более:

-    хроматограф с детекторами ДТП, ПИД, ПФД, ЭЗД, ТИД Масса, кг, не более

-    хроматограф

-    детекторы ДТП, ПИД, ПФД, ЭЗД, ТИД

Хроматограф газовый с масс-спектрометрическими детекторами ISQ, ITQ, DFS, TSQ 8000

Тип ионизации

Электронный

удар

600:1

100:1

25:1

1000:1

2

5

± 3 ± 7

1800

12000

4500

Отношение сигнал/шум (режим Scan 200-300 а.е.м., скорость 2 скан/сек, измерение по m/z 284), не менее:

-    масс-спектрометрический детектор ISQ (при вводе 2 пг контрольного вещества)

-масс-спектрометрический детектор ITQ (при вводе 2 пг контрольного вещества)

-    масс-спектрометрический детектор DFS (при вводе 200 пг контрольного вещества)

-    масс-спектрометрический детектор TSQ 8000 (при вводе 1 пг контрольного вещества)

Предел допускаемых значений относительного СКО выходного сигнала при ручном дозировании, %, не более:

-    времени удерживания

-    площади пика

Пределы допускаемых значений изменения выходного сигнала за 8 часов непрерывной работы при ручном дозировании, %, не более:

-    времени удерживания

-    площади пика

Потребляемая мощность, В-А, не более:

-    масс-спектрометрические детекторы ISQ, ITQ

-    масс-спектрометрический детектор DFS

-    масс-спектрометрический детектор TSQ 8000 Габаритные размеры, мм, не более:

-    масс-спектрометрические детекторы ISQ, ITQ

-    масс-спектрометрический детектор DFS    1700x1900x1820

-    масс-спектрометрический детектор TSQ 8000    690x560x790 Масса, кг, не более:

-    масс-спектрометрические детекторы ISQ, ITQ    45

-    масс-спектрометрический детектор DFS    875

-    масс-спектрометрический детектор TSQ 8000    118

Условия эксплуатации:

температура окружающей среды, °С    от 15 до 27

относительная влажность (при 25 °С), %    от 40 до 80

атмосферное давление, кПа    от 84 до 106

напряжение питания, В    220 ± 10 %

частота, Гц    50 ± 1 %

Знак утвержденного типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    хроматограф газовый TRACE 1310 ГХ (основной блок с интегрированным процессором и электронным контролем);

-    детектор (по заказу):

ПИД, ДТП, ЭЗД, ТИД, ПФД;

масс-спектрометрический ISQ, ITQ, DFS, TSQ 8000;

-    съемные взаимозаменяемые модули инжекторов;

-    съемные взаимозаменяемые модули детекторов;

-    комплект принадлежностей (шприцы, трубки с фитингами, уплотняющие элементы, пленочный расходомер и др.);

-    комплект инструментов;

-    руководство по эксплуатации;

-    методику поверки.

Поверка

осуществляется по документу МП 57252-14 "Инструкция. Хроматографы газовые TRACE 1310 ГХ. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 марта 2014 г. и входящему в комплект поставки.

Основные средства поверки: ГСО 7289-96, 7888-2001, 7889-2001, 7495-98.

Сведения о методиках (методах) измерений: нет Нормативные и технические документы, устанавливающие требования к хроматографам газовым TRACE 1310 ГХ

ГОСТ 26703-93 "Хроматографы аналитические газовые. Общие технические требования и методы испытаний".

Технические условия ТУ 4215-001-17617584-2013.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнение работ по обеспечению безопасных условий и охраны труда;

-    осуществление мероприятий государственного контроля (надзора).
