| Номер в госреестре | 57254-14 |
| Наименование СИ | Яркомер |
| Обозначение типа СИ | LS-110 |
| Изготовитель | "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Яркомер LS-110 (далее по тексту - яркомер) предназначен для измерения яркости источников света и отражающих поверхностей как в лабораторных, так и в производственных условиях.
Принцип действия яркомера основан на преобразовании света, падающего или отраженного, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на внешнем дисплее и на дисплее в видоискателе.
В яркомере используется сквозная система наблюдения на основе логических микросхем, построенных на основе биполярных транзисторов и резисторов (TTL), которая точно показывает область измерения, и индикатор в видоискателе, позволяющий наблюдать отчет измерения одновременно с измеряемым объектом. Оптическая система снижает блики, поэтому на измерения не влияют световые источники, находящиеся вне индицируемой зоны измерения. В качестве датчика используется кремниевый фотоэлемент корригированный под функцию чувствительности человеческого глаза V(X).
Для сравнения яркости двух объектов можно измерять яркость в процентах.
При измерениях может быть использован любой из двух видов калибровки: PRESET (установленный) - для измерений с использованием фирменного калибровочного стандарта завода-производителя; VARI - для измерений с использованием калибровочного стандарта пользователя.
Прибор может отображать пиковое значение измерения, сделанного при нажатом спусковом крючке, а при измерении цветных объектов или использовании приближающих линз для измерения маленьких объектов может использоваться цветовая коррекция для автоматической регулировки отклика прибора.
Яркомер позволяет использование опциональных приближающих линз для измерения небольших объектов или при измерении на небольших расстояниях. Без приближающих линз яркомер позволяет проводить измерения объектов на расстоянии от 1014 мм от указателя фокальной плоскости с минимальной областью измерения с диаметром 14,4 мм. При использовании приближающих линз возможно проведение измерений на расстоянии от 205 мм от указателя с областью измерения диаметром 0,4 мм. Одновременно к прибору может быть подсоединена только одна приближающая линза.
В яркомере имеются выводы цифровых данных для передачи данных на принтер DP-10 или компьютер.

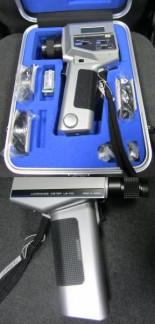

Общий вид яркомера и комплектующие представлены на рисунках 1 - 3.
Метрологические и технические характеристики яркомера представлены в таблице
1.
Таблица 1
| Наименование характеристики | Номинальное значение |
| Диапазон показаний яркости, кд/м2: - FAST (высокая скорость) - SLOW (низкая скорость) | 0,01 - 999000 0,01 - 499000 |
| Диапазон измерений яркости, кд/м2 | 1 - 10000 |
| Пределы допускаемого значения относительной погрешности измерения яркости, % | ±4 |
| Угол поля зрения | 1/3° |
| Поле зрения (отображается в виде круга) | 9° |
| Фокусное расстояние, мм, не менее | 1014 |
| Фокусное расстояние при использовании приближающих линз, мм - №153 - №135 - №122 - №110 | 623 - 1210 447 - 615 323 - 368 203 - 205 |
| Диаметр области измерения, мм | 4,8 на расстоянии 1014 мм |
| Диаметр области измерения при использовании приближающих линз, мм - №153 - №135 - №122 - №110 | 2.7 - 6,3 1.8 - 2,9 1,1 - 1,5 0,4 - 0,5 |
| Электропитание осуществляется от: - аккумуляторной батареи; - принтера DP-10 через порт ввода данных* с напряжением, В | 9 |
| Габаритные размеры (ВхШхГ), мм, не более | 208x79x150 |
| Масса (без аккумуляторной батареи), кг, не более | 0,85 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35°С без конденсации, %, не более | 0 - 40 85 |
| * - если принтер DP-10 входит в комплект поставки | |
наносится на титульный лист Инструкции по эксплуатации типографским способом, а также на поверхность яркомера, используя технологию трафаретной печати.
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
| Наименование | Количество, шт. |
| Яркомер LS-110 | 1 |
| Приближающие линзы (№№ 153, 135, 122, 110) | 4 |
| Поворотный окуляр для возможности наблюдения под углом 90° Angle Finder Vn | 1 |
| Крышка на объектив | 1 |
| Крышка на окуляр | 1 |
| Нейтральный светофильтр на окуляр | 1 |
| Крышка на разъем вывода данных | 1 |
| Аккумуляторная батарея с напряжением 9В | 1 |
| Принтер DP-10* | 1 |
| Кейс для хранения прибора | 1 |
| Инструкция по эксплуатации | 1 |
| Методика поверки | 1 |
*по дополнительному заказу
осуществляется по документу МП 120.Д4-13 «Яркомер LS-110. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 ноября 2013 года.
Основные средства поверки:
1 Источник яркости (эталонный образец) из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
Диапазон измерения яркости 100 — 10000 кд/м ; пределы допускаемой относительной погрешности измерений яркости ± 0,5-10" .
2 Нейтральный светофильтр НС-10 из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Спектральный диапазон 380 — 780 нм Коэффициент ослабления 100
Всего листов 5
«Яркомеры Konica Minolta LS-100/LS-110. Инструкция по эксплуатации» раздел 10 «Измерение абсолютной яркости».
Нормативные документы, устанавливающие требования к яркомеру
ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
