Генераторы нулевого воздуха - рабочие эталоны 1-го разряда 701, 701Н, Т701, Т701Н, 751, 751Н, 57258-14

Назначение

Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1го разряда (далее - генераторы) предназначены для воспроизведения единицы массовой концентрации определяемых примесей в нулевом воздухе и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Описание

Принцип действия генераторов основан на прокачивании атмосферного воздуха при помощи компрессора и его очистке от газов-загрязнителей и аэрозольных частиц при помощи системы фильтров (скрубберов).

В состав генераторов входят: встроенный компрессор, змеевик-охладитель, регенерационный скруббер, резервуар для хранения воздуха и система фильтров для удаления атмосферных загрязнителей.

Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на регенерационный скруббер, где происходит удаление остатков влаги. Сухой воздух поступает в резервуар для хранения, где он изолируется запорным клапаном.

Через редуктор, задающий давление на выходе генератора, воздух подается на систему фильтров, где происходит удаление атмосферных загрязнителей:

-    скруббер углеводородов (опция), где под действиям высокой температуры (300 °С) происходит каталитическое разложение углеводородов до диоксида углерода (СО2) и воды (Н2О);

-    скруббер СО (опция), где происходит каталитическое окисление углеводородов оксида углерода (СО) до диоксида углерода (СО2);

-    пурафиловый скруббер, где происходит окисление оксида азота (NO) до диоксида азота

(NO2);

-    угольный фильтр для удаления диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S) и аммиака (NH3);

-    фильтр тонкой очистки, для удаления частиц с размером более 10 мкм.

Управление всеми функциями генератора осуществляется с помощью микропроцессора.

Конструктивно генераторы представляют собой одноблочные приборы:

-    переносные (модели 751, 751Н) в пластиковом чемодане;

-    стационарные (модели 701, 701Н, Т701, Т701Н) в металлическом корпусе.

На лицевой панели генераторов расположены выключатель (вкл./выкл.), манометр, регулятор давления и индикатор точки росы.

Разъем для подключения сети переменного тока напряжением (230 ± 23) В и выходной штуцер нулевого газа, в зависимости от модели, расположены либо на лицевой панели (модели 751/751Н), либо на задней панели прибора (модели 701, 701Н, Т701, Т701Н).

Модели Т701, Т701 Н оборудованы сенсорным дисплеем передней панели, предназначенный для контроля и управления приборами.

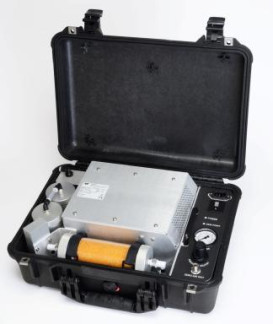

Внешний вид генераторов приведен на рисунках 1 - 6.

Рисунок 5 - Внешний вид генератора модели Т701Н. Рисунок 6 - Внешний вид генератора модели Т701.

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем.

ПО осуществляет следующие функции:

- обеспечение функционирования узлов и элементов генератора (управление циклом клапана регенерационного скруббера, управление циклом клапана водостока, управление компрессором и т.д.);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    подключение к персональному компьютеру через интерфейсы Ethernet или через RS232 по протоколу Modbus (только для моделей Т701, Т701Н).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (модели 701, 701Н, 751, 751Н), уровню «С» (модели Т701, Т701Н) по МИ 3286-2010.

Влияние программного обеспечения генератора учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Технические характеристики

1) Метрологические характеристики генераторов приведены в таблице 2.

Таблица 2.

2)    Давление воздуха на выходе генераторов и допускаемое отклонение (210 ± 25) кПа при объемном расходе воздуха, дм3/мин, не более

для моделей 701, T701:    20;

для моделей 701Н, T701H: 30; для моделей 751, 751Н    5.

3)    Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы    ± 25 кПа;

4)    Температура точки росы влаги на выходе генераторов, оС минус 20 (при объемном расходе не более 10 дм3/мин); минус 10 (при объемном расходе от 10 до 20 дм /мин); минус 40 (при объемном расходе от 20 до 30 дм3/мин);

5)    Время прогрева, мин, не более    30;

6)    Габаритные размеры, мм, не более:

модели 701, Т701    длина - 600; ширина - 435; высота - 225;

модели 701Н, Т701Н    длина - 715; ширина - 435; высота - 225;

модели 751    длина - 360; ширина - 470; высота - 180;

модели 751Н    длина - 355; ширина - 560; высота - 230.

7)    Масса, кг, не более

модели 701, Т701    25;

модели 701H, Т701Н    31

модели 751    11,5;

модели 751H    21,5.

8)    Питание генераторов осуществляется от сети переменного тока напряжением (230 ± 23) В с частотой (50 ± 1) Гц;

9)    Потребляемая мощность, В А, не более: модели 751    130; модели 751H 425; модели 701, 701H, Т701, Т701Н 400.

10)    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 10000 часов.

11)    Средний срок службы, лет, не менее: 10.

12)    Условия эксплуатации:

-    диапазон температур окружающего воздуха от 10 до 35 °С;

-    диапазон относительной влажности окружающего воздуха: от 15 % до 95 % при 25 °С (без конденсации влаги);

-    диапазон атмосферного давления от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на корпус генераторов и на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки генераторов нулевого воздуха входят:

1    Генератор нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н -

рабочий эталон 1-го разряда    1 шт.

2    Руководство по эксплуатации (с дополнением)    1 экз.

3    Методика поверки МП-242-1678-2013    1 экз.

Поверка

осуществляется по документу МП-242-1678-2013 «Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» декабря 2013 г.

Основные средства поверки:

-    комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2011;

Лист № 5 Всего листов 5

-    эталон сравнения - газовая смесь в баллоне под давлением по ГОСТ 8.578-2008: O2/N2 (Хд. 2.706.136-ЭС41);

-    стандартные образцы состава - газовые смеси в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе «Генераторы нулевого воздуха моделей 701/701Н, Т701/Т701Н, 751/751Н - рабочие эталоны 1-го разряда. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к генераторам нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочим эталонам 1-го разряда

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

2    Техническая документация фирмы - изготовителя.

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
