Номер в госреестре | 57264-14 |
Наименование СИ | Система измерений количества и показателей качества нефти № 201 Кальчинского месторождения |
Изготовитель | ООО "РН-Уватнефтегаз", с.Уват |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Система измерений количества и показателей качества нефти № 201 Кальчинского месторождения (далее СИКН) предназначена для измерения массы нефти в соответствии с требованиями РМГ 100-2010.
Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью расходомеров массовых. Сигналы с первичных измерительных преобразователей массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

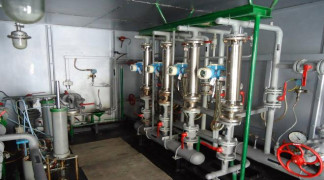

СИКН состоит из функционально объединенных блоков:
а) Блока измерительных линий (БИЛ), предназначенного для непрерывных измерений массы нефти, проходящей по измерительным линиям. Принята компоновка БИЛ с двумя рабочими, одной резервной и одной контрольной измерительной линией. В каждой измерительной линии установлены:
- расходомер массовый Promass 63 MT 50; регистрационный номер в Федеральном информационном фонде 15201-07;
- преобразователь сопротивления ТСП Метран-206, регистрационный номер в Федеральном информационном фонде 19982-07;
- датчик давления Метран-22, регистрационный номер в Федеральном информационном фонде 17896-05;
б) Блока измерений контроля качества нефти (БИК), предназначенного для постоянного измерения показателей качества нефти (плотность, объемная доля воды), в состав которого входит:
- два влагомера нефти поточных УДВН-1пм, регистрационный номер в Федеральном информационном фонде 14557-10; (рабочий и резервный);
- два преобразователя плотности жидкости измерительных 7835В, регистрационный номер в Федеральном информационном фонде 15644-06; (рабочий и резервный);
- преобразователь сопротивления ТСП Метран-206, регистрационный номер в Федеральном информационном фонде 19982-07;
- датчик давления Метран-22, регистрационный номер в Федеральном информационном фонде 17896-05;
в) Системы сбора и обработки информации (СОИ), предназначенной для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В состав СОИ входит:
- комплекс измерительно-вычислительный на базе устройств программного управления TREI-5B, регистрационный номер в Федеральном информационном фонде 14857-95;
- комплекс программно-технический «Круг-2000», регистрационный номер в Федеральном информационном фонде 15592-08.
Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:
- измерение в автоматическом режиме:
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
2) объемной доли воды в нефти;
3) давления в БИЛ и БИК;
4) температуры в БИЛ и БИК;
5) плотности нефти;
- вычисления в автоматическом режиме:
1) суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;
2) массы нетто нефти с учетом параметров качества нефти;
3) средних значений температуры, давления, плотности, объемной доли воды в нефти;
4) массовой доли воды в нефти;
- поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;
- контроль метрологических характеристик рабочих расходомеров массовых с помощью контрольного расходомера массового;
- световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;
- индикации и регистрации результатов измерений.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:
ИС-2.
СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО контроллера «ТЯЕ1-5В-02» и программным обеспечением автоматизированного рабочего места оператора «Круг-2000».
Идентификационные данные программного обеспечения приведены в таблице 2
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения | Идентифика ционное наимено вание програм много обеспечения | Номер версии (идентифика ционный номер) програм много обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Измерительновычислительный комплекс «TREI-5В-02» на базе контроллера MicroPC | Круг-2000 | не идентифици руется | не идентифицируется | |
Автоматизированное рабочее место оператора «Круг-2000» | SCADA Круг-2000 | 4.0 СПО 2 | 0K587D16C9 | CRC |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» согласно МИ 3286-2010.
Диапазон измерений:
- массового расхода нефти СИКН, т/ч
от 35 до 110 от 1,2 до 3,0 от + 20 до + 40 от 870 до 890 0,5
±0,25 ± 0,35 ± 0,5
± 0,2 ±0,3 ±0,05
от + 5 до + 40 от + 15 до + 25 непрерывный 50 ± 1 380±38 220±22
- давления, МПа
- температуры, °С
- плотности нефти (при температуре 20 °С ), кг/м
- объемной доли воды в нефти, % (верхний предел)
Погрешности измерений:
Пределы допускаемой относительной погрешности:
- массы брутто нефти, %
- массы нетто нефти, %
Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения:
- температуры, оС
- плотности, кг/м3
- объемной доли воды в нефти, %
Условия эксплуатации:
Температура окружающего воздуха:
- для первичных измерительных преобразователей, оС
- для ИВК и АРМ оператора верхнего уровня, оС Режим работы
Напряжение питания переменного тока с частотой, Гц Трехфазное, В Однофазное, В
наносится на титульный лист эксплуатационной документации (паспорт, инструкция по эксплуатации) типографским способом.
Комплектность СИКН представлена в таблице 2. Таблица 2 - Комплектность СИКН
Наименование | Колич ество |
Система измерений количества и показателей качества нефти № 201 Кальчинского месторождения | 1 экз. |
Инструкция по эксплуатации системы измерения количества и показателей качества нефти УУН № 201 на Кальчинском нефтяном промысле | 1 экз. |
Инструкция ГСИ Система измерений количества и показателей качества нефти № 201 Кальчинского месторождения. Методика поверки | 1 экз. |
осуществляется по методике поверки МП 57264-14 «Инструкция ГСИ Система измерений количества и показателей качества нефти № 201 Кальчинского месторождения. Методика поверки», утвержденной 02 декабря 2013 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».
В перечень основного поверочного оборудования СИКН входят средства измерений, приведенные в таблице 3.
Таблица 3 - Перечень основного поверочного оборудования
Средства измерений | Характеристики средств измерений |
Измерительный преобразователь температуры | Предел измерений от 0 оС до + 50оС, пределы допускаемой абсолютной погрешности ± 0,2 °С; |
Преобразователь давления измерительный | Верхний предел измерений 4,0 МПа, предел допускаемой приведенной погрешности ± 0,5 % |
Преобразователь плотности жидкости измерительные | Диапазон измерений от 700 до 1100 кг/м3; погрешность измерения не более ± 0,30 кг/м (в составе СИКН) |
Трубопоршневая установка | Диапазон расходов (5 -100) м3/ч , 2-го разряда |
Средства поверки для средств измерений, входящих в состав СИКН указаны в документах на их поверку.
«Масса нефти. Методика выполнения измерений автоматизированной системой измерения количества нефти на коммерческом узле № 201 ОАО «Тюменнефтегаз», разработана и аттестована в ноябре 2001 г. ФБУ «Тюменский ЦСМ», г. Тюмень.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН 201 Кальчинского месторождения
- ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
- РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.
