| Номер в госреестре | 57275-14 |
| Наименование СИ | Каналы измерительные № 613, 614 ТП 110/35/10 кВ Рачейка и № 615 ТП 110/35/10 кВ Жихаревка системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Куйбышевской ЖД филиала ОАО "РЖД" в |
| Изготовитель | ОАО "Российские железные дороги" (РЖД), г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Каналы измерительные № 613, 614 ТП 110/35/10 кВ Рачейка и №615 ТП 110/35/10 кВ Жихаревка предназначены для использования в составе системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области, заводской №058 (ГР № 45884-10), (далее - ИК АИИС КУЭ) при измерениях активной и реактивной электрической энергии и мощности, времени, а также сбора, хранения и обработки полученной информации. Результаты измерений могут быть использованы для коммерческих расчетов.
Каналы измерительные № 613, 614 ТП 110/35/10 кВ Рачейка и № 615 ТП 110/35/10 кВ Жихаревка системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области включают в себя измерительные трансформаторы тока класса точности (КТ) 0,5 и класса точности (КТ) 0,2S, по ГОСТ 7746-2001, трансформаторы напряжения КТ 0,5 по ГОСТ 1983-2001, счетчики электрической энергии СЭТ-4ТМ.03.01 класса точности (КТ) 0,5S/1,0 в ГР № 27524-04 по ГОСТ 26035-83 в режиме измерения активной электроэнергии и ГОСТ 30206—94 в режиме измерения реактивной электроэнергии.
В каналах измерительных № 613, 614 ТП 110/35/10 кВ Рачейка и №615 ТП 110/35/10 кВ Жихаревка функция сбора, хранения результатов измерений выполняется уровнем ИВКЭ системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области .
В ИК АИИС КУЭ первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним
за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервала времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин. Данные со счетчиков электрической энергии по цифровым интерфейсам при помощи каналообразующей аппаратуры и каналов связи поступают в систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области (на входы УСПД, где выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение
Лист № 2 Всего листов 6
поступающей информации, оформление справочных и отчетных документов. Далее информация поступает на уровень ИВК.
В ИК АИИС КУЭ осуществляется ведение времени и привязка результатов измерений к этому времени. Каждый канал поддерживает режим синхронизации собственного времени от уровня ИВКЭ АИИС КУЭ тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области, который синхронизируется со временем ИВК АИИС КУЭ тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области в заранее определенный интервал суток. Значение времени внутренних часов счетчика корректируется при каждом обмене данных с УСПД.

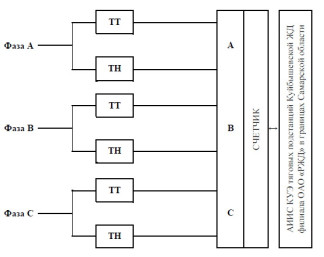

В ИК № 613,614,615 ПО отсутствует. Структурная схема одного ИК приведена на рисунке 1. Рис1
Примечание:
В ИК№ 614,615 в трансформаторах тока отсутствует фаза В.
Перечень компонентов ИК № 613,614,615 АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования присоединений, типов и классов точности средств измерений, входящих в состав ИК, представлен в таблице № 1
| Номер канала | Наименова ние присоединен ия | Состав измерительного канала | Вид эл.энергии | Основная погрешность, ± (%) | Погрешность в рабочих условиях ±( %) | ||
| Трансформатор тока | Трансформатор напряжения | Счетчик | |||||
| 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
| 613 | ТП 110/35/10 Рачейка ВЛ 35 кВ Рачейка -Елшанка | Т ФЗМ-35А 100/5; КТ 0,5 ф . А. зав . № 50142 ф.В. зав.№ 56292 ф . С . з ав .№ 8 8 9 | НАМИ-35УХЛ1 35000/100, КТ0,5 ф . А,В , С з а в . № 6 4 | СЭТ-4ТМ.03.01 КТ 0, 5 S/ 1, 0 Ксч = 5000 зав . №» 0103067198 | А Р | 1 ,3 2 , 1 | 3 ,0 5,0 |
| 614 | ТП 110/35/10 Рачейка яч.№17 Ф-7 10кВ | ТЛО - 1 0 100/5 , КТ 0,2S ф.А № 10195 ф.С № 7578 | ЗНОЛ.06-10 УЗ 10000/100, КТ0,5 ф . А № 6786 ф.В № 5800 ф.С № 6867 | СЭТ-4ТМ.03.01 КТ 0, 5 S/ 1, 0 Ксч = 5000 зав.№ 0103063163 | 1,0 1,6 | 1,7 5,5 | |
| 615 | ТП 110/35/10 Жихаревка яч.15 ВЛ-10 кВ Ф-6 | Т ЛО - 1 0 50/5 , КТ 0,2S ф.А № 12915 ф.С № 12914 | ЗНОЛ.06-10 УЗ 10000/100, КТ0,5 ф . А № 6787 ф.В № 7107 ф.С № 6792 | СЭТ-4ТМ.03.01 КТ 0, 5 S/ 1, 0 Ксч = 5000 зав.№ 0103063043 | |||
Примечание к Таблице№1
1.Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;
3.Нормальные условия:
параметры сети: напряжение (0,98^1,02) Ином; ток (0,01^1,2) 1ном, cos ф = 0,9 инд.; температура окружающей среды-(20 ± 5)°С
4.Рабочие условия:
-параметры сети для ИК: напряжение (0,9^ 1,1) Цном;
- сила тока (0,05^1,2) Хном для ИК №613; сила тока (0,01^1,2) Хном для ИК №614,615;
0,5 инд.<cos ф<0,8 емк.;
- допускаемая температура окружающей среды для измерительных трансформаторов тока и напряжения от минус 40 °С до + 70 °С, для счетчиков СЭТ-4ТМ.03.01 от минус 40°С до +60°С .
5. Погрешность в рабочих условиях указана для ИК №613 (Х = 0,05 Хном, cos ф = 0,8 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 18°С до +35°С); для ИК № 614,615 (Х = 0,02 Хном, cos ф = 0,8 от 18°С до +35°С).
6. Технические параметры и метрологические характеристики трансформаторов тока отвечают требованиям ГОСТ 7746-2001, трансформаторов напряжения - ГОСТ 1983-2001, счетчиков электрической энергии СЭТ-4ТМ.03.01 - ГОСТ 26035-83 в режиме измерения активной электроэнергии и ГОСТ 30206—94 в режиме измерения реактивной электроэнергии.
7.Допускается замена измерительных трансформаторов, на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 1. Замена оформляется актом в установленном на ОАО «РЖД» порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Доверительные границы погрешности результата измерений активной (реактивной) электроэнергии ИК№ 613,614,615 АИИС КУЭ тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области в рабочих условиях представлены в таблице №2.
| № ИК | Значен ие cos9 | Предел допускаемой относительной погрешности ИК при измерении активной (реактивной) электроэнергии (при значении рабочего тока в процентах от номинального первичного тока ТТ), % | |||||||
| 1(2) < !раб <5 | 5< !раб <20 | 20< !раб <100 | 100< !раб <120 | ||||||
| А | Р | А | Р | А | Р | А | Р | ||
| 613 | 0,5 | Не норм | Не норм | ±5,6 | ±3,4 | ±3,1 | ±2,7 | ±2,4 | ±2,5 |
| 0,8 | Не норм | Не норм | ±3,0 | ±5,0 | ±1,8 | ±3,3 | ±1,5 | ±3,0 | |
| 1 | Не норм | Не норм | ±1,9 | Не норм | ±1,3 | Не норм | ±1,1 | Не норм | |
| 614, 615 | 0,5 | ±2,6 | ±5,2 | ±2,1 | ±2,5 | ±1,8 | ±2,4 | ±1,8 | ±2,4 |
| 0,8 | ±1,7 | ±5,5 | ±1,4 | ±2,9 | ±1,2 | ±2,7 | ±1,2 | ±2,7 | |
| 1 | ±1,3 | Не норм | ±1,0 | Не норм | ±1,0 | Не норм | ±1,0 | Не норм | |
Надежность применяемых в системе компонентов:
- электросчётчик СЭТ-4ТМ.03.01 - среднее время наработки на отказ не менее Тср = 140 000 ч, среднее время восстановления работоспособности не более tB = 2 ч;
- измерительные трансформаторы - среднее время наработки на отказ не менее Тср = 400 000 ч, среднее время восстановления работоспособности не более ^ = 2 ч;
Защищённость применяемых компонентов:
• механическая защита от несанкционированного доступа и пломбирование
- электросчётчика;
- промежуточных клеммников вторичных измерительных цепей ;
- испытательной коробки;
• защита на программном уровне информации при хранении, передаче результатов измерений ;
- установка пароля на счётчик;
Возможность коррекции времени в:
- электросчетчиках (функция автоматизирована);
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средств измерения
Комплектность ИК № 613,614,615 определяется проектной документацией на создание ИК, а также эксплуатационной документацией - формуляром (ФО 111-026.01-2014).
осуществляется в составе АИИС КУЭ тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области в соответствии с документом МП 57275-14 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области. Методика поверки", утвержденным ФБУ «Пензенский ЦСМ» 25.11.2010 г;
Основные средства поверки: средства поверки приведены в методике поверки «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области.
Методы измерений, которые используются в ИК№613,614,615 АИИС КУЭ тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области приведены в документе - «Методика (метод) измерений электрической энергии с использованием каналов измерительных № 613, 614 ТП 110/35/10 кВ Рачейка и №615 ТП 110/35/10кВ Жихаревка системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области - (МВИ 111-32.01-2014).
Методика (метод) измерений - МВИ 111-32.01-2014 аттестована ФБУ «Самарский ЦСМ» по ГОСТ Р 8.563-2009 .Свидетельство об аттестации №83/01.00181-2013/2014 от 24.03.2014г.
Нормативные документы, устанавливающие требования к каналам измерительным №613,614,615 АИИС КУЭ тяговых подстанций Куйбышевской ЖД филиала ОАО «РЖД» в границах Самарской области
■ ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
■ ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
■ Основные положения.
■ ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия.
■ ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
■ КСАТ.232.100.000 ТУ. Автоматизированная система коммерческого учета электроэнергии и мощности на железной дороге “АСКУЭ-ЖД”. Технические условия.
