| Номер в госреестре | 57277-14 |
| Наименование СИ | Мера магнитной индукции безмоментная |
| Обозначение типа СИ | БММИ |
| Изготовитель | ООО "Криомаг", г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мера магнитной индукции БММИ (далее БММИ) -рабочий эталон единицы магнитной индукции 2-го разряда, предназначена для воспроизведения единицы магнитной индукции постоянного поля.
Принцип действия БММИ основан на использовании магнитной системы катушек, обеспечивающей преобразование постоянного тока в индукцию магнитного поля. При этом система спроектирована таким образом, что значения магнитной индукции (МИ) на регламентированном расстоянии от центра меры малы по сравнению с МИ в её центре.
БММИ состоит из восьмисекционной основной катушки и двух вспомогательных двухсекционных катушек, оси которых ортогональны оси основной катушки, и соединительного кабеля для подключения источников питания БММИ.

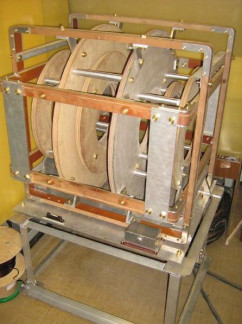

Фотография внешнего вида БММИ приведена на рисунке 1.
| 1. Диапазон магнитной индукции, воспроизводимой в центре БММИ в направлении её оси, мкТл | ± (0,01 - 100) |
| 2. Коэффициент преобразования силы тока в катушках в магнитную индукцию для основной обмотки, мкТл/А для вспомогательных обмоток, мкТл/А | 185 ± 10 11 - 18 |
| 3. Неоднородность воспроизводимой магнитной индукции в пределах сферы диаметром 0,05 м относительно центра меры, %, не более | ±0,007 |
| 4. Пределы допускаемой систематической составляющей приведенной погрешности, % | ±0.02 |
| 5. СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95), нТл, не более | 2,0 |
| 6. Магнитная индукция, создаваемая основной обмоткой меры за пределами сферы радиусом 1100 мм при индукции в центре меры 100 мкТл, нТл, не более | ± 30 |
| 7. Питание БММИ от стабилизированного источника питания, нестабильность тока не более 0,005 %. Максимальный потребляемый ток, А | 0,55 ± 0,1 |
| 8. Габаритные размеры БММИ, мм, не более | 1010х865х1590 |
| 9. Масса БММИ, кг, не более | 170 |
| 10. Срок службы, лет, не менее | 10 |
| 11. Средняя наработка на отказ, ч | 5000 |
| 12. Условия эксплуатации: Температура окружающей среды, 0С Относительная влажность воздуха при t = 25 °С, % Атмосферное давление, кПа | от 10 до 30 80 от 84 до 107 |
Знак утверждения типа наносится на плату установки блока катушек меры с помощью шильдика и на титульные листы паспорта и руководства по эксплуатации -типографским способом.
| Наименование | Обозначение | Кол. | Примечание |
| Блок катушек | ШГЕИ2.741.009 | 1 | |
| Рама (Основание) | ШГЕИ4.137.001 | 1 | |
| Подставка | ШГЕИ4.123.001 | 1 | |
| Стол поворотный | ШГЕИ4.033.001 | 1 | |
| Кабель соединительный | ШГЕИ6.644.034 | 1 | |
| Паспорт | ШГЕИ1.420.026 ПС | 1 | |
| Руководство по эксплуатации | ШГЕИ1.420.026 РЭ | 1 | |
| Методика поверки | ШГЕИ1.420.026 МП | 1 |
осуществляется по документу ШГЕИ1.420.026 МП "Мера магнитной индукции безмоментная БММИ. Методика поверки, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 20.11.2013 г.
Основные средства поверки: Магнитометр протонный ММП-203м №13257-92 по Гос. реестру средств измерений, магнитометр трёхкомпонентный МТ-5 №54771-13 по Гос. реестру средств измерений
Нормативные и технические документы, устанавливающие требования к мере магнитной индукции безмоментной БММИ
1.ГОСТ 8.030- 91 Государственный первичный эталон и государственная поверочная схема
12 2
для средств измерений магнитной индукции постоянного поля в диапазоне 110 ^5 10" Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 - 20000 Гц.
2.Техническая документация ООО «КРИОМАГ»
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
