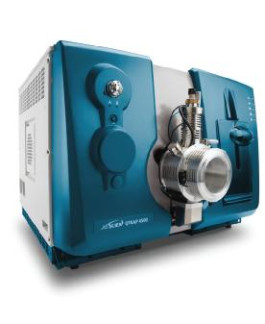

Масс-спектрометры QTRAP 4500, Triple Quad 4500, 57286-14

Назначение

Масс-спектрометры «QTRAP 4500», «Triple Quad 4500» (далее - масс-спектрометры) в составе с жидкостными хроматографами предназначены для измерений содержания органических и неорганических веществ в различных средах.

Описание

Масс-спектрометры «Triple Quad 4500», «QTRAP 4500» представляют собой тройной квадрупольный масс-спектрометр. В состав масс-спектрометров «QTRAP 4500» входит линейная ионная ловушка (Linear Ion Trap).

Принцип работы масс-спектрометров заключается в ионизации компонентов пробы, поступающей из жидкостного хроматографа в масс-спектрометр, разделении ионов и их детектировании. Поток ионов направляется в ионопровод «QJet Ion Guide», который предназначен для предварительной фокусировки более интенсивного ионного потока, создаваемого источником ионов при прохождении входной апертуры масс-спектрометра. «QJet Ion Guide» повышает чувствительность системы и обеспечивает стабильность отношения сигнал/шум. В дальнейшем поток ионов поступает в первый квадруполь, где ионы разделяются в соответствии с отношением m/z, затем в соударительную ячейку, где под действием столкновений с азотом образуются продукт-ионы, которые затем перемещаются в третий квадруполь для дополнительного разделения. В масс-спектрометрах «QTRAP 4500» третий квадруполь может работать в режиме линейной ионной ловушки, которая благодаря более высоким скоростям сканирования и возможности накапливать ионы в течение определённого времени, значительно повышает чувствительность MS и MS/MS сканирования. Ионы, попадая в детектор, образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор. Система обработки регистрирует эти импульсы, преобразует информацию в сигнал, который соответствует интенсивности ионов для конкретного значения m/z, и представляет эту информацию в виде масс-спектра.

Масс-спектрометры могут использоваться c различными высокоэффективными жидкостными хроматографами и системами капиллярного электрофореза. Ионизация компонентов осуществляется c использованием сменных источников ионов, которые реализуют различные типы ионизации: ионизацию электростатическим распылением (TurboIonSpray и NanoSpray), химическую ионизацию при атмосферном давлении (АРС) и фотоионизацию при атмосферном давлении (АРPI).

Система обработки данных Analyst 1.6X позволяет полностью автоматизировать выполнение анализа и осуществляет следующие функции: автоматическую настройку масс-спектрометра, задание и контроль режимных параметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая идентификацию веществ и выдачу протоколов c результатами анализа. Программное обеспечение включает раздел, предназначенный для проведения проверки метрологических характеристик прибора, сравнение их c требуемыми нормами и выдачу протоколов проверки.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты «А» по МИ 3286-2010 - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовых чисел в режиме тройного квадруполя, а.е.м от 5 до 2000 Чувствительность (отношение сигнал/шум) в режиме положительной иони-    1000:1

зации электрораспылением (MRM сканирование) при инжекции 200 фг резерпина через хроматограф, не менее

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала (площади пика) при вводе пробы через хроматограф, %

5

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала (площади пика) при вводе пробы через петлю встроенного клапана, %

10

Потребляемая мощность, включая форвакуумный насос, В А, не более Масса, кг, не более Габаритные размеры, мм, не более Условия эксплуатации

2200

130

590х790х790

-    температура окружающей среды, 0С    от 15 до 30,

-    относительная влажность, %    до 80.

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Масс-спектрометр «QTRAP 4500» или «Triple Quad 4500»

Комплект ЗИП

Руководство по эксплуатации на русском языке Методика поверки

Поверка

осуществляется по документу МП 57286-14 «Инструкция. Масс-спектрометры «QTRAP 4500», «Triple Quad 4500». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «03» февраля 2014 г. и входящему в комплект поставки.

При поверке используют контрольный раствор резерпина (ФС № 423267-96).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к масс-спектрометрам «QTRAP 4500», «Triple Quad 4500»

ГОСТ 15624-75 Масс-спектрометры. Термины и определения. техническая документация фирмы-изготовителя «AB SCIEX», США.

Рекомендации к применению

-    осуществление ветеринарной деятельности;

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям.
