Счетчики газа ультразвуковые СГУ, 57287-14

Назначение

Счётчики газа ультразвуковые СГУ (далее - счётчики) предназначены для измерения расхода и объёма потребляемого природного газа, попутного нефтяного газа и других газов (воздух, азот, кислород, и т. п.).

Описание

Принцип работы счётчика состоит в измерении параметров газа в рабочих условиях (расхода, температуры, избыточного или абсолютного давления) с помощью соответствующих преобразователей и последующего вычисления объёма и расхода газа, приведённого в соответствии с ГОСТ Р 8.740-2011, ГОСТ Р 8.741-2011 к стандартным условиям по ГОСТ 2939-63.

Состав счётчика (базовой комплектации, на один трубопровод) приведён в таблице 1:

Таблица 1 — Состав счетчика СГУ

Расход и объём газа измеряются с помощью ультразвуковых датчиков расхода газа ДРУ, обеспечивающих линейное преобразование объёмного расхода газа в рабочих условиях в импульсный электрический сигнал с нормированной ценой и токовый сигнал 4-20 мА.

Температура измеряется с помощью датчиков температуры с токовым выходным сигналом 4-20 мА, или с помощью термопреобразователей сопротивления типа ТСМ с номинальной статической характеристикой 100М по ГОСТ 6651-2009;

Давление измеряется с помощью датчиков абсолютного или избыточного давления с токовым выходным сигналом 4-20 мА.

Сигналы от измерительных преобразователей поступают на входы блока вычисления расхода микропроцессорного БВР.М или контроллера универсального

МИКОНТ-186 (далее - контроллер МИКОНТ), осуществляющих вычисление расхода и объёма газа, приведённых к стандартным условиям в соответствии с установленным алгоритмом.

Датчики расхода газа ДРУ, входящие в состав счётчиков, могут поставляться отдельно в качестве измерительных преобразователей объёма и объёмного расхода газа в рабочих условиях для использования в составе любых систем, измерительных комплексов и других изделий, обеспечивающих приём и обработку импульсных сигналов с максимальной частотой 1000 Гц, или токовых сигналов 4-20 мА.

Датчики расхода газа ДРУ одного типоразмера являются взаимозаменяемыми.

Счётчики СГУ имеют две модификации по исполнению - СГУ.1 (с однолучевым датчиком расхода ДРУ.1) и СГУ.2 (с двухлучевым датчиком расхода ДРУ.2) и типоразмеры в соответствии с типоразмерами датчиков расхода, входящими в состав счётчика.

Блок БВР.М и контроллер МИКОНТ обеспечивают выполнение следующих функций:

-    приём и обработку сигналов, поступающих с датчиков расхода, давления и температуры;

-    вычисление объёма газа, приведенного стандартным условиям по ГОСТ 2939-63;

-    измерение времени работы при включенном питании и индикацию часов реального времени;

-    регистрацию и накопление информации об объёме газа, в рабочих условиях и приведенных к стандартным условиям, времени работы счетчика и архивирование, в т.ч. среднечасовых значений параметров газа: расход, давление, температура;

-    передачу информации на верхний уровень с помощью стандартного интерфейса RS232 или RS485 и информации об объеме газа в виде импульсного сигнала;

-    отображение текущих параметров потока газа, текущей информации о среднечасовых и итоговых параметрах на экране индикатора-дисплея;

-    запись сохраняемой информации на карту памяти по запросу оператора с помощью встроенного считывателя;

-    автоматическое сохранение информации (архивов) при отключении питания;

-    защита от несанкционированного изменения настроечных параметров.

Типоразмеры и модификации счётчиков СГУ определяются типоразмерами и

модификациями датчиков расхода ДРУ. Типоразмеры и модификации счётчика СГУ базовой комплектации и диапазоны эксплуатационных расходов газа (при рабочих условиях) приведены в таблице 2.

Таблица 2 — Типоразмеры и модификации счетчиков СГУ

СГУ.2-150 | ДРУ.2-150 | 150 |_| 0,31 (17) | 34,3 (1900) |

Программное обеспечение

Блок БВР.М выполнен на базе микроконтроллера, встроенное ПО имеет идентификационные данные, приведенные в таблице 3.

Таблица 3 — Идентификационные данные ПО блока БВР.М

Контроллер МИКОНТ выполнен на базе микропроцессора, встроенное ПО имеет идентификационные данные, приведенные в таблице 4.

Таблица 4 — Идентификационные данные ПО контроллера МИКОНТ

Электронный преобразователь датчика расхода ДРУ выполнен на базе микроконтроллера, встроенное ПО имеет идентификационные данные, приведенные в таблице 5.

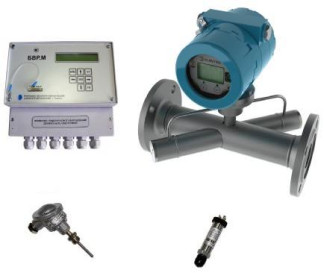

Рисунок 2 — Счётчик газа ультразвуковой СГУ.2 Метрологические и технические характеристики

Диапазон измерений температуры, °С    от минус 50 до плюс 50

Диапазон измерений давления, МПа:

избыточного    от 0 до 4

абсолютного    от 0,5 до 5

Пределы допускаемой относительной погрешности датчика расхода ДРУ, %, при преобразовании расхода газа в рабочих условиях (в диапазоне эксплуатационных расходов) в частотный сигнал:

-    ДРУ .1:

в диапазоне от Qmin до 0,03Qmax, %    ±2,0

в диапазоне от 0,03Qmax до Qmax, %    ±1,5

-    ДРУ.2

в диапазоне от Qmin до 0,03Qmax, %    ±2,0

в диапазоне от 0,03Qmax до Qmax, %    ±1,0

Пределы допускаемой приведенной погрешности датчиков расхода ДРУ.1, ДРУ.2, %, при преобразовании расхода газа в рабочих условиях

(в диапазоне эксплуатационных расходов) в токовый сигнал 4-20 мА    ±1,5

Пределы допускаемой относительной погрешности счетчика при измерении объёма газа, приведенного к стандартным условиям, в диапазоне эксплуатационных расходов: для СГУ.1, %    ±2,0; ±2,5

для СГУ.2, %    ±1,5; ±2,0; ±2,5

Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С ±0,8 Пределы допускаемой относительной погрешности при измерении

избыточного давления газа*, %    ±0,85

Пределы допускаемой относительной погрешности при измерении времени работы, %

Число индицируемых разрядов, отображающих информацию об объеме газа нарастающим итогом, не менее Цена единицы младшего разряда, отображающего информацию

±0,1

6

10-n**

от минус 40 до плюс 50 от плюс 5 до плюс 50

220 ± 22 50 ± 1

25

м, не более    500

IP40

IP65

1ExdIICT6X

670х550х660

230

75000

12

об объеме газа нарастающим итогом, м3 Температура окружающей среды: для датчиков расхода, температуры и давления, °С для блока БВР.М и контроллера МИКОНТ, °С Параметры электрической сети питания счётчика: напряжение, В частота, Гц

Потребляемая мощность счётчика при подключенных датчиках в базовой комплектации, В»А, не более

Максимальная длина линии связи между датчиками и вычислителем Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96: блока БВР.М и контроллера МИКОНТ датчика расхода ДРУ

Маркировка взрывозащиты по ГОСТ Р 51330.14 Габаритные размеры датчика расхода ДРУ, мм, не более Масса счётчика в упаковке, кг, не более Средняя наработка на отказ, ч Средний срок службы, лет

Знак утверждения типа

наносится на эксплуатационную документацию (руководство по эксплуатации, паспорт счётчика газа) типографским способом, на корпуса вычислителей методом наклейки, на таблички, размещённые на корпусе датчика методом шелкографии.

Комплектность

Комплект поставки счётчиков соответствует таблице 6.

Таблица 6 — Комплект поставки счетчиков СГУ

- где n=0,1,2...5

осуществляется по документу 373.00.00.000 МИ "Инструкция. ГСИ. Счётчики газа ультразвуковые СГУ. Методика поверки", утверждённому ГЦИ СИ ФБУ "Тюменский ЦСМ" 18 марта 2013 г.

В перечень основного поверочного оборудования входят:

-    Установка поверочная газовая УПГ, с диапазоном воспроизведения расхода от 2,0 до 8000 м3/ч и относительной погрешностью 0,35 %.

-    Калибратор измерительных каналов КИК-М

-    Магазин сопротивлений Р4831

Средства поверки для средств измерений, входящих в состав СГУ указаны в документах на их поверку.

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации "Счётчик газа ультразвуковой СГУ. Руководство по эксплуатации" 373.00.00.000 РЭ.

ГОСТ Р 8.740-2011. ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.

ГОСТ Р 8.741-2011. ГСИ. Объем природного газа. Общие требования к методикам измерений.

Технические документы, устанавливающие требования к счётчикам газа ультразвуковым СГУ

ТУ 4213-028-12530677-2012 "Счётчики газа ультразвуковые СГУ. Технические условия"

Рекомендации к применению

осуществление торговли и товарообменных операций.
