| Номер в госреестре | 57294-14 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | MKA 2290, MKA 3350 |
| Изготовитель | "Alfons Haar", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИИ Счётчики жидкости лопастные MKA 2290, MKA 3350 Назначение средства измерений
Счётчики жидкости лопастные MKA 2290, MKA 3350 предназначены для измерения объёма различных нефтепродуктов, протекающих по трубопроводу.
Принцип работы счётчиков жидкости лопастных MKA 2290, MKA 3350 основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики жидкости лопастные MKA 2290, MKA 3350 состоят из первичного преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируется крышка механического сумматора.

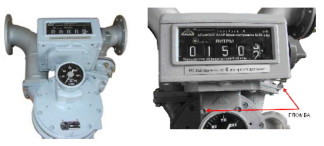

Общий вид и механический сумматор представлены на рисунке 1.
а) б)
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристик | Значения ха | рактеристик |
| MKA 2290 | MKA 3350 | |
| Диапазон объёмного расхода жидкости, м3/ч | от 4,8 до 120 | от 6 до 180 |
| Диаметр условного прохода, мм | 80 | 100 |
| Пределы допускаемой | ||
| относительной погрешности | ±0,15 | |
| измерений объёма жидкости, % | ||
| Циклический объём, дм3 | 2,29 | 3,35 |
| Максимальное давление | 1,0 | |
| измеряемой среды, МПа | ||
| Диапазон вязкости жидкости мм /с (сСт) | от 0,55 до 2000 | |
| Диапазон температуры измеряемой среды, °С | от минус 40 до плюс 50 | |
| Диапазон температуры окружающей среды, °С | от минус 55 до плюс 60 | |
| Габаритные размеры, мм, не более: | ||
| высота | 286 | 385 |
| ширина | 283 | 335 |
| длина | 330 | 389 |
| Масса, кг, не более | 36 | 36 |
| Средний срок службы, лет | 12 | |
нанесен на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
Таблица 2 - Комплектность_
| №п | Наименование | Количество |
| 1 | Первичный преобразователь расхода | 1 шт. |
| 2 | Механический сумматор | 1 шт. |
| 3 | Паспорт | 1 экз. |
осуществляется в соответствии с ГОСТ 8.451-81 «Счётчики жидкости камерные. Методы и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ±0,05 %;
- мерники металлические номинальным объёмом не менее 2 м3, пределы допускаемой относительной погрешности не более ±0,05 %.
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к счётчикам жидкости лопастным MKA 2290, MKA 3350
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Техническая документация фирмы «Alfons Haar», Германия.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 290 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
