Машины испытательные универсальные МТ, 57296-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Машины испытательные универсальные МТ Назначение средства измерений

Машины испытательные универсальные МТ (далее - машины), предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Описание

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и микропроцессорного прибора и/или персонального компьютера (ПК).

Корпус представляет собой жесткую несущую раму с одной или двумя стойками, предназначенную для крепления всех элементов машины. Корпус выпускается в двух вариантах: литой из алюминиевого сплава и сварной из профильного стального проката.

Привод предназначен для перемещения активного захвата и состоит из шагового или асинхронного двигателя, трансмиссии, блока питания и управления шаговым или асинхронным двигателем. Вращение двигателя передаётся на шариковинтовую пару (ТТТВП) или на пару шлифованных прецизионных ходовых винтов, которые преобразуют вращательное движение в поступательное перемещение активного верхнего захвата.

Электрооборудование - это устройства питания и управления шаговым или асинхронным двигателем, выключатель, соединительные разъёмы, концевые выключатели, клеммы заземления, лампы индикации, предохранители и т. д.

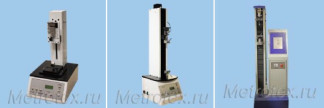

Внешний вид машин испытательных универсальных МТ приведен на рисунках 1 - 3.

МТ 110-0,005/0,5    МТ 110-1    МТ 110-2/5

Рисунок 2 - Общий вид машин испытательных универсальных МТ 120 МТ130-10/100    МТ130-200/500

Рисунок 3 - Общий вид машин испытательных МТ 130

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналоговоцифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Машины работают в режиме полуавтоматического управления, а заправка испытуемой пробы в захваты осуществляется вручную. Управление работой машин осуществляется программой «МЕТРОТЕКС». Программа обеспечивает ввод всех параметров испытания единичного образца или серии образцов с клавиатуры в диалоговом режиме; испытание образца по заданному алгоритму; полную автоматизацию процесса испытания, включая быстрый автоматический или по команде оператора возврат траверсы в исходное положение после разрушения образца; математическую обработку результатов испытания; выдачу информации о результатах испытаний на дисплей микропроцессорного прибора или монитор ПК; связь с внешними устройствами.

На маркировочной табличке машины указывают:

-    условное обозначение машины;

-    род питания;

-    знак утверждения типа;

-    заводской порядковый номер;

-    год и месяц изготовления.

Машина испытательная универсальная МТ 130-200-01-01
