Колонки раздаточные сжиженного газа V-line 47xx.xxx/LPG/M, V-line 899x.xxx/LPG/M, 57298-14

Назначение

Колонки раздаточные сжиженного газа V-line 47хх.ххх/ЬРО/М, V-line 899х.ххх/ЬРО/М (далее - колонка) предназначены для измерения объема сжиженного газа (пропана, бутана, пропан-бутановой смеси) при выдаче его в баллоны транспортных средств с учетом требований учетно-расчетных операций.

Описание

Принцип действия колонок состоит в следующем: сжиженный газ из резервуара подводится к патрубку жидкой фазы и через механический или электромагнитный клапан, фильтр, сепаратор поступает в массовый расходомер, из которого через разрывную муфту и раздаточный шланг с краном поступает в бак транспортного средства. Газовая фаза после сепаратора поступает обратно в резервуар.

Принцип работы расходомеров массовых основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы сжиженного газа и скорости его движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый сжиженный газ.

Массовой расходомер, фильтр с сепаратором газовой фазы, клапаны и раздаточный шланг с краном конструктивно представляют собой гидравлический модуль V-line 8960™/LPG/M.

Выходной измерительный сигнал с массового расходомера (гидравлического модуля V-line 8960.ххх/ЬРО/М) поступает в электронно-вычислительное устройство колонки, на цифровом табло которого индицируется количество отпущенного газа, его цена и стоимость.

Для исключения попадания газовой фазы в раздаточный шланг давление сжиженного газа на выходе расходомера превышает давление газовой фазы не менее чем на 100 кПа. Это превышение обеспечивается автоматически при помощи дифференциального клапана.

Колонка оснащена манометром для контроля давления жидкой фазы газа на выходе перед раздаточным шлангом.

Задание дозы сжиженного газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления дистанционного протоколами EASYCALL, PUMALAN SINGLE, PUMALAN EXTENDED, DART, NARA или IFSF (LON).

Установка показаний на цифровом табло разового учета выданного объема сжиженного газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ.

Основными элементами колонки являются:

-    массовой расходомер Micro Motion, модификации F, Ду 15 мм, производства фирмы «Emerson Process Management/Micro Motion Inc.», США, номер в Госреестре СИ РФ 45115-10, выходной сигнал по протоколу MODBUS;

-    электронно-вычислительное устройство серии ADP, производства фирмы «Beta Control s.r.o.», Чешская Республика, или ЕС, производства фирмы «Adast Systems, a.s.», Чешская Республика;

-    фильтр тонкой очистки 20 мкм;

-    сепаратор газовой фазы;

-    дифференциальный клапан;

-    раздаточный шланг с краном, длиной не менее 4 м, выдерживающий давление не менее 10 МПа (100 бар).

Лист № 2 Всего листов 7

Массовый расходомер подключен к электронно-вычислительному устройству ADP2/T-LPG через модуль CNG/T, который преобразует выходные данные MODBUS в данные, соответствующие протоколу ADP2/T-LPG. Модуль дает возможность подключения двух расходомеров.

Для обеспечения искробезопасности массовый расходомер подключен к модулю CNG/T через предохранительный барьер.

Колонки безопасны для окружающей среды.

Колонки V-line 899х.ххх/LPG/М в зависимости от количества гидравлических схем и раздаточных шлангов выпускаются в модификациях указанных в таблице 1 и конструктивно имеют два исполнения (дизайн) MINOR и POPULAR.

Таблица 1

Колонки V-line 899х.ххх/LPG/М при заказе имеют следующее обозначение:

V-line 899х.ххх/LPG/М, где V-line 899 - обозначение модели колонки;

первый х - 1, 2, 3, 4, 5 - обозначение модификации 1 - MONO, 2 - QUATTRO, 3 - DUO,

4 - DUPLEX, 5 - DUO; второй х - вид присоединения шланга - подвесной или возвратный; третий х - всегда 1;

четвертое х - исполнение, 1 - MINOR или 2 - POPULAR.

Общий вид исполнений колонок V-line 899х.ххх/LPG/М показан на рисунке 1.

Колонки V-line 47xх.ххх/LPG/М конструктивно имеют два исполнения V-line H 47 и V-line R 47 и в зависимости от количества гидравлических схем и раздаточных шлангов выпускаются в модификациях указанных в таблице 2.

Таблица 2

Колонки V-line 47хх.ххх/LPG/М при заказе имеют следующее обозначение:

V-line х 47хх.ххх/LPG/М, где V-line 47 - обозначение модели колонки;

первый х - исполнение - R - низкое с возвратным шлангом или Н - высокое с подвесным шлангом;

второй, четвертый и шестой х - всегда 0;

третий х - всегда 1;

пятый х - количество шлангов 1 или 2.

Общий вид исполнений колонок V-line 47хх.ххх/LPG/М показан на рисунке 2.

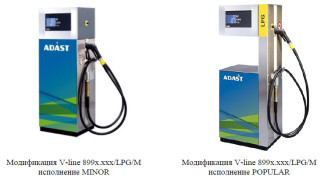

Модификация V-line 899x.xxx/LPG/M исполнение MINOR

Модификация V-line 899x.xxx/LPG/M исполнение POPULAR

Рисунок 1 - Общий вид исполнений колонок V-line 899x.xxx/LPG/M

Модификация V-line 47хx.xxx/LPG/M исполнение Н

Модификация V- line 47хx.xxx/LPG/M исполнение R

Рисунок 2 - Общий вид исполнение колонок V-line 47хх.ххх/LPG/М

Для устойчивой работы при отрицательных температурах окружающего воздуха электронно-вычислительное устройство может комплектоваться электронагревателем мощностью 250 ВА. Для питания электронагревателя используется самостоятельный кабель.

Лист № 4 Всего листов 7

Для предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование массового расходомера, защитной крышки электронно-вычислительного устройства и счетчика суммарного учета, как показано на рисунках 3 - 5.

В зависимости от комплектации колонки могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, считывателями штрих-кода.

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного сжиженного газа, вывода информации об объёме выданного сжиженного газа и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены сжиженного газа, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки, Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Наибольший расход, л/мин Наименьший расход, л/мин Минимальная доза, л

Максимальное давление сжиженного газа, МПа

40;

5;

5.

1,8;

0,7.

±1,0.

999 999;

9 999;

999 999.

99 999 999 999;

9 999 999.

0,01;

0,01;

0,01.

1.

от 84, до 106,7; от 30 до 100; от минус 40 до плюс 55.

ООГ\ +10%

220    -15% ;

50 ± 1.

85.

1100х610х2250. 280.

7.

Минимальное давление сжиженного газа, МПа

Пределы допускаемой относительной погрешности измерений

объема сжиженного газа %, не более

Емкость счетчика разового учета:

-    объема выдачи сжиженного газа, л

-    цены за 1 л, руб.

-    стоимости выданного сжиженного газа, руб.

Емкость несбрасываемого счетчика суммарного учета, л:

-    электронного

-    электромеханического

Дискретность отсчета счетчика разового учета:

-    объема выдачи сжиженного газа, л

-    цены за 1 л, руб.

-    стоимости выданного сжиженного газа, руб.

Дискретность отсчета счетчика суммарного учета, л, не менее Условия эксплуатации:

-    атмосферное давление, кПа

-    относительная влажность,%

о/~'

-    температура окружающего воздуха, С Параметры электропитания от сети переменного тока:

-    напряжение, В

-    частота, Гц

Потребляемая мощность, В • А, не более Габаритные размеры*, мм, не более Масса*, кг, не более Средний срок службы, лет

в зависимости от модификации

Знак утверждения типа

наносится на маркировочную табличку колонки электрохимическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1    Колонка (модификация по заказу)

-    1 шт.

по согласованию с Заказчиком

-    1 экз.

-    1 экз.

2    Запасные части

3    Руководство по эксплуатации

4    Методика поверки МЦКЛ.0137.МП

Поверка

осуществляется в соответствии с документом МЦКЛ.0137.МП «Колонки раздаточные сжиженного газа V-line 47хх.ххх/LPG/М, V-line 899х.ххх/LPG/М. Методика поверки»., утвержденным ГЦИ СИ КИП «МЦЭ» 20.01.2014 г.

Основное поверочное оборудование - мерники металлические 2-го разряда для сжиженных газов ММСГ-1 с номинальной вместимостью 10 л, пределы допускаемой относительной погрешности ±0,1 %.

Сведения о методах измерений

изложены в Руководстве по эксплуатации на колонки сжиженного газа V-line 47хх.ххх/LPG/М, V-line 899х.ххх/LPG/М.

Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжиженного газа V-line 47хх.ххх/ЬРО/М, V-line 899х.ххх/ЬРО/М

1    Международная рекомендация OIML R 117 «Измерительные системы для жидкости, кроме воды».

2    Техническая документация фирмы «Adast Systems, a.s.», Чешская Республика.

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
