Установки раздаточные жидкости V-line R AdBlue 47xx.xxx, V-line 8664.xx/AdBlue, 57299-14

Назначение

Установки раздаточные жидкости V-line R AdBlue 47xx.xxx, V-line 8664.xx/AdBlue (далее - установки) предназначены для измерения объема жидкости AdBlue (32,5% раствор мочевины в деминерализованной воде) при выдаче ее в специальные баки транспортных средств с дизельным двигателем.

Описание

Принцип действия установок состоит в следующем: жидкость из резервуара через приемный клапан и фильтр подается в измеритель объема (счетчик) из которого через раздаточный шланг с пистолетом поступает в специальный бак транспортного средства.

В установках реализован прямой метод измерения объема жидкости, проходящего через установку, измерителем объема жидкости.

При протекании жидкости через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, жидкость при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов.

Измеритель объема поршневого типа с датчиком импульсов, фильтр, клапаны и раздаточный шланг с пистолетом конструктивно представляют собой гидравлический модуль V-line 8690.ххх/AdBlue.

Выходная последовательность электрических импульсов с датчика импульсов (гидравлический модуль V-line 8960.ххх/AdBlue) поступает в электронно-вычислительное устройство установки, на цифровом табло которого индицируется количество отпущенной жидкости, его цена и стоимость.

Задание дозы жидкости и включение установок производит оператор на пульте, находящемся непосредственно на установке или с пульта дистанционного управления дистанционного протоколами EASYCALL, PUMALAN SINGLE, PUMALAN EXTENDED, DART, NARA или IFSF (LON).

Установка показаний на цифровом табло разового учета выданного объема жидкости в положение нуля производится автоматически при снятии раздаточного пистолета с установки.

Основными элементами установки являются:

-    измеритель объема поршневого типа: М403.25AP или М.403.25ЕАР (со встроенным датчиком импульсов МЕ-01-06, производства фирмы «Eltomatic A/S, Дания) или М403.25AР/1, М403.25ЕAР/1 (со встроенным датчиком импульсов МТХ 076, производства фирмы «Metra a.s.», Чешская Республика или датчиком импульсов ADAST 41, производства фирмы «Adast Systems, a.s.», Чешская Республика), или М407.25AР или М407.25EAP (со встроенным датчиком импульсов ADAST 47, производства фирмы «Adast Systems, a.s.», Чешская Республика), производства фирмы «Adast Systems, a.s.», Чешская Республика, счетчики имеют электронную (BAR) или механическую (AF) калибровку

-    электронно-вычислительное устройство серии ADP (ADP1/T, ADP2/T, ADPMPDx/T, ADPMPDx/T-PWM, ADP1/L) производства фирмы «Beta Control s.r.o.», Чешская Республика, или электронно-вычислительное устройство серии ADAST EC (ADAST EC1, ADAST EC2, ADAST ECMPDx) производства фирмы «Adast Systems, a.s.», Чешская Республика;

-    фильтр тонкой очистки 60 мкм;

-    раздаточный пистолет со шлангом длиной не менее 3,8 м.

Установки используются как законченное самостоятельное изделие или как модуль в составе комбинированных топливораздаточных систем, при этом:

-    V-line R AdBlue 47xx.xxx используются как законченное самостоятельное изделие;

-    V-line 8664.xx/AdBlue представляет собой компактный самонесущий модуль, предназначенный для установки в контейнерные автозаправочные станции.

Установки выпускаются односторонние или двухсторонние с одним или двумя раздаточными шлангами с каждой стороны.

Установки поставляются без насоса.

Для устойчивой работы при отрицательных температурах окружающего воздуха электронно-вычислительное устройство может комплектоваться электронагревателем мощностью 250 В А. Для питания нагревателя используется самостоятельный кабель.

Установки безопасны для окружающей среды.

Установки при заказе имеют следующее обозначение:

V-line х AdBlue 47xx.xxx, где V-line х AdBlue 47 - обозначение модели установки;

первый х - исполнение - R - низкое с возвратным шлангом или Н - высокое с подвесным ; второй х - всегда 0;

третий х - всегда 1 - количество продуктов; четвертый х - всегда 0;

пятый х - количество раздаточных пистолетов - 1 или 2; шестой х - количество саттелитов - 1 или 2

V-line 8664.xx/AdBlue где V-line 8664.xx/AdBlue - обозначение модели установки; первый х - всегда 1- (MONO - Q = 40 л/мин);

второй х - электронно-вычислительное устройство (2 - Beta Control, 7 - ADAST);

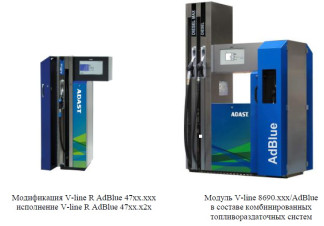

О бщий вид установок представлен на рисунке 1.

Модификация V-line R AdBlue 47хх.ххх    Модуль V-line 8690.ххх/AdBlue

исполнение V-line R AdBlue 47хх.х2х    в составе комбинированных

топливораздаточных систем

В установках предусмотрено опломбирование измерителя объема поршневого, защитной крышки электронно-вычислительного устройства и счетчика суммарного учета.

Схемы пломбирования измерителей объема с датчиком импульсов, защитной крышки

электронно-вычислительного устройства рисунках 4-9 соответственно.

и счетчика суммарного учета представлены на

Измеритель объема поршневого типа М403.25АР

Рисунок 4 - Схемы пломбирования измерителей объема поршневого типа М403.25АР, М403.25EАР со встроенным датчиком импульсов МЕ-01-06

Измеритель объема поршневого типа М403.25ЕАР

Измеритель объема поршневого типа М403.25АР/1

Измеритель объема поршневого типа М403.25ЕАР/1

Рисунок 5 - Схемы пломбирования измерителей объема поршневого типа М403.25АР/1, М403.25ЕАР/1 со встроенным датчиком импульсов МТХ 076

Измерители объема поршневого типа М407.25АР

Измерители объема поршневого типа М407.25ЕАР

Рисунок 6 - Схемы пломбирования измерителей объема поршневого типа М407.25АР, М407.25ЕАР со встроенным датчиком импульсов ADAST 47

Электронно-вычислительные устройства    Электронно-вычислительные устройства

ADP1/T, ADP2/T, ADAST EC1, ADAST EC2    ADPMPDx/T, ADPMPDx/T-PWM,

ADAST ECMPDx

Программное обеспечение

Программное обеспечение (ПО) установок является встроенным, имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве установки, Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронновычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики установок защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Номинальный расход, л/мин Наименьший расход, л/мин Минимальная доза, л

40 ± 4. 4 ± 0,4. 2.

±0,25.

±0,5.

999 999;

9 999;

999 999.

99 999 999 999;

9 999 999.

0,01;

0,01;

0,01.

1;

1.

от 84 до 106,7; от 30 до 100; от минус 40 до плюс 55.

О О А+10% . о о /4+10% . 220-15%; 380-15% ;

50 ± 1.

85.

1100х610х2250. 280.

7.

Пределы допускаемой основной относительной погрешности при температуре (20 ± 5) °С, %

Пределы допускаемой относительной погрешности при температуре отличной от (20 ± 5) °С, в пределах температур окружающей среды и жидкости от минус 40 °С до плюс 55 °С, %, не более Емкость счетчика разового учета:

-    выданного количества жидкости, л

-    цены за 1 л, руб.

-    стоимости за выданную дозу, руб.

Емкость несбрасываемого счетчика суммарного учета, л:

-    электронного

-    электромеханического Дискретность отсчета счетчика разового учета:

-    выданного количества жидкости, л

-    цены за 1 л, руб.

-    стоимости за выданную дозу, руб.

Дискретность отсчета счетчика суммарного учета, л, не менее:

-    электронного

-    электромеханического Условия эксплуатации:

-    атмосферное давление, кПа

-    относительная влажность,%

о/~'

-    температура окружающего воздуха, С Электропитание от сети переменного тока:

-    напряжением, В

-    частотой, Гц

Потребляемая мощность электронно-вычислительного

устройства, В-А, не более

Габаритные размеры*, мм

Масса*, кг, не более

Средний срок службы, лет

*- в зависимости от модификации

Знак утверждения типа

наносится на маркировочную табличку установки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1    Установка (модификация по заказу)

-    1 шт.

-    по заказу

-    1 экз.

-    1 экз

2    Запчасти

3    Руководство по эксплуатации

4    Методика поверки. МЦКЛ.0139.МП

осуществляется в соответствии с документом МЦКЛ.0139.МП «Установки раздаточные жидкости V-line R AdBlue 47xx.xxx, V-line 8664.xx/AdBlue. Методика поверки», утвержденным ГЦИ СИ КИП «МЦЭ» 20.01.2014 г.

Основное поверочное оборудование:

-    при первичной поверке стеклянные мерники 2 разряда вместимостью 2, 5, 10, 20, 50 л и основной погрешностью не более ±0,08 % по ГОСТ 8.400-80;

-    при периодической поверке стеклянные мерники 2 разряда вместимостью 10, 20, 50 л и основной погрешностью не более ±0,1 % по ГОСТ 8.400-80.

Сведения о методах измерений

изложены в руководстве по эксплуатации на установки раздаточные жидкости V-line R AdBlue 47xx.xxx, V-line 8664.xx/AdBlue.

Нормативные и технические документы, устанавливающие требования к установкам раздаточным жидкости V-line R AdBlue 47xx.xxx, V-line 8664.xx/AdBlue

Техническая документация фирмы «Adast Systems, a.s.», Чешская Республика.

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
