Газоанализаторы оксида углерода и диоксида углерода Maile GW 12 R-DK, GW 13 R-DK, 57312-14

Назначение

Газоанализаторы оксида углерода и диоксида углерода Maile GW 12 R-DK, GW 13 R-DK предназначены для измерения объемной доли оксида углерода и диоксида углерода в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Описание

Газоанализаторы оксида углерода и диоксида углерода Maile GW 12 R-DK, GW 13 R-DK (далее - газоанализаторы) представляют собой стационарные многоканальные приборы непрерывного действия.

Принцип действия газоанализаторов:

-    по измерительному каналу объемной доли оксида углерода - электрохимический, основанный на измерении электрического тока, возникающего в электрохимической ячейке при взаимодействии с молекулами определяемого компонента;

-    по измерительному каналу диоксида углерода - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены многоблочными и состоят из блока управления и сигнализации (GW 12 или GW 13) и подключаемых к нему датчиков оксида углерода (MF CO-100-DK) и диоксида углерода (MF CO2-DK).

Материал корпуса блока управления и сигнализации и датчиков - пластик. Способ установки - крепление на стену.

Газоанализаторы выпускаются в двух модификациях:

-    GW 12 R-DK - два измерительных канала (1 датчик MF CO-100-DK, 1 датчик MF CO2-DK);

-    GW 13 R-DK - три измерительных канала (1 датчик MF CO-100-DK, 2 датчика MF CO2-DK).

Внутри корпусов блока управления и сигнализации и датчиков находятся печатные платы с электронными компонентами. На лицевой панели блока управления и сигнализации находятся кнопки сброса сигнализации и сброса звукового сигнала, светодиоды, свидетельствующие о наличии питания, превышении установленного порога срабатывания сигнализации и отказах датчика и потенциометры настройки порога срабатывания.

Газоанализаторы обеспечивают выполнение следующих основных функций:

-    непрерывное измерение объемной доли определяемого компонента в воздухе;

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;

-    переключение контактов реле и световую сигнализацию при срабатывании установленного порога и отказе датчика.

Газоанализаторы являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций обеспечивается операционными усилителями.

Газоанализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

Лист № 2 Всего листов 5

Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:

-    блок управления и сигнализации - IP54;

-    датчик MF CO-100-DK - IP54;

-    датчик MF CO2-DK - IP20.

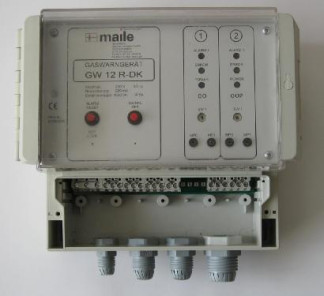

Внешний вид газоанализаторов приведен на рисунках 1 и 2.

а) датчик оксида углерода MF C0-100 DK

б) датчик диоксида углерода MF CO2-DK Рисунок 2 - Внешний вид датчиков

1) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и установленные значения порогов срабатывания сигнализации газоанализаторов приведены в таблице 1.

Таблица 1

2)    Пределы допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности    0,5

4)    Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности    0,5

5)    Пределы допускаемой погрешности срабатывания сигнализации, в долях от пределов допускаемой основной погрешности    0,2

6)    Время прогрева газоанализатора, мин, не более    3

7)    Предел допускаемого времени установления выходного сигнала Т0,9д, с:

-    измерительный канал оксида углерода    120

-    измерительный канал диоксида углерода    60

8)    Пределы допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности    0,5

9)    Габаритные размеры и масса газоанализаторов приведены в таблице 2.

Таблица 2

10)    Электрическое питание газоанализатора осуществляется переменным током часто-

I 'у —

той (50±1) Гц напряжением, В    - -°-зТ

11)    Потребляемая мощность, В-А, не более

-    газоанализатор модификации GW 12 R-DK    45

-    газоанализатор модификации GW 13 R-DK    80

12)    Средний срок службы, лет    10

13)    Средняя наработка на отказ, ч    24000

Условия эксплуатации

о/"ч

-    диапазон температур окружающей среды, С

-    блок управления и сигнализации    от минус 25 до плюс 60

-    датчики    от минус 20 до плюс 50

-    диапазон относительной влажности воздуха при температуре 40 оС (без конденсации влаги), %    от 20 до 95

-    диапазон атмосферного давления, кПа    от 92 до 110

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока управления и сигнализации и датчиков в виде таблички.

Комплектность

Комплект поставки газоанализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-1717-2014 «Газоанализаторы оксида углерода и диоксида углерода Maile GW 12 R-DK, GW 13 R-DK. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 28 февраля 2014 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;

Лист № 5 Всего листов 5

- стандартные образцы состава газовые смеси оксид углерода - воздух (ГСО 3843-87, 3844-87, 3847-87), диоксид углерода - азот (ГСО 5333-90, 9741-2011), выпускаемые по ТУ 616-2956-92 в баллонах под давлением.

Сведения о методах измерений

приведены в документе «Газоанализаторы оксида углерода и диоксида углерода Maile GW 12 R-DK, GW 13 R-DK. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к газоанализаторам оксида углерода и диоксида углерода Maile GW 12 R-DK, GW 13 R-DK

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5    Техническая документация фирмы «Hans Мaile Gaswamlagеn GmbH», Гepмaния.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
