Газоанализаторы портативные ЕХ, 57328-14

Назначение

Г азоанализаторы портативные ЕХ (далее - газоанализаторы) предназначены для непрерывного измерения содержания в воздухе рабочей зоны горючих газов и подачи предупреждающей сигнализации при превышении установленных пороговых значений опасных концентраций метана.

Описание

Принцип действия газоанализаторов - термокаталитический.

Газоанализатор представляет собой измерительный, переносной прибор индивидуального пользования взрывоопасного исполнения с цифровой индикацией, световой, звуковой, вибрационной предупреждающей сигнализацией.

Газоанализатор состоит из электронного блока и сенсора, размещенного в корпусе с зажимом типа «крокодил» из нержавеющей стали.

Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема.

Для тестирования газоанализаторы комплектуются системой отбора, контрольным пультом и тестовым набором.

Газоанализатор позволяет проводить анализ одного компонента газовой смеси и осуществлять непрерывный мониторинг и отображение данных об измерениях и показаний состояний газоанализатора на буквенно-цифровом жидкокристаллическом дисплее.

Газоанализатор также обеспечивает:

-    автоматическую и принудительную настройку нуля;

-    самодиагностику при включении и во время работы;

-    передачу данных на ПК (в соответствии с ПО, с помощью USB-порта).

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:

-    звуковым сигналом;

-    светодиодным индикатором;

-    отображением на дисплее символов, обозначающих срабатывание сигнализации

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы относятся к группе исполнения С4 по ГОСТ Р 52931-2008.

По степени защиты оболочки к воздействию пыли и воды газоанализаторы соответствуют IP67 (с высокой защитой от воздействия воды до полного погружения) по ГОСТ 14254-96.

Уровень и вид взрывозащиты по ГОСТ Р МЭК 60079-0-2011: 0 Ex ia IIC T4 Ga X и PO Ex ia

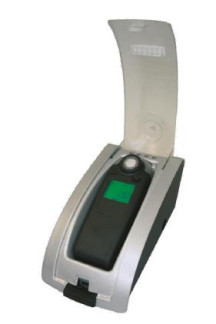

Рисунок 1 - Фото общего вида с указанием нанесения поверительного клейма (или знака поверки в виде наклейки)

Программное обеспечение

является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Идентификационные данные программного обеспечения, используемые для передачи данных с газоанализатора на внешние устройства, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3290-2010.

Пределы допускаемой дополнительной погрешности от изме-    ± 02

нения температуры на каждые 10 °С от нормальной, в долях от    ’

пределов допускаемой основной погрешности

Предел допускаемой вариации выходного сигнала, в долях от

пределов допускаемой основной погрешности    0,2

Таблица 3 - Технические характеристики газоанализаторов

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель газоанализатора методом наклейки.

Таблица 4 - Комплект поставки

Поверка

осуществляется по документу МП 81-221-2013 «ГСИ. Газоанализаторы портативные ЕХ. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2013 г.

Перечень эталонов, применяемых при поверке:

-    ГСО-ПГС состава СН4+воздух (ГСО № 9071-2008), объемная доля определяемого компонента (5-500) млн-1, пределы допускаемой относительной погрешности ± 8 %;

-    ГСО-ПГС состава СН4+воздух (ГСО № 3865-87), объемная доля определяемого компонента (0,05-0,095) %, пределы допускаемой относительной погрешности ±0,002 %;

-    ГСО-ПГС состава СН4+воздух (ГСО № 3868-87), объемная доля определяемого компонента (0,1-0,19) %, пределы допускаемой относительной погрешности ±0,001 %;

-    ГСО-ПГС состава C^+воздух (ГСО № 3904-87), объемная доля определяемого компонента (0,2-0,7) %, пределы допускаемой относительной погрешности (-4Х+5,6) %;

-    ГСО-ПГС состава C^+воздух (ГСО № 4272-88), объемная доля определяемого компонента (0,75-2,5) %, пределы допускаемой относительной погрешности (-0,6Х+2,3) %;

-    ГСО-ПГС состава C^+воздух (ГСО № 3905-87), объемная доля определяемого компонента (0,3-1,4) %, пределы допускаемой относительной погрешности (-1,8Х+5,3) %;

-    азот газообразный высокой чистоты по ТУ 2114-004-05798345-2009, объемная доля азота 99,999 %.

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным серии ЕХ

1    ГОСТ 8.578-2008 «ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

2    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования»

3    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

4    ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

5    ТУ 4215-004-65294716-2012 «Газоанализаторы портативные ЕХ. Технические условия»

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
